SP 3A-29 / 10001k29
SP 3A-29 / 10001k29
Présentation

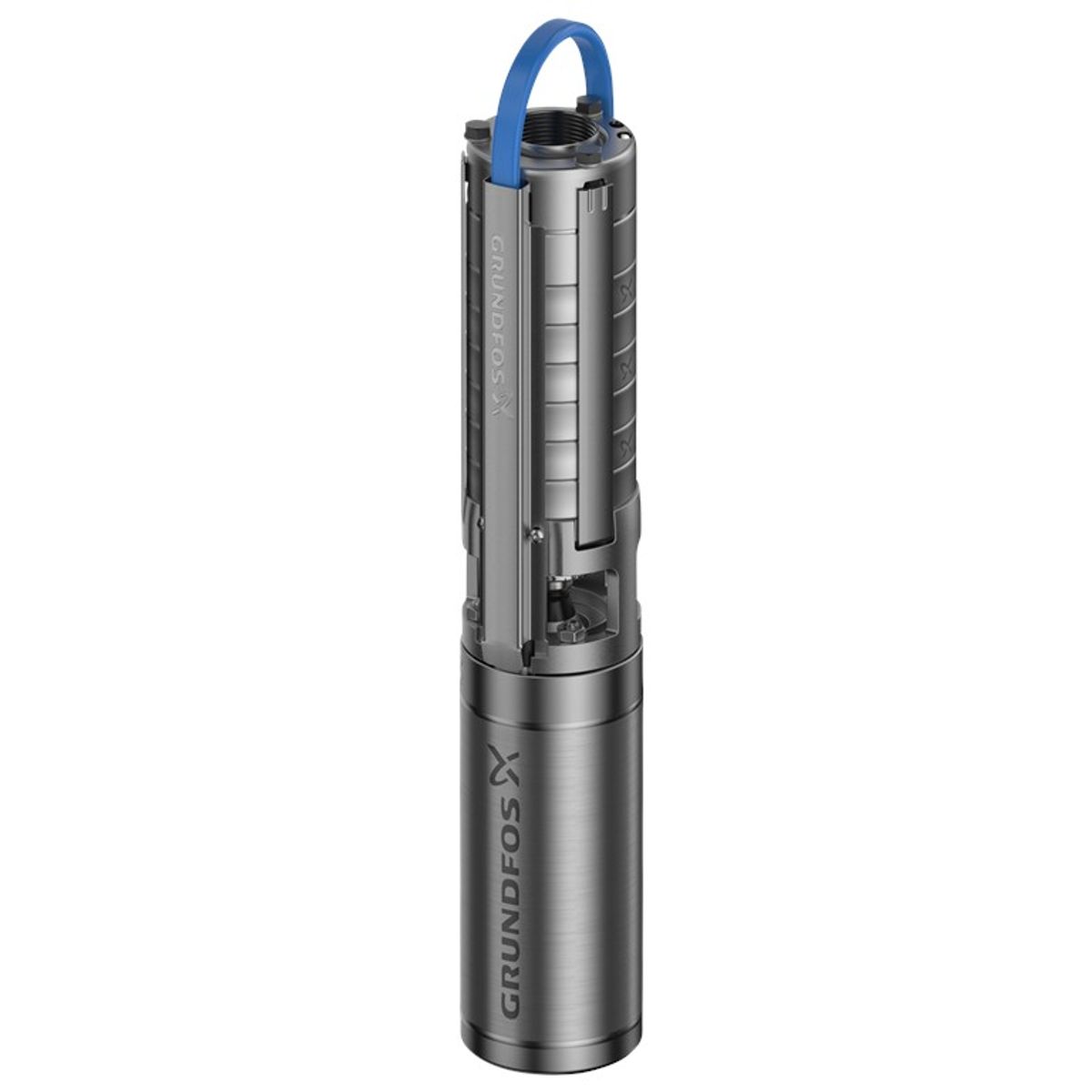

La SP 3A-29 est une pompe submersible multicellulaire conçue pour le pompage d'eau brute, l'abaissement du niveau des nappes phréatiques et l'augmentation de la pression de l'eau. Elle est adaptée au pompage de liquides propres, fluides et non agressifs, ne contenant ni particules solides ni fibres.
Le moteur de la pompe est un moteur triphasé doté d'un rotor encapsulé et d'un capot résistant au sable. Les roulements sont lubrifiés par le liquide pompé et une membrane est intégrée pour l'égalisation de la pression.
Fonctions et caractéristiques
- Conçue pour un fonctionnement submersible dans des applications aquatiques.
- Le moteur triphasé à rotor encapsulé garantit des performances fiables.
- Le capot résistant au sable protège le moteur contre les particules abrasives.
- Les roulements sont lubrifiés par le liquide pompé, ce qui prolonge leur durée de vie.
- Équipé d'une membrane permettant d'équilibrer la pression interne, garantissant ainsi un fonctionnement stable.
- Intègre un clapet anti-retour (prévention du reflux).
- Construction robuste en acier inoxydable pour une résistance à la corrosion.
Installation
- Pression ambiante maximale : 15 bars
- Pression de service maximale : 15 bars
- Pression de refoulement maximale : 18,8 bars
- Type de raccord : filetage Rp

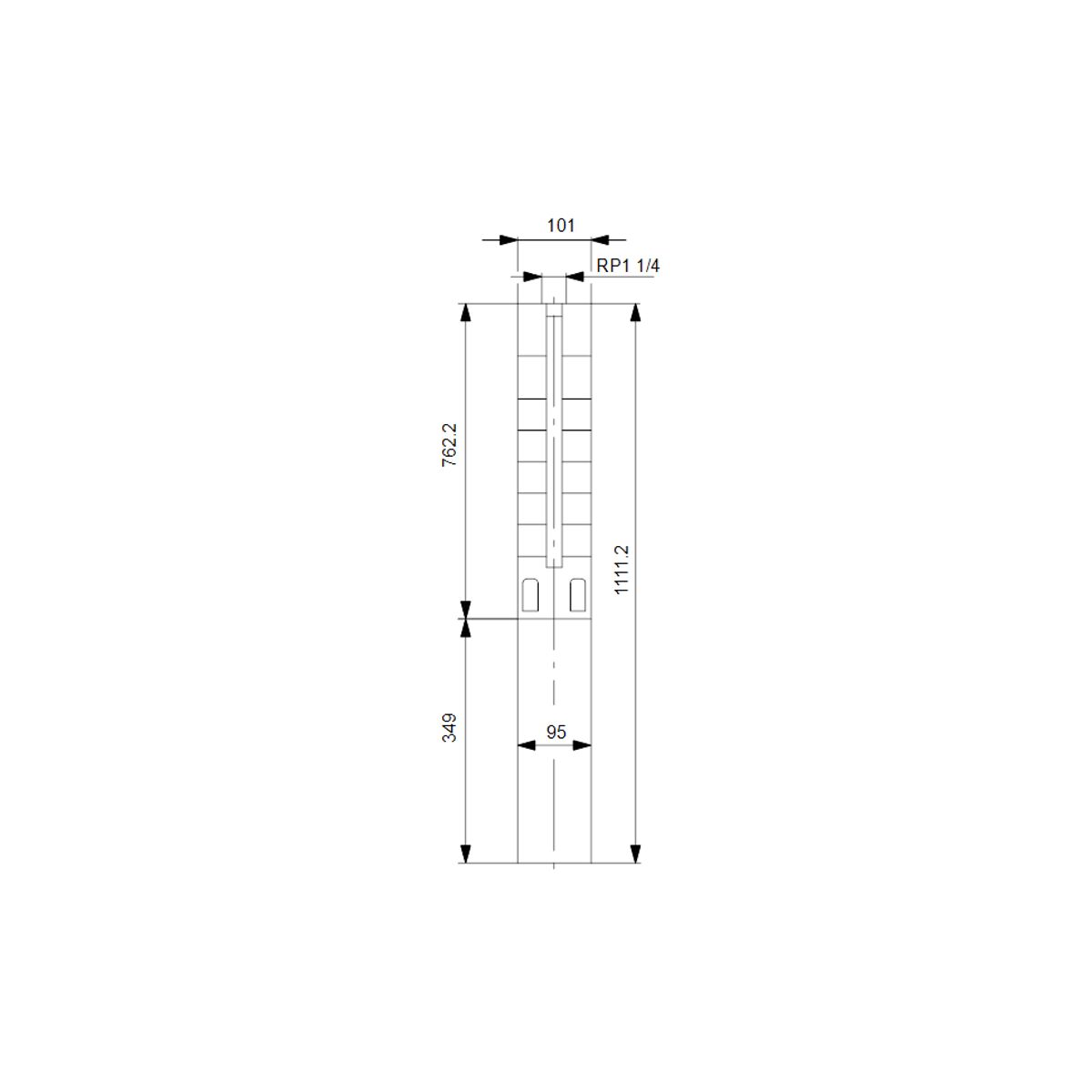

- Diamètre du raccord : 1 1/4 pouce
- Diamètre du moteur : 4 pouces
- Diamètre minimal du forage : 105 mm
Caractéristiques techniques
| Fluide pompé | Eau |
|---|---|
| Plage de température du fluide | de -15 à 40 °C |
| Température maximale du fluide à 0,15 m/s | 40 °C |
| Température du fluide sélectionnée | 20 °C |
| Densité | 998,2 kg/m³ |
| Vitesse de la pompe (tr/min) | 2 900 tr/min |

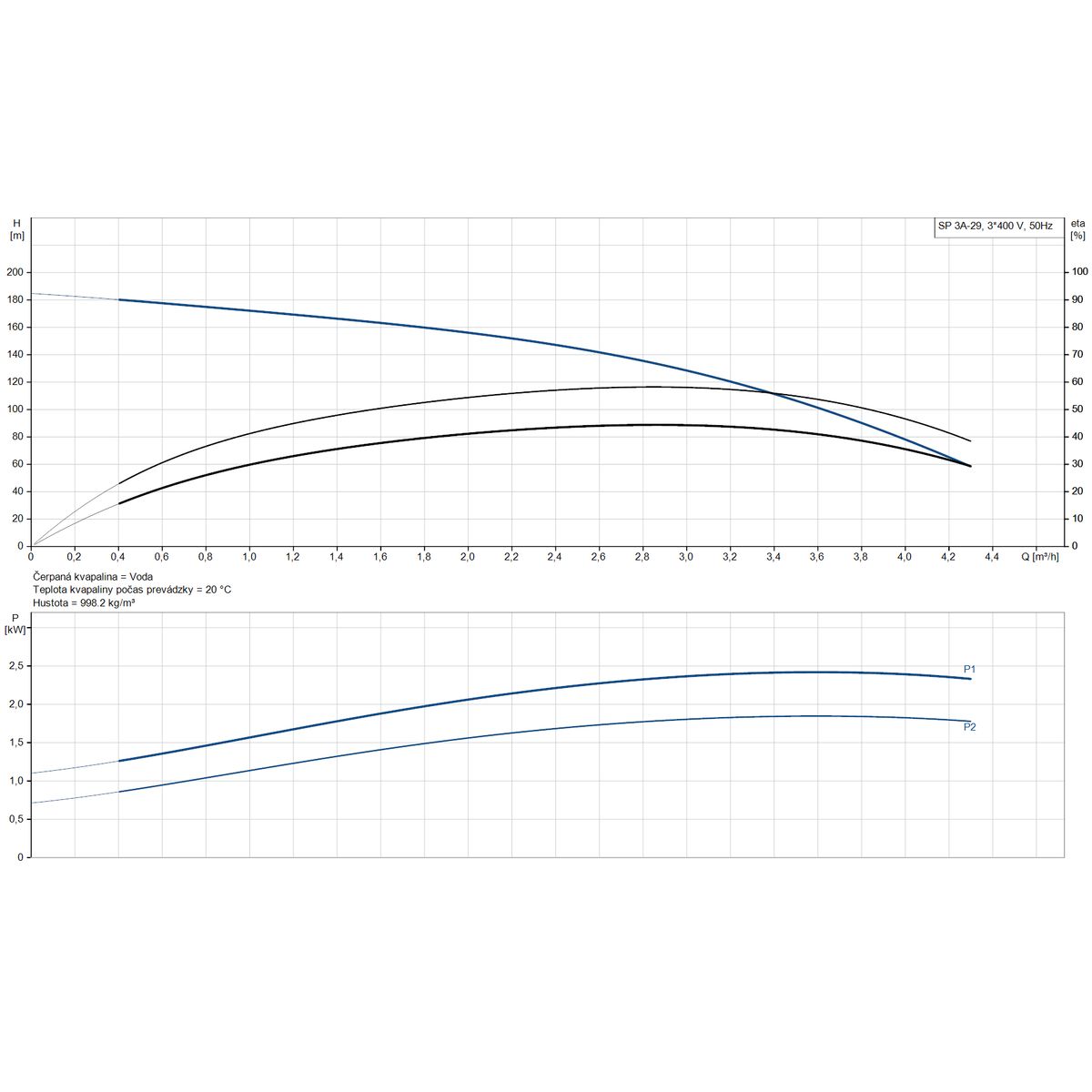

| Débit nominal | 3 m³/h |
| Hauteur manométrique nominale | 129 m |
| Joint d'étanchéité d'arbre | LIPSEAL |
| Certifications | CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Tolérance de courbure | ISO 9906:2012 3B |
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité d'arbre | SPLINE |
| Pression ambiante maximale | 15 bars |
| Pression de service maximale | 15 bars |
| Pression de refoulement maximale | 18,8 bar |
| Type de raccordement | Filetage Rp |
| Diamètre du raccord | 1 1/4 pouce |
| Diamètre du moteur | 4 pouces |
| Diamètre minimal du trou de forage | 105 mm |
| Type de moteur | MS402 |
| Construction de la bride du moteur | Grundfos |
| Consommation électrique (P2) | 2,2 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 380-400-415 V |
| Courant nominal | 5,50-5,50-5,70 A |
| Courant de démarrage | 440-460-470 % |
| Facteur de puissance (Cos phi) | 0,85-0,82-0,77 |
| Vitesse (n) | 2 850-2 860-2 870 tr/min |
| Type de commutation | Commutation directe |
| Indice de protection IP | IP68 |
| Classe d'isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | PLAT |
| Numéro de série du moteur | 79192007 |
| Bobinage | Émaillé |
| Indice d'efficacité minimale (MEI) | 0,70 |
| Poids net | 21 kg |
| Poids brut | 22,8 kg |
| Volume d'expédition | 0,021 m³ |
| Pays d'origine | Danemark (DK) |
| Numéro de classification tarifaire | 84137029 |
| Homologations environnementales | DEEE |
Matériaux
- Corps de pompe : acier inoxydable EN 1.4301 (AISI 304)
- Roue : acier inoxydable EN 1.4301 (AISI 304)
- Carter du moteur : acier inoxydable DIN W.-Nr. 1.4301
- Type de joint : joint d'arbre LIPSEAL
| Q max débit maximal | 80 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 180 m |
| P max Puissance maximale absorbée | 2.2 kW |
