Grundfos SP 3A-15 / 10001k15
Grundfos SP 3A-15 / 10001k15
Présentation

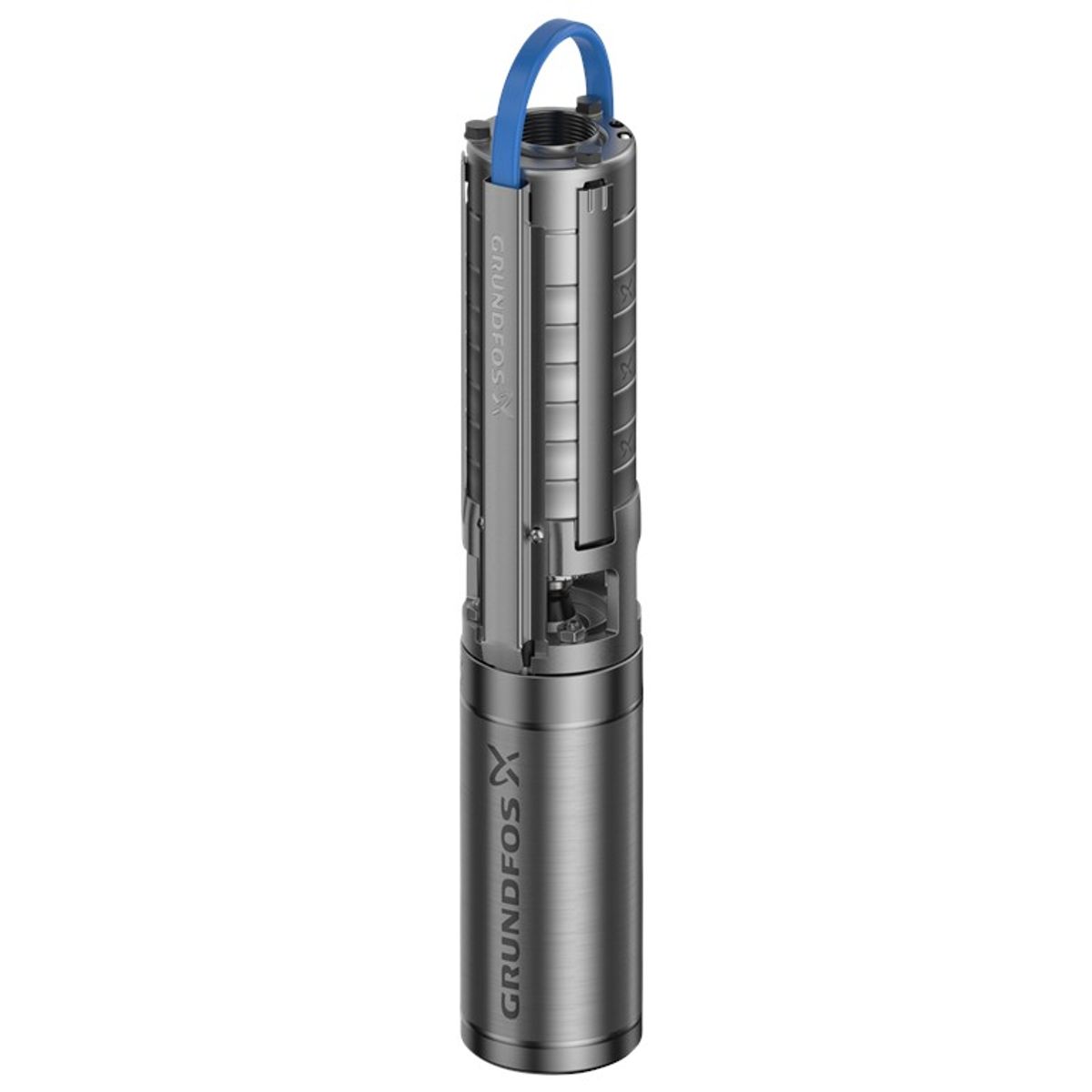

La SP 3A-15 est une pompe submersible multicellulaire conçue pour le pompage d'eau brute, l'abaissement du niveau des nappes phréatiques et l'augmentation de la pression de l'eau. Elle est idéale pour le pompage de liquides propres, fluides et non agressifs, ne contenant ni particules solides ni fibres.
Cette pompe est équipée d'un moteur triphasé doté d'un rotor encapsulé, d'un capot anti-sable, de roulements lubrifiés par le liquide pompé et d'un diaphragme permettant d'équilibrer la pression.
Fonctionnement / Caractéristiques
- Pompe submersible multicellulaire pour l'eau brute et les eaux souterraines
- Convient aux liquides propres, fluides et non agressifs, sans solides ni fibres
- Moteur triphasé avec rotor encapsulé et conception résistante au sable
- Roulements lubrifiés par le liquide pompé, garantissant une longue durée de vie
- Membrane intégrée pour l'équilibrage de la pression
- Comprend un clapet anti-retour intégré
- Conforme aux certifications : CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174
- Indice d'efficacité MEI ≥ 0,70, garantissant un fonctionnement économe en énergie
Installation
- Pression ambiante et de service maximale : 15 bars
- Pression de refoulement maximale : 9,7 bars
- Type de raccordement : filetage Rp

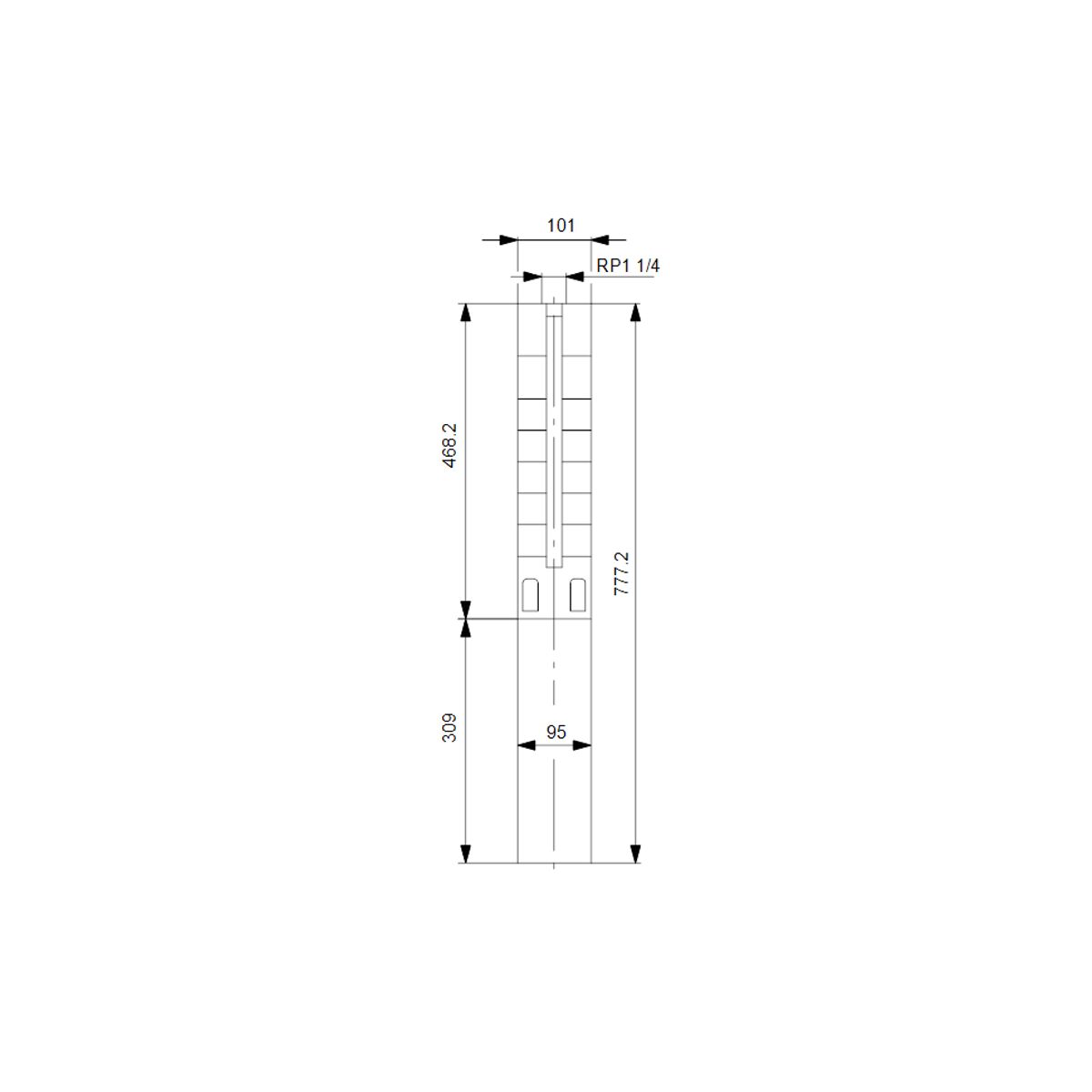

- Diamètre du raccord : 1 1/4 pouce
- Diamètre du moteur : 4 pouces
- Diamètre minimal du forage pour l'installation : 105 mm
Caractéristiques techniques
| Fluide | Eau |
|---|---|
| Plage de température du fluide | de -15 °C à 40 °C |
| Température maximale du fluide à 0,15 m/s | 40 °C |
| Température du fluide sélectionnée | 20 °C |
| Densité | 998,2 kg/m³ |
| Vitesse de la pompe pour les données | 2 900 tr/min |

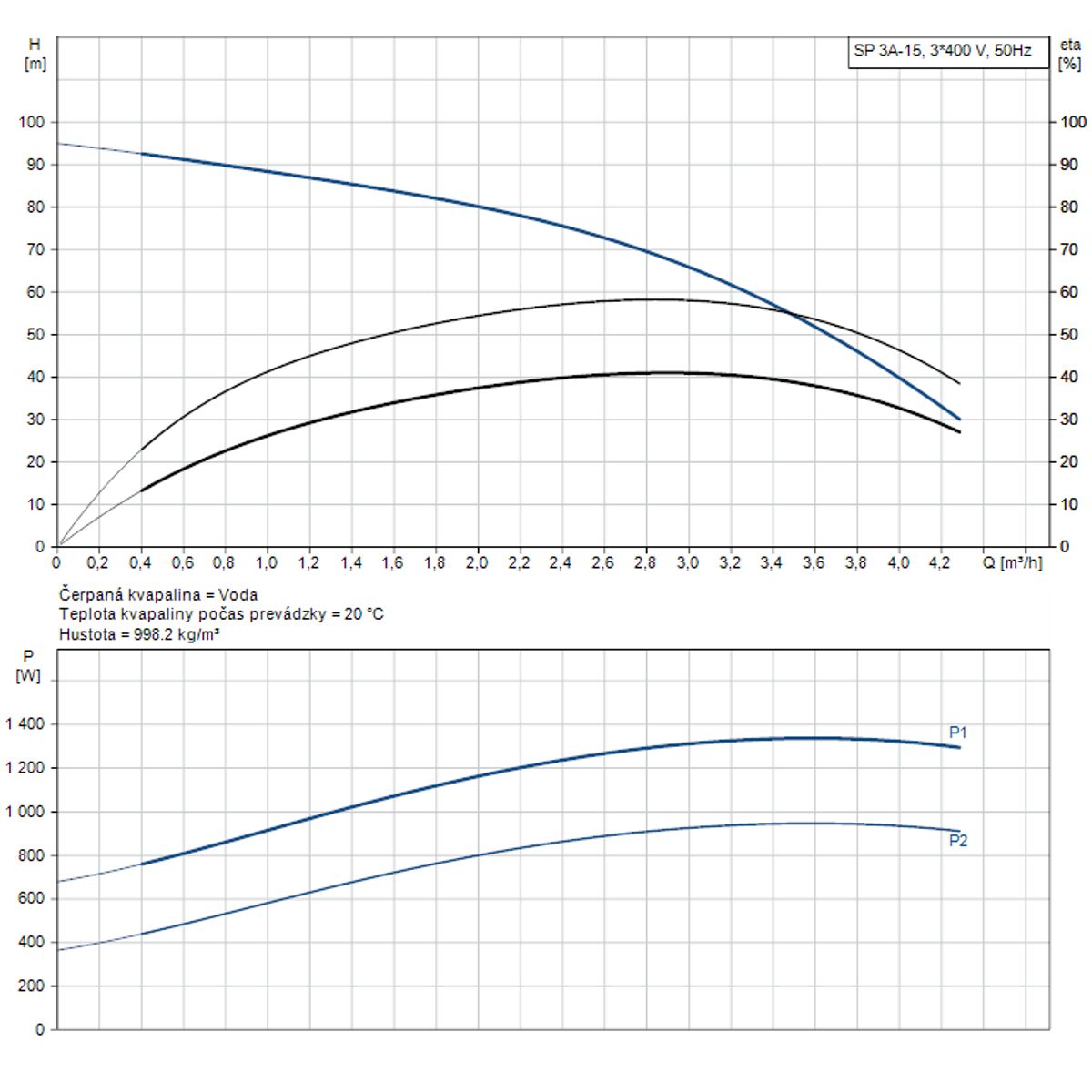

| Débit nominal | 3 m³/h |
| Hauteur manométrique nominale | 67 m |
| Joint d'étanchéité d'arbre | LIPSEAL |
| Homologations | CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Tolérance de la courbe de performance | ISO 9906:2012 3B |
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité d'arbre | SPLINE |
| Pression ambiante maximale | 15 bars |
| Pression de service maximale | 15 bar |
| Puissance nominale (P2) | 1,1 kW |
| Puissance d'entrée (P2) requise | 1,1 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 380-400-415 V |
| Courant nominal | 3,25-3,40-3,65 A |
| Courant de démarrage | 470-480 % |
| Facteur de puissance (Cos phi) | 0,65-0,72-0,76 |
| Vitesse (n) | 2 850-2 870 tr/min |
| Type de commutation | Commutation directe |
| Indice de protection (IP) | IP68 |
| Classe d'isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | Plat |
| Numéro de série du moteur | 79192005 |
| Bobinage | Émaillé |
| Indice de rendement minimal (MEI) | 0,70 |
| Poids net | 15,1 kg |
| Poids brut | 16,5 kg |
| Volume de transport | 0,016 m³ |
| Pays d'origine | Danemark (DK) |
| Numéro de classification tarifaire | 84137029 |
| Homologations environnementales | DEEE |
Matériaux utilisés
- Corps de pompe : acier inoxydable (EN 1.4301 / AISI 304)
- Roue : acier inoxydable (EN 1.4301 / AISI 304)
- Carter du moteur : acier inoxydable (DIN W.-Nr. 1.4301)
| Q max débit maximal | 80 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 92 m |
| P max Puissance maximale absorbée | 1.1 kW |
