Pompe pour puits profonds Grundfos SP 3A-12 - 10001K12

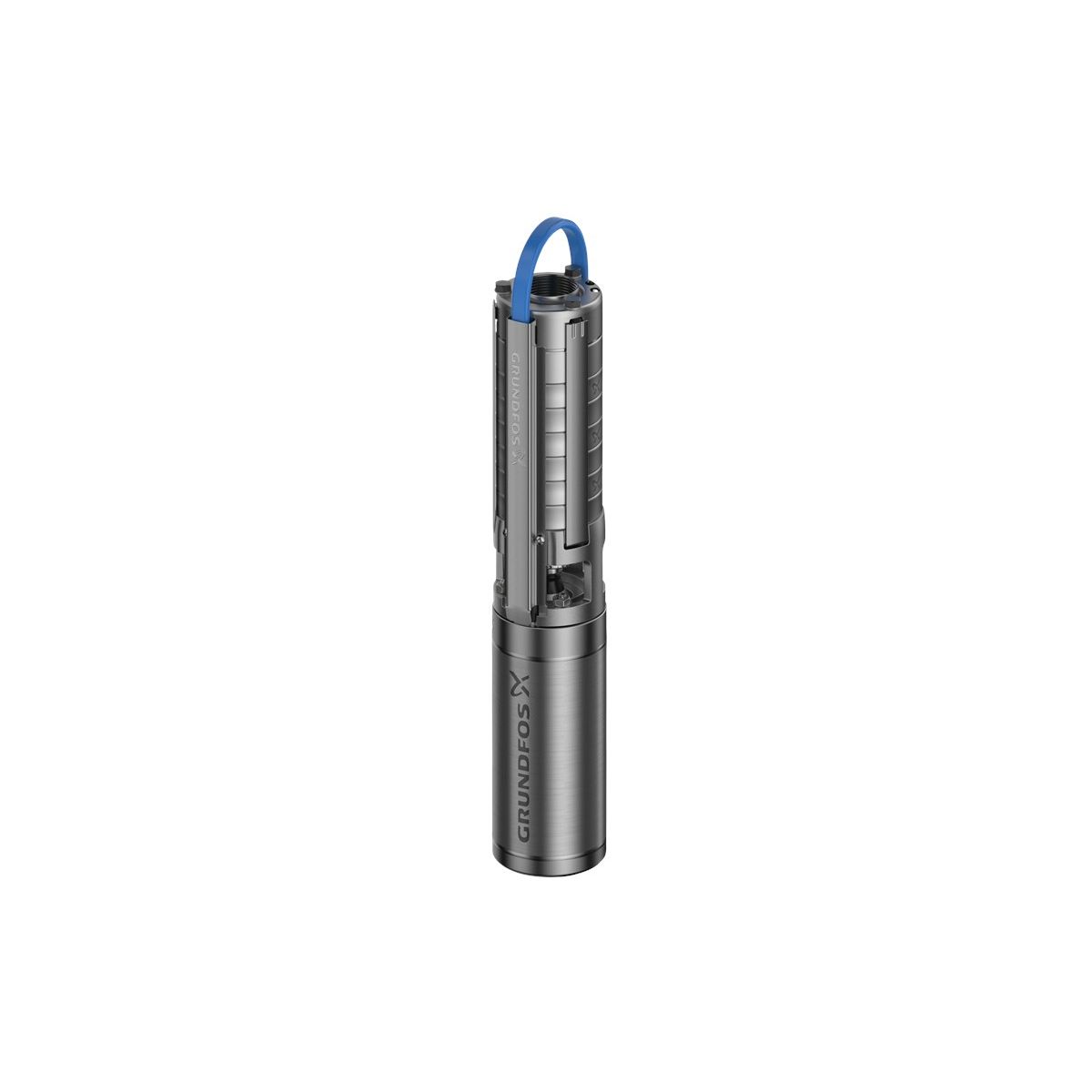

SP 3A-12 Pompe submersible à étages
Présentation du produit
La pompe SP 3A-12 est une pompe submersible à étages robuste et fiable, conçue pour le pompage efficace de l'eau brute, l'abaissement du niveau des eaux souterraines et l'augmentation de la pression de l'eau. Elle convient aux liquides propres, fluides et non agressifs, sans particules solides ni fibres, ce qui en fait la solution idéale pour le pompage d’eau souterraine dans les puits et les forages.
Le moteur à rotor encapsulé triphasé est protégé contre la pénétration de sable et les roulements sont lubrifiés par le liquide pompé, ce qui prolonge considérablement la durée de vie de la pompe. La membrane d'équilibrage de pression assure un fonctionnement sûr et stable de l'appareil.
Fonctions et caractéristiques
- Fabriquée en acier inoxydable EN 1.4301, AISI 304 – haute résistance à la corrosion
- Débit nominal : 3 m³/h
- Hauteur manométrique nominale : 53 m, 12 degrés
- Moteur triphasé avec protection anti-sable et membrane de compensation de pression
- Garniture d'étanchéité d'arbre : LIPSEAL pour une étanchéité fiable
- Clapet anti-retour intégré pour la protection du système
- Homologations : CE, EAC, UKCA, SEPRO, MAROC
- Plage de tolérance de la courbe selon la norme ISO 9906:2012 3B
- Indice de protection IP68 – résistant à l'eau et à la poussière
- Isolation de classe B
- Puissance absorbée de 0,75 kW à un courant nominal de 2,15 à 2,40 A
- Démarrage direct du moteur à une fréquence de 50 Hz
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Nom du produit | SP 3A-12 |
| Référence | 10001K12 |
| EAN | 5708601051388 |
| Vitesse de rotation de la pompe | 2 900 tr/min |
| Débit nominal | 3 m³/h |
| Hauteur nominale | 53 m |
| Niveaux | 12 |
| Garniture d'étanchéité d'arbre | LIPSEAL |
| Homologations | CE, EAC, UKCA, SEPRO, MAROC |
| Plage de tolérance de la courbe | ISO 9906:2012 3B |
| Modèle | A |
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité de l'arbre | SPLINE |
| Matériau de la pompe | Acier inoxydable (EN 1.4301, AISI 304) |
| Matériau de la roue | Acier inoxydable (EN 1.4301, AISI 304) |
| Matériau du moteur | Acier inoxydable (DIN W.-Nr. 1.4301) |
| Pression ambiante maximale | 15 bar |
| Pression de service maximale | 15 bar |
| Pression de refoulement maximale | 7,7 bar |
| Type de raccordement | Rp |
| Diamètre du raccord | 1 1/4 pouce |
| Diamètre du moteur | 4 pouces |
| Diamètre minimal de perçage | 105 mm |
| Type de moteur | MS402 |
| Conception de la bride du moteur | Grundfos |
| Puissance (P2) | 0,75 kW |
| Fréquence | 50 Hz |
| Alimentation | 3 x 380-400-415 V |
| Courant nominal | 2,15-2,30-2,40 A |
| Courant de démarrage | 480-490-480 % |
| Cos phi | 0,75-0,72-0,65 |
| Vitesse de rotation du moteur (n) | 2 850-2 860-2 870 tr/min |
| Type de démarrage | Commutation directe |
| Indice de protection | IP68 |
| Isolation | B |
| Protection du moteur | Aucune |
| Protection thermique | Externe |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | FLAT |
| Poids net | 13,3 kg |
| Poids brut | 14,7 kg |
| Volume d'expédition | 0,016 m³ |
| Homologations environnementales | DEEE |
Matériaux utilisés pour la fabrication
- Corps de pompe : acier inoxydable EN 1.4301, AISI 304
- Roue : acier inoxydable EN 1.4301, AISI 304
- Moteur : acier inoxydable DIN W.-Nr. 1.4301
| Q max débit maximal | 80 l/min |
| H max Hauteur de refoulement | 79 m |
| P max Puissance maximale absorbée | 0.75 kW |
| Longueur du câble | 1.7 m |
| Poids | 13.3 kg |
| Pression maximale de fonctionnement | 15 bar |
| EAN | 5708601051388 |
| Régime moteur Pattes de fixation du moteur | 2900 rpm |
| Numéro de commande | 10001K12 |
| Débit nominal | 3 m³/h |
| Refoulement nominal | 53 m |
| Variant | Prix | Disponibilité |
|---|
|
Grundfos SP3A-18 / 10001K18
Q max: 80 l/min Tension: 400 V H max: 110 m P max: 1,1 W |
|
Grundfos SP 3A-15 / 10001K15
Q max: 80 l/min Tension: 400 V H max: 92 m P max: 1.1 kW |
|
Grundfos SP 3A-6 / 10001k06
Q max: 80 l/min Tension: 400 V H max: 36 m P max: 0.37 kW |
|
Grundfos SP 3A-9 / 10001k09
Q max: 80 l/min Tension: 400 V H max: 55 m P max: 0.55 W |
|
Grundfos SP 3A-22 / 10001k22
Q max: 80 l/min Tension: 400 V H max: 135 m P max: 1.5 kW |
|
SP 3A-29 / 10001k29
Q max: 80 l/min Tension: 400 V H max: 180 m P max: 2.2 kW |
|
Grundfos SP 3A-25 / 10001k25
Q max: 80 l/min Tension: 400 V H max: 153 m P max: 1.5 kW |
|
Grundfos SP 3A-33 / 10001k33
Q max: 80 l/min Tension: 400 V H max: 204 m P max: 2.2 kW |
|
SP 3A-12 / 10007f12
Q max: 80 l/min Tension: 230 V H max: 73 m P max: 0.75 kW |
