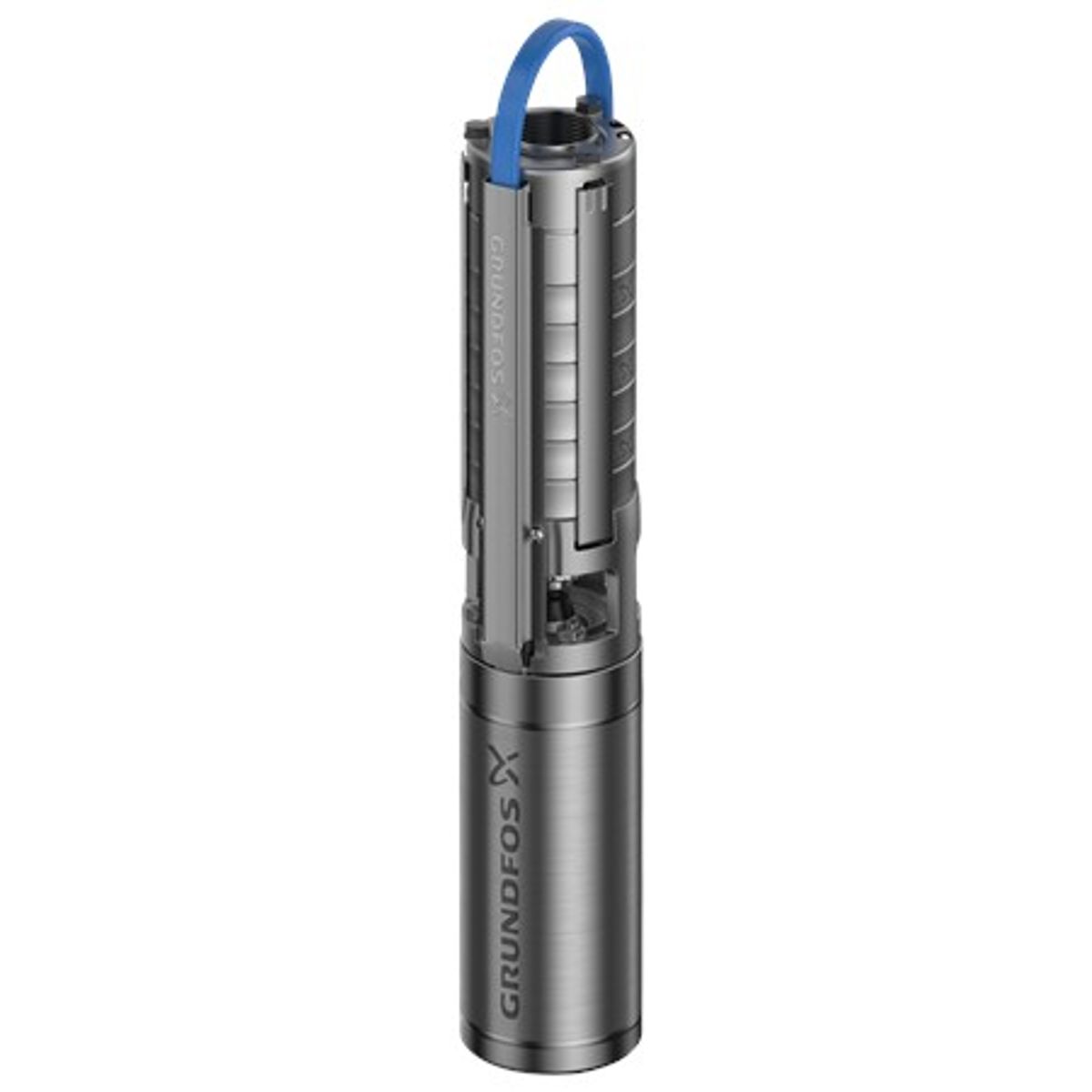

Grundfos SP3A-18 / 10001K18
SP 3A-18
Présentation
La SP 3A-18 est une pompe submersible multicellulaire conçue pour le pompage d'eau brute, l'abaissement du niveau des nappes phréatiques et la surpression d'eau. Elle est adaptée au pompage de liquides propres, fluides et non agressifs, ne contenant ni particules solides ni fibres.
Le moteur de la pompe est un moteur triphasé à rotor encapsulé, doté d'un capot de protection contre le sable, de roulements lubrifiés par le liquide pompé et d'une membrane de compensation de pression.
Fonctions et caractéristiques
- Pompe submersible multicellulaire pour le pompage d’eau brute et la surpression
- Conçue pour les liquides propres et non agressifs, exempts de particules solides et de fibres
- Moteur triphasé robuste à rotor encapsulé pour un fonctionnement fiable
- Carter de moteur protégé contre le sable pour éviter tout dommage causé par des particules
- Roulements lubrifiés par le fluide pompé, prolongeant ainsi la durée de vie de la pompe
- Une membrane de compensation de pression garantit un fonctionnement stable
- Clapet anti-retour intégré pour empêcher le reflux
- Indice de rendement élevé MEI ≥ 0,70
- Conformité aux normes CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174
Installation
- Pression ambiante maximale : 15 bars
- Pression de service maximale : 15 bars
- Pression de refoulement maximale : 11,6 bars
- Type de raccord : filetage Rp
- Diamètre du raccord : 1 1/4 pouce
- Diamètre du moteur : 4 pouces
- Diamètre minimal du forage : 105 mm
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | de -15 à 40 °C |
| Température maximale du liquide à 0,15 m/s | 40 °C |
| Température nominale du liquide | 20 °C |
| Densité | 998,2 kg/m³ |
| Vitesse de la pompe (nominale) | 2 900 tr/min |
| Débit nominal | 3 m³/h |
| Hauteur manométrique nominale | 80 m |
| Joint d'étanchéité d'arbre | LIPSEAL |
| Homologations | CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Tolérance de la courbe de performance | ISO 9906:2012 3B |
| Version du moteur | T40 |
| Clapet anti-retour inclus | Oui |
| Extrémité d'arbre | SPLINE |
| Pression ambiante maximale | 15 bars |
| Pression de service maximale | 15 bars |
| Pression de refoulement maximale | 11,6 bar |
| Type de raccordement | Filetage Rp |
| Diamètre du raccord | 1 1/4 pouce |
| Diamètre du moteur | 4 pouces |
| Diamètre minimal du trou de forage | 105 mm |
| Type de moteur | MS402 |
| Conception de la bride du moteur | Grundfos |
| Puissance absorbée P2 | 1,1 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 380-400-415 V |
| Intensité nominale | 3,25-3,40-3,65 A |
| Courant de démarrage | 470-480 % |
| Facteur de puissance (cos phi) | 0,65-0,72-0,76 |
| Vitesse de rotation (n) | 2 850-2 870 tr/min |
| Type de démarrage | Démarrage direct |
| Indice de protection (IP) | IP68 |
| Classe d'isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | Plat |
| Numéro de série du moteur | 79192005 |
| Type de bobinage | Émaillé |
| MEI (indice d'efficacité minimale) | ≥ 0,70 |
| Poids net | 15,7 kg |
| Poids brut | 17,2 kg |
| Volume de transport | 0,016 m³ |
| Pays d'origine | Danemark (DK) |
| Numéro de classification tarifaire | 84137029 |
| Homologations environnementales | DEEE |
Matériaux
- Corps de pompe : acier inoxydable (EN 1.4301 / AISI 304)
- Roue : acier inoxydable (EN 1.4301 / AISI 304)
- Carter du moteur : acier inoxydable (DIN W.-Nr. 1.4301)
| Q max débit maximal | 80 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 110 m |
| P max Puissance maximale absorbée | 1,1 W |
