SP 2A-6
Présentation

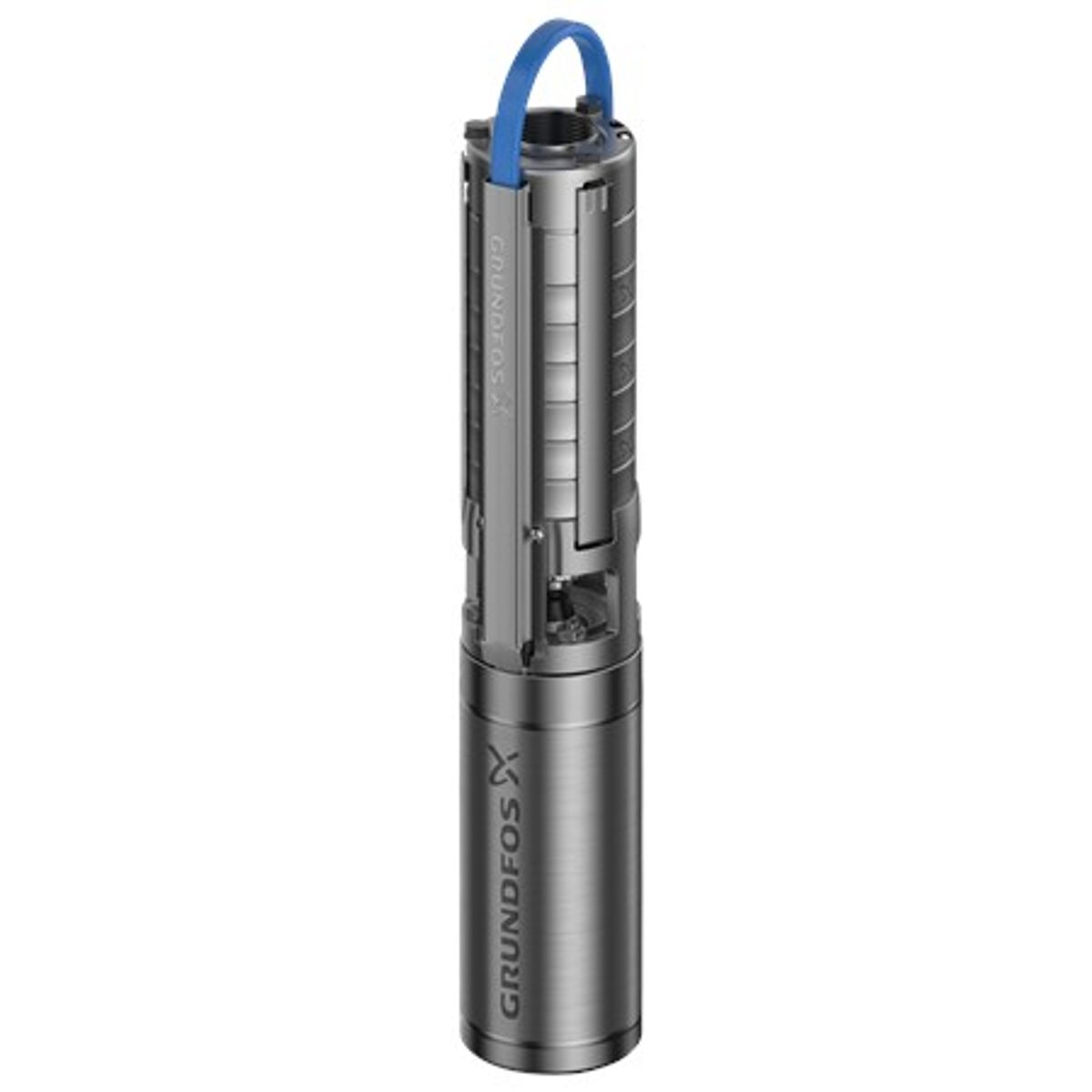

La SP 2A-6 est une pompe submersible multicellulaire conçue pour le pompage d'eau brute, l'abaissement du niveau des eaux souterraines et la surpression d'eau. Cette pompe est idéale pour le traitement de liquides propres, fluides et non agressifs, exempts de particules solides ou de fibres.
Le moteur de la pompe est un moteur triphasé doté d'un rotor étanche, d'une protection contre la pénétration de sable, de roulements lubrifiés par le liquide pompé et d'une membrane d'équilibrage de pression.
Fonctions et caractéristiques
- Conception submersible adaptée aux puits d'eau et aux applications liées aux eaux souterraines.
- Moteur conçu avec un rotor encapsulé et une protection contre le sable garantissant une longue durée de vie.
- Roulements lubrifiés par le liquide pompé pour un entretien minimal.
- Membrane d'équilibrage de pression pour protéger les composants internes.
- Clapet anti-retour intégré pour empêcher le reflux.
- Construction en acier inoxydable de haute qualité garantissant durabilité et résistance à la corrosion.
Installation
- Pression ambiante maximale : 15 bars
- Pression de service maximale : 15 bars
- Pression de refoulement maximale : 3,6 bars

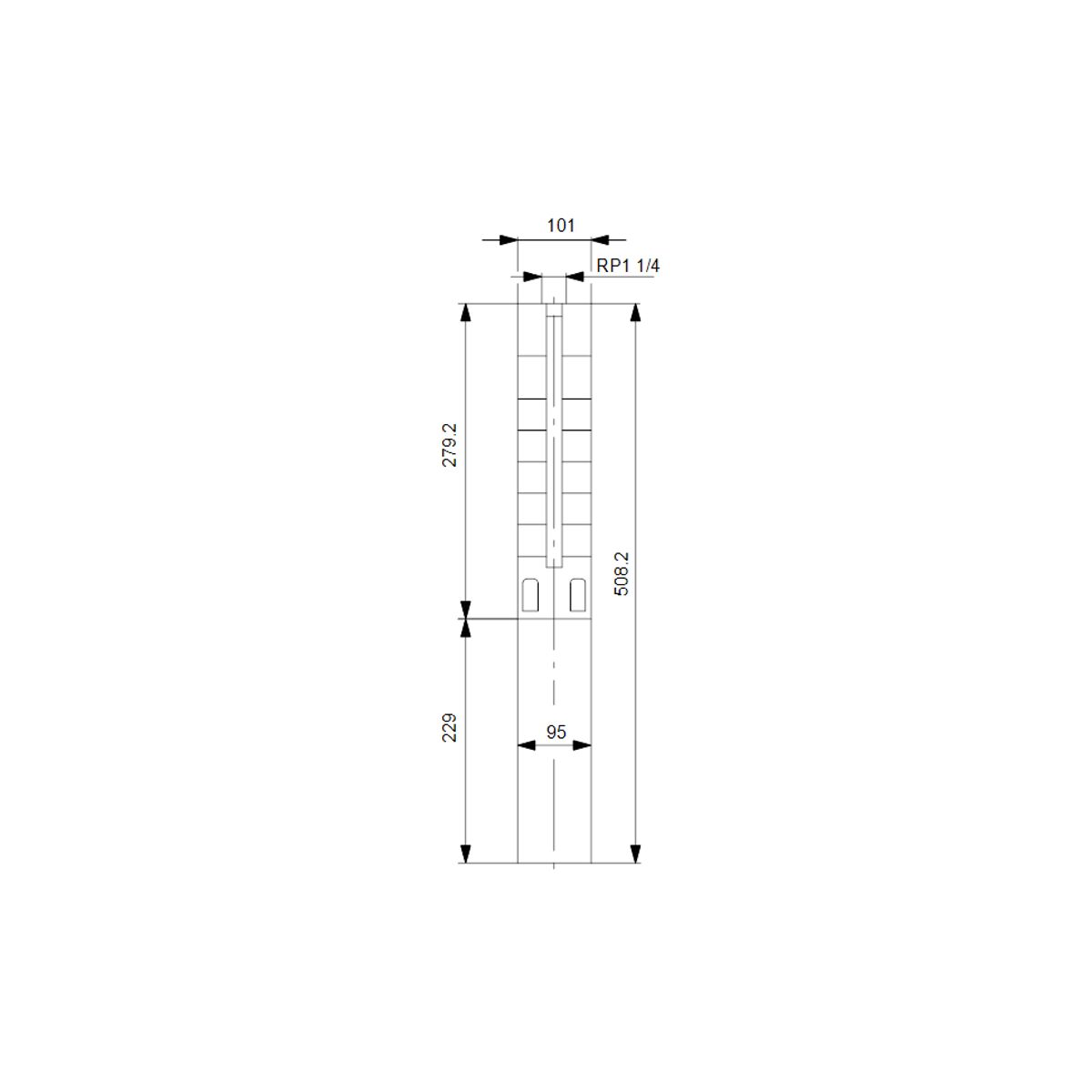

- Type de raccord : Rp (filetage de tuyau)
- Diamètre du raccord : 1 1/4 pouce
- Diamètre du moteur : 4 pouces
- Diamètre minimal du forage : 105 mm
Paramètres techniques
| Fluide pompé | Eau (liquide propre et non agressif, sans particules solides ni fibres) |
|---|---|
| Plage de température du fluide | de -15 °C à 40 °C |
| Température maximale du fluide à une vitesse de 0,15 m/s | 40 °C |
| Température du fluide sélectionnée | 20 °C |
| Densité | 998,2 kg/m³ |
| Vitesse du moteur (tr/min) | 2 900 tr/min (selon les données du produit) |

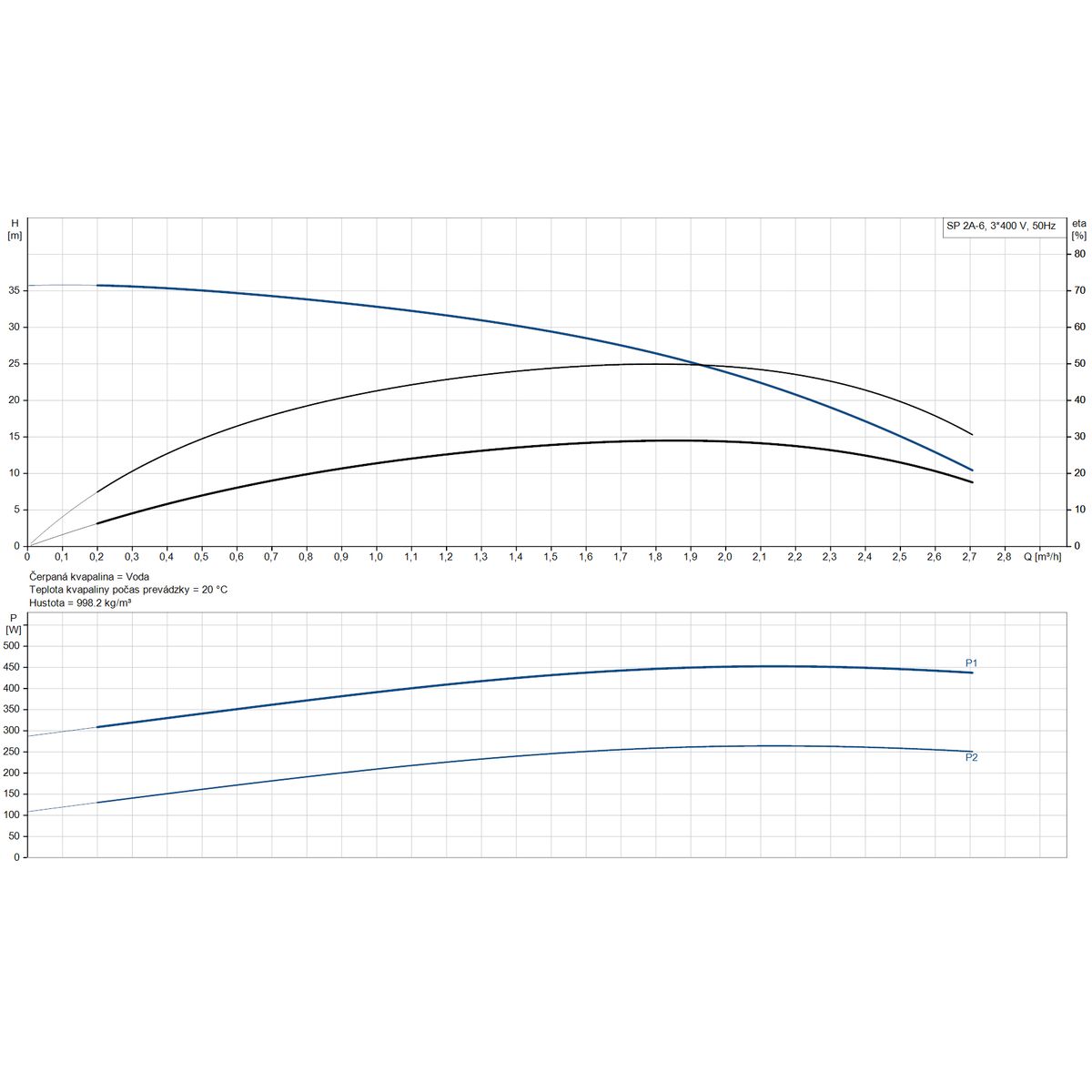

| Débit nominal | 2 m³/h |
| Hauteur manométrique nominale | 24 m |
| Type de joint d'arbre | LIPSEAL |
| Certifications | CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Tolérance de la courbe de performance | ISO 9906:2012 3B |
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité d'arbre | SPLINE |
| Pression ambiante maximale | 15 bars |
| Pression de service maximale | 15 bars |
| Pression de refoulement maximale | 3,6 bar |
| Type de raccordement | Filetage Rp |
| Diamètre du raccord | 1 1/4 pouce |
| Diamètre du moteur | 4 pouces |
| Diamètre minimal du trou de perçage | 105 mm |
| Type de moteur | MS402 |
| Construction de la bride du moteur | Grundfos |
| Puissance de sortie (P2) | 0,37 kW |
| Puissance absorbée par la pompe (P2) | 0,37 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 380-400-415 V |
| Courant nominal | 1,30-1,40-1,50 A |
| Courant de démarrage | 380-400-390 % |
| Cos phi | 0,70-0,64-0,60 |
| Vitesse (n) | 2 850-2 860-2 870 tr/min |
| Type de commutation | Commutation directe |
| Indice de protection (IP) | IP68 |
| Classe d'isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | PLAT |
| Numéro de série du moteur | 79192002 |
| Enroulements | Émaillés |
| Indice de rendement minimal (MEI) | ≥ 0,70 |
| Poids net | 9,4 kg |
| Poids brut | 10,6 kg |
| Volume de transport | 0,011 m³ |
| Codes supplémentaires | Danois : 388312060, Suédois : 5852893, Norvégien : 9040811 |
| Homologations environnementales | DEEE |
Matériaux utilisés
- Corps de pompe : acier inoxydable (EN 1.4301 / AISI 304)
- Roue : acier inoxydable (EN 1.4301 / AISI 304)
- Carter du moteur : acier inoxydable (DIN W.-Nr. 1.4301)
- Enroulements : émaillés
| Q max débit maximal | 45 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 35 m |
| P max Puissance maximale absorbée | 0.37 kW |
