Grundfos SP2A-13 / 09001K13
Grundfos SP2A-13 / 09001K13
Aperçu

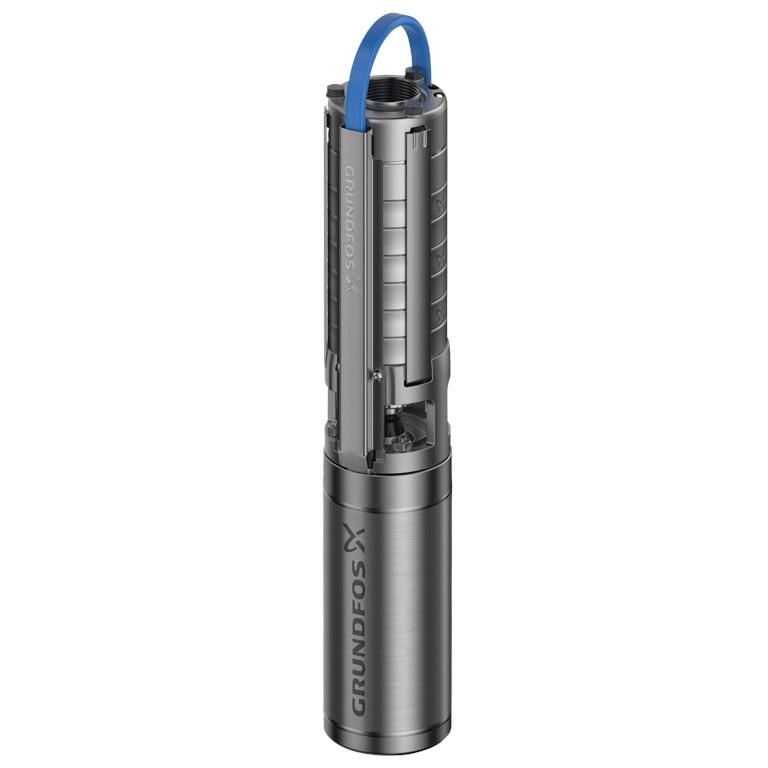

La Grundfos SP 2A-13 est une pompe immergée multicellulaire parfaitement adaptée au pompage d'eau propre. Elle est conçue pour être installée verticalement ou horizontalement, par exemple dans des puits. Tous les composants en acier sont fabriqués en acier inoxydable 1.4301 (AISI 304) résistant à la corrosion et sont homologués pour l'eau potable.
Équipée d'un moteur MS402 de 0,55 kW, la pompe possède un déflecteur de sable, un joint à lèvres, des tourillons lubrifiés à l'eau et une membrane de compensation de volume. Le moteur immergé robuste et à rendement optimisé, équipé d'une gaine, est conçu pour des températures de fluide allant jusqu'à 40°C et ne dispose pas de sonde de température.
Fonctions et domaines d'application
- pompage de l'eau de puits et de puits profonds
- Utilisation dans les pompes à chaleur
- Applications industrielles
- Démarrage direct (DOL) du moteur
- Fluide pompé : eau (0-40 °C), optimal à 20 °C
Installation & données électriques
Installation
- Pression ambiante maximale : 15 bar
- Pression de service maximale : 15 bar
- Pression maximale de sortie : 7,8 bar
- Type de raccordement : Rp
- Taille du raccord : 1 1/4 pouce
- Diamètre du moteur : 4 pouces
- Diamètre minimal du puits : 105 mm
Caractéristiques électriques
- Type de moteur : MS402
- Bride du moteur : Grundfos
- Puissance nominale du moteur (P2) : 0,55 kW
- Puissance requise par la pompe : 0,55 kW
- Fréquence du réseau : 50 Hz
- Tension assignée : 3 x 380-400-415 V
- Courant assigné : 2,00 - 2,35 A
- Courant de démarrage : 470-480 %.
- Facteur de puissance (cos phi) : 0,60 - 0,70
- Vitesse de rotation nominale : env. 2850 1/min
- Mode d'enclenchement : direct
- Type de protection : IP68
- Classe thermique : B
- Longueur du câble : 1,7 m (type de câble FLAT)
Paramètres techniques
| Propriété | Détails |
|---|---|
| Vitesse de base (1/min) | 2900 |
| Débit nominal (m³/h) | 2 |
| Hauteur de refoulement nominale (m) | 52 |
| Joint d'arbre | Joint à lèvres |
| Agréments | CE, EAC, UKCA, SEPRO, MOROCCO |
| Agrément eau potable | ACS, DM174 |
| Classe de réception ISO | ISO 9906:2012 3B |
| Modèle de moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité de l'arbre | Noix de clavette |
Matériaux
- Pompe : acier inoxydable EN 1.4301 / AISI 304
- Roue : acier inoxydable EN 1.4301 / AISI 304
- Moteur : acier inoxydable DIN W.-Nr. 1.4301 / AISI 304
Autres informations
- Indice d'efficacité minimum (MEI) : 0,70
- Poids brut : 15,6 kg
- Pays d'origine : Danemark (DK)

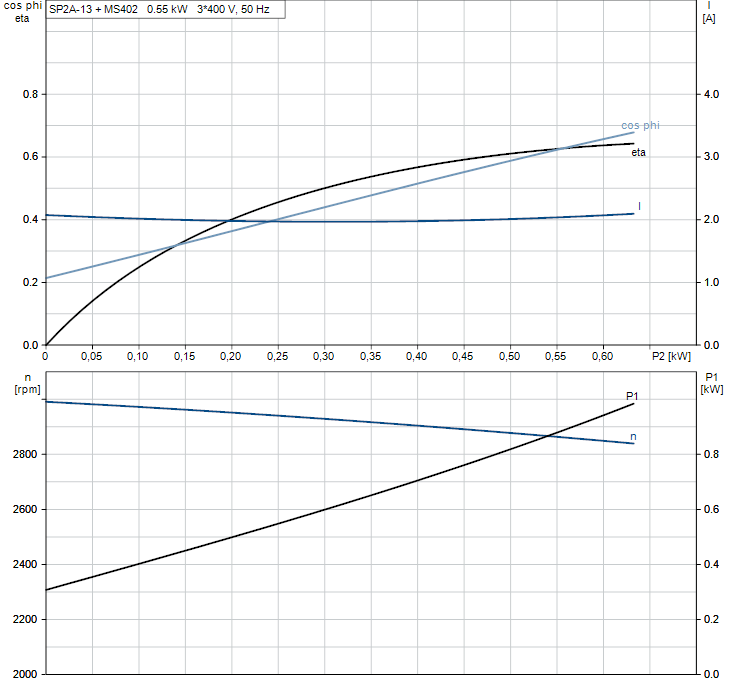

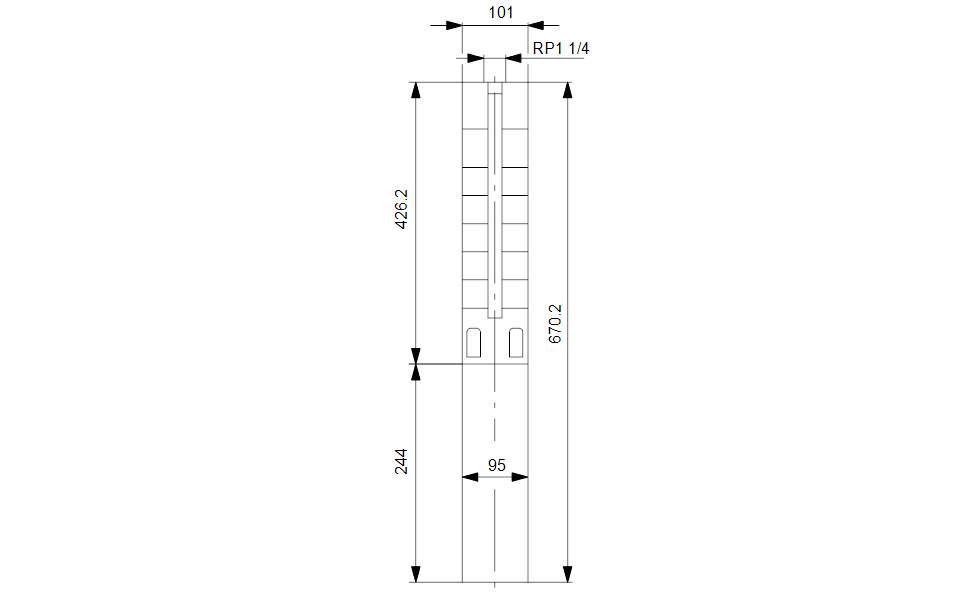

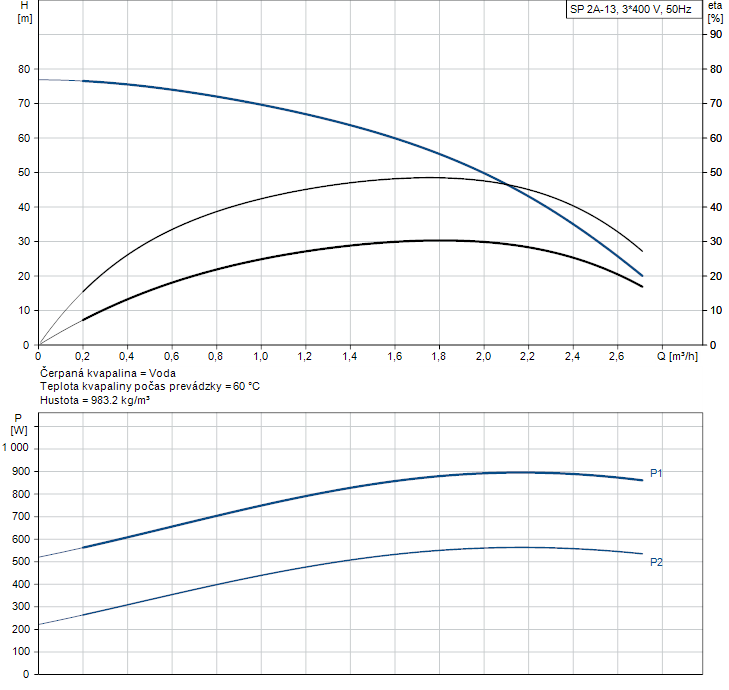

Courbes caractéristiques de performance & dessin
| Q max débit maximal | 45 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 78 m |
| P max Puissance maximale absorbée | 0,55 kW |
| DN évacuation - diamètre | 5/4 '' |
| Longueur du câble | 1,7 m |
| Poids | 13 kg |
| Diamètre de la pompe | 98 mm |
| Pression maximale de fonctionnement | 15 bar |
| EAN | 5708601051302 |
| IP | 68 |
| Courant maximal du moteur | 2,2 A |
| Numéro de commande | 09001K13 |
| Débit nominal | 2 m3/h |
| Refoulement nominal | 52 m |
