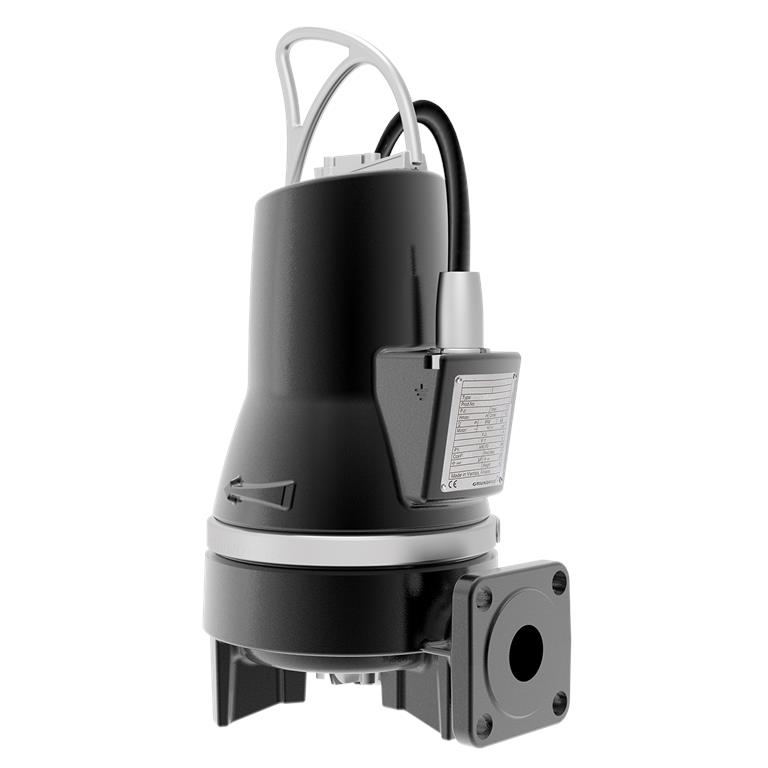

Grundfos SEG.50.31.2.50B (400V) - 99274386
Les pompes Grundfos SEG sont des pompes submersibles avec un orifice de refoulement positionné horizontalement. Ces pompes sont particulièrement adaptées au pompage sous pression des eaux usées provenant des toilettes. Les pompes SEG sont équipées d'un dispositif de coupe qui garantit que les impuretés solides potentiellement destructrices sont broyées en petits morceaux qui peuvent être facilement évacués même à travers des tuyaux de diamètre relativement petit.
La surface interne de ces pompes est lisse et empêche tout risque de colmatage.
Le matériau de construction de base des pompes décrites est la fonte. Le collier qui assure une connexion solide entre la pompe et le moteur est en acier inoxydable. Cette connexion entre la pompe et le moteur permet d'éviter la corrosion et facilite l'entretien de la pompe.
Le câble d'alimentation de la pompe contient des fils pour les capteurs thermiques intégrés dans l'enroulement du moteur.
La connexion du câble est équipée d'une fourche spéciale entièrement étanche. L'étanchéité de la fourche du câble empêche l'humidité de pénétrer dans le moteur depuis la pompe à travers le câble en cas de rupture de l'isolation ou de manipulation imprudente du câble.
La pompe doit être raccordée à l'unité de contrôle.
Pour l'installation dans la station de pompage, nous recommandons un dispositif de démarrage Grundfos :
Si vous souhaitez installer le Grundfos SEG de manière autonome, il est obligatoire d'acheter un jeu de pieds :
Vous trouverez ces produits dans les accessoires.
Paramètres techniques
- Débit max. 8,61 l/sec.
- Débit max. 23.8 m
- Type de roue : Dispositif de coupe
- Joint : SiC/SiC
- Approbation : PA-I
- Tolérance de la courbe : ISO9906:2012 3B2
Matériaux
- Corps de pompe : gris Latina EN1561 EN-GJL-200
- Roue : fonte EN1561 EN-GJL-200
Installation de la pompe
- t max ambiante : 40°C
- Pression maximale de fonctionnement : 6 bar
- Bride standard : DIN
- Raccordement : DN 50
- Sortie d'évacuation : DN 50
- Valeur de pression : PN 10
- Pression max. Pression PN 10 Pression d'installation. Profondeur : 7 m
- Installation sèche/humide : SUBMERGED
- Accouplement automatique : 97695874
Liquide
- Plage de température du liquide : 0..40 °C
- Densité : 998,2 kg/m3
Données électriques
- P1 : 3,7 kW
- P2 : 3,1 kW
- f : 50 Hz
- U : 3 x 400-415 V
- Tolérance de tension : +6/-10%
- Max. 30
- Courant électrique nominal : 7 A
- Courant électrique de démarrage : 43 A
- Cos phi - facteur de puissance : 0,86
- Cos phi - facteur de puissance 3/4 charge : 0,81
- Cos phi - facteur de puissance 1/2 charge : 0,71
- n : 2900 rpm
- Moment d'inertie : 0,01 kg/m2
- Eta 1/1 : 84%
- Eta 3/4 : 82%
- Eta 1/2 : 79%
- Nombre de pôles : 2
- Type de commutation : commutation directe
- Protection IP : IP68
- Isolation : F
- Conception antidéflagrante : non
- Protection du moteur : interrupteur de température
- Protection de la température : externe
- Longueur du câble : 10 m
- Type de câble : 07RN8-F
- Terminaison du câble : pas de bouchon
Unités de contrôle
- Boîtier de commande : non inclus
- E/S supplémentaires : externes
- Capteur d'humidité : aucun capteur d'humidité
- AUTOADAPT : non
Autre
- Poids net : 71,3 kg
Courbe de la pompe
Dimensions de la pompe
1. pompe
2 : pompe avec pieds allongés
3 : pompe avec gâchette
| Q max débit maximal | 8,61 l/s |
| Tension | 400 V |
| H max Hauteur de refoulement | 23,8 m |
| P max Puissance maximale absorbée | 3,7 kW |
| DN évacuation - diamètre | DN 50 |
| Longueur du câble | 10 m |
| Max. température du liquide pompé | +40 °C |
| Pression maximale de fonctionnement | 6 bar |
| EAN | 5713826395810 |
| Immersion maximale du moteur | 7 m |
| IP | 68 |
| Courant maximal du moteur | 7 A |
| Numéro de commande | 99274386 |
| Conception antidéflagrante | N |
| Variant | Prix | Disponibilité |
|---|
|
Grundfos SEG.50.26.2.50B (400V) - 99274384
Q max: 7,78 l/s Tension: 400 V H max: 21,3 m P max: 3,2 kW DN évacuation - diamètre: DN 50 Longueur du câble: 10 m Max. température du liquide pompé: +40 °C Pression maximale de fonctionnement: 6 bar EAN: 5713826395599 Immersion maximale du moteur: 7 m IP: 68 Courant maximal du moteur: 6 A Numéro de commande: 99274384 Conception antidéflagrante: N |
|
Grundfos SEG.50.40.2.50B (400V) - 99274388
Q max: 10,3 l/s Tension: 400 V H max: 26,8 m P max: 4,9 kW DN évacuation - diamètre: DN 50 Longueur du câble: 10 m Max. température du liquide pompé: +40 °C Pression maximale de fonctionnement: 6 bar EAN: 5713826395834 Immersion maximale du moteur: 7 m IP: 68 Courant maximal du moteur: 8 A Numéro de commande: 99274388 Conception antidéflagrante: N |
