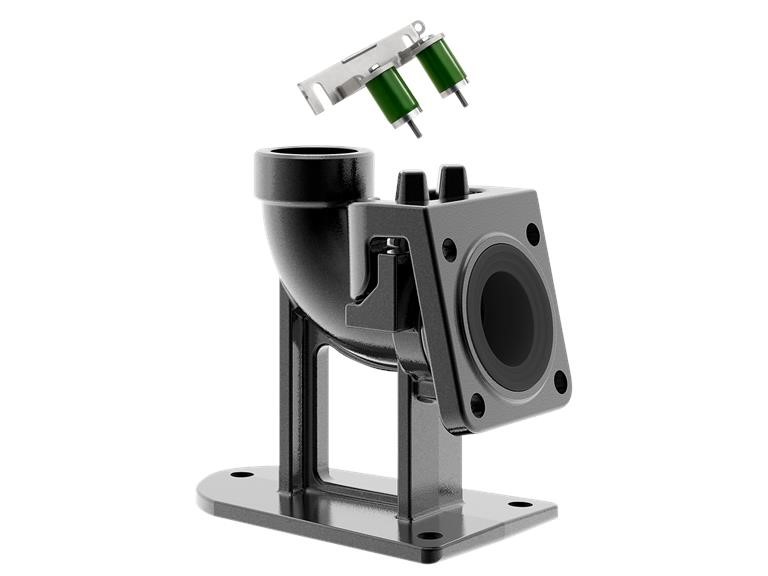

Grundfos Kit d'accouplement automatique SEG 40 - 96076063

Le kit complet se compose d'un coude de base d'accouplement, d'une griffe de guidage, d'un support de tube de guidage, d'un joint de raccordement de tube* et des vis nécessaires.

Nicht zum Lieferumfang gehören die Ankerbolzen für die Befestigung des Kupplungsfußkrümmers und die Führungsrohre.

Cet accouplement automatique convient aux pompes Grundfos de type SEG 40.

Numéro de commande : 96076063

Matériaux :

• Matériau : Fonte grise EN-GJL-250 / ASTM A48 Classe 250B
• Finition de la surface : revêtement en poudre
• Joint : Elsatomer/NBR

Pression d'installation

• Pression de service max. Pression de service : 10 bar
• Type de connexion d'entrée : DIN
• Type de raccord de sortie : Rp
• Taille de la buse d'entrée : DN 40
• Taille du raccord de sortie : 6/4
• Norme de bride : EN 10226
• Nombre de vis de fondation : 0
• Nombre de pièces de fondation : 1
• Nombre de rondelles : 4
• Nombre d'écrous : 0
• Nombre de joints : 0
• Nombre de joints profilés : 1
• Nombre de pinces de guidage : 1
• Nombre de vis : 4
• Support de tube de guidage : 1

1 Autres accessoires

• Poids net : 10 kg

Dessin
