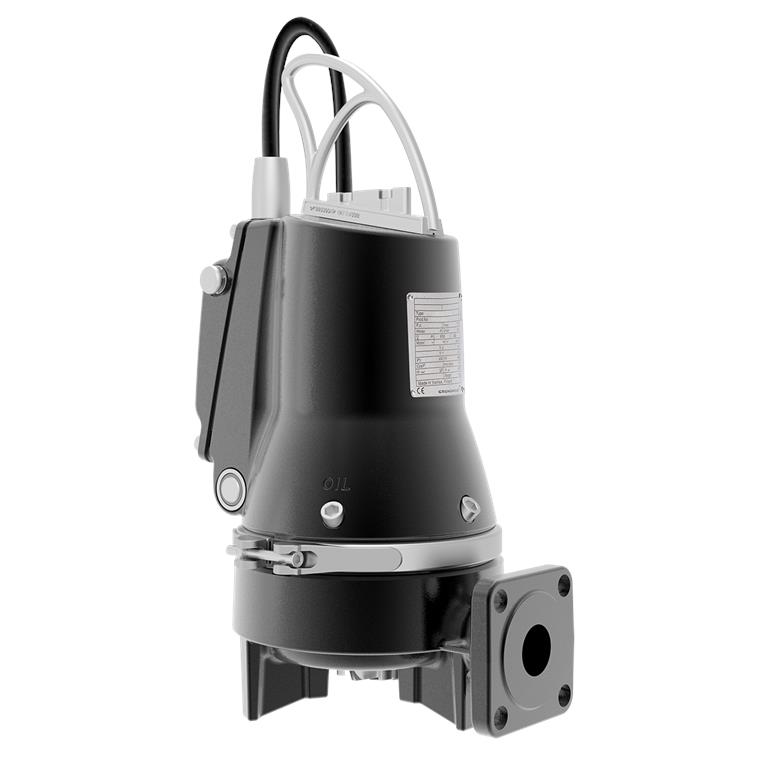

Pompe à eaux usées Grundfos avec dispositif de coupe SEG.40.15.E.2.1.502 (230V) - Autoadapt / 98280726
Les pompes SEG AUTOADAPT avec dispositif de coupe de Grundfos sont des pompes à moteur submersible non auto-amorçantes à un étage avec bec de refoulement horizontal, spécialement conçues pour le pompage des eaux usées contenant des matières fécales. La pompe est équipée d'un dispositif de coupe trempé et résistant aux blocages qui écrase les particules solides contenues dans les eaux usées. Elle convient donc à l'évacuation des eaux usées sous pression dans des conduites dont la section transversale est relativement petite. Les pompes à eaux usées SEG sont idéales pour les zones peu peuplées où il n'existe pas de système d'évacuation par gravité. Il s'agit par exemple de villages, de fermes et de zones présentant de grandes différences d'altitude, où un système sous pression est avantageux. La pompe est disponible pour deux types d'installation :
|
La pompe est fabriquée dans des matériaux extrêmement durables et résistants tels que la fonte grise ou l'acier inoxydable. Ces matériaux garantissent un fonctionnement fiable. Les surfaces lisses empêchent l'adhérence de la saleté. Une courroie de serrage en acier inoxydable résistant à la corrosion fixe le moteur au corps de la pompe et permet un entretien facile de la pompe. Le système SmartTrim permet un réglage hydraulique facile pour assurer une efficacité maximale pendant toute la durée de vie de la pompe. La version SEG AUTOADAPT est déjà équipée d'une unité de contrôle, de capteurs et d'une protection du moteur. Il suffit de la raccorder au réseau électrique. AUTOADAPT élimine le besoin de capteurs externes, d'interrupteurs et de câbles dans la fosse de collecte et combine tous les capteurs dans une seule pompe qui s'adapte automatiquement aux conditions dynamiques de la fosse de collecte. Cela simplifie l'installation, la mise en service et le fonctionnement et augmente la fiabilité. Caractéristiques de la fonction AUTOADAPT :
|
La série contribue à réduire les coûts énergétiques et à minimiser les coûts d'immobilisation. Cela permet d'obtenir des performances maximales pendant toute la durée de vie de l'appareil.
Avec la pompe d'épuration Grundfos SEG AUTOADAPT, le cerveau et la puissance d'un système de pompage complet sont contenus dans une seule pompe. La pompe n'a besoin d'aucune unité de contrôle supplémentaire, elle est capable de tout corriger et de tout contrôler par elle-même.
Pour l'installation dans la station de pompage, nous recommandons le coude de raccordement Grundfos :
Si vous souhaitez installer la pompe Grundfos SEG en tant que pompe indépendante, l'achat d'un jeu de plaques de pied est obligatoire :
Paramètres techniques
- Débit max. 5,28 l/sec.
- Max. 26 m
- Type de roue.
- Joint : SiC/SiC
- Tolérance de la courbe : ISO9906:2012 3B2
Matériaux :
- Corps de pompe : fonte EN1561 EN-GJL-200
- Roue : fonte EN1561 EN-GJL-200
Installation de la pompe
- t Température ambiante maximale : 40 °C
- Pression de service maximale : 6 bar
- Bride standard : DIN
- Raccordement : DN 40/50
- Sortie de pression : DN 40
- Valeur de pression : PN 10
- Max. PN 10 Valeur de la pression : PN 10
- Pression d'installation. Profondeur : 7 m
- Installation sèche/humide : humide
- Accouplement automatique : 96076063
Plage de température du liquide
- Plage de température du liquide : 0..40 °C
- Densité : 998,2 kg/m3
Données électriques
- P1 : 2,1 kW
- P2 : 1,5 kW
- f : 50 Hz
- U : 1 x 230 V
- Tolérance de tension : +6/-10 %
- Max. Nombre de démarrages par heure : 30 Nombre de démarrages par heure : 30
- Courant électrique nominal : 12 A
- Courant électrique d'appel : 38 A
- Cos phi - facteur de puissance : 0,821
- Cos phi - facteur de puissance 3/4 charge : 0,789
- Cos phi - facteur de puissance 1/2 charge : 0,721
- n : 2780 tr/min
- Moment d'inertie : 0,0041 kg/m2
- Eta 1/1 : 72 %.
- Eta 3/4 : 72 %.
- Eta 1/2 : 64%
- Nombre de pôles : 2
- Type de commutation : commutation directe
- Protection IP : IP68
- Isolation : F
- Conception antidéflagrante : non
- Protection du moteur : interrupteur de température
- Protection de la température : externe
- Longueur du câble : 10 m
- Type de câble : 07RN8-F
- Terminaison du câble : sans fiche
Unités de contrôle
- Boîtier de commande : non inclus
- Entrées/sorties supplémentaires : internes
- Capteur d'humidité : pas de capteur d'humidité
- AUTOADAPT : Oui
Caractéristiques supplémentaires
- Poids net : 53,5 kg
Courbe de la pompe
Dimensions de la pompe
Pompe sans et avec pieds rallongés
| Q max débit maximal | 5,28 l/s |
| Tension | 230 V |
| H max Hauteur de refoulement | 26 m |
| P max Puissance maximale absorbée | 2,1 kW |
| DN évacuation - diamètre | m |
| Longueur du câble | 10 m |
| Poids | 53,5 kg |
| EAN | 5711492379622 |
| Courant maximal du moteur | 12 A |
| Numéro de commande | 98280726 |
| Conception antidéflagrante | N |
| Autoadaptation | Autoadapt |
