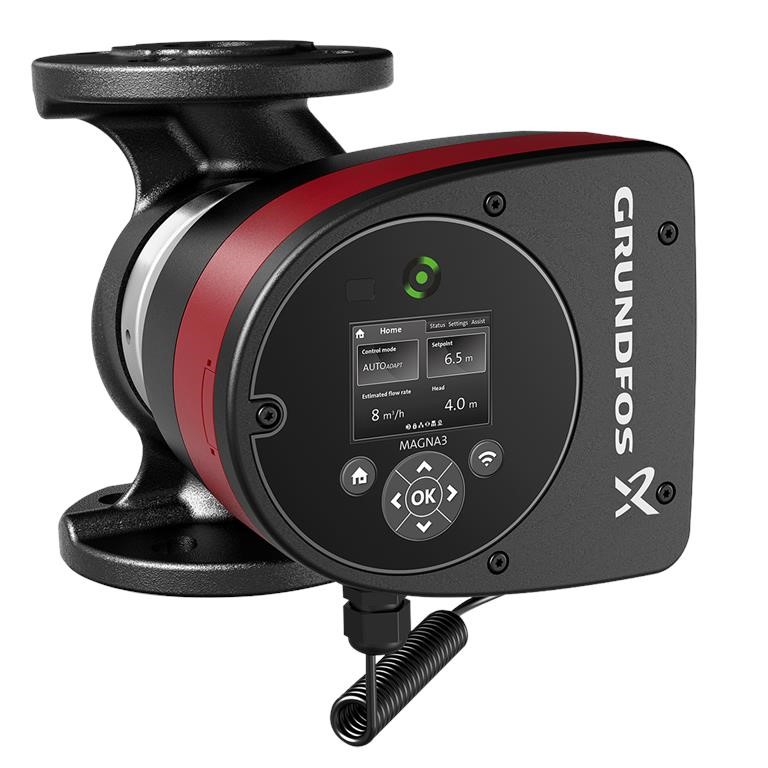

Grundfos Magna3 40-60 F / 220mm - PN6/10 / 97924267
Pompe de chauffage Grundfos Magna3 40-60 F / 220mm - PN6/10 / 97924646
Aperçu
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Grâce à une technologie de pompage innovante et à des fonctions telles que l'adaptation automatique du fonctionnement AUTOADAPT, ils offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle précis et une adaptation optimale aux besoins spécifiques de votre installation.
Les pompes de circulation à rotor noyé Magna3 sont idéales pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les institutions publiques. Des fonctions intelligentes comme AUTOADAPT et FLOWADAPT garantissent toujours le meilleur confort possible avec une efficacité maximale.
La pompe peut être reliée à la gestion technique du bâtiment et être entièrement régulée et surveillée. Vous pouvez également la commander et la surveiller confortablement via l'application Grundfos GO.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : grâce à la technologie de pointe de son moteur, la pompe Magna3 adapte automatiquement sa vitesse à la demande et minimise ainsi sa consommation d'énergie, ce qui réduit considérablement vos coûts d'exploitation.
- Installation et utilisation faciles : la pompe est conçue pour un montage rapide. L'écran LCD intégré permet un réglage et une utilisation intuitifs.
- Commande intelligente : différents modes de régulation tels que pression constante, vitesse fixe, pression proportionnelle et température constante s'adaptent en toute flexibilité aux exigences changeantes. La fonction AUTOADAPT détecte automatiquement le point de fonctionnement optimal.
- Longue durée de vie & fiabilité : une construction robuste, des matériaux de haute qualité et des fonctions de protection intégrées telles que la protection contre la marche à sec et la protection contre la surchauffe garantissent un fonctionnement sans problème et une longue durée de vie.
- Facilité d'entretien : des fonctions de diagnostic avancées permettent une détection précoce des erreurs et facilitent l'entretien et le dépannage.
Domaines d'application
- - Installations de chauffage dans les bâtiments commerciaux
- - Installations de refroidissement et de climatisation dans des applications commerciales et industrielles
- - Installations de chauffage urbain et distribution de chaleur
Régulation électronique avec indice d'efficacité énergétique (IEE) ≤ 0,20 - le meilleur de sa catégorie.
Fonctions techniques
- Moteur EC à aimants permanents à haut rendement
- Indice d'efficacité énergétique (IEE) ≤ 0,17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique selon EnEV incluses
- Fonction AutoAdapt pour le réglage automatique de la valeur de consigne
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment via des modules enfichables en option
- Messages de fonctionnement et de défaut avec possibilités de communication (2x DO, 3x DI, 1x AI)
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Paramètres techniques
| Débit nominal | 9,4 m³/h |
|---|---|
| Hauteur de refoulement nominale | 4,28 m |
| Hauteur de refoulement maximale | 60 dm |
| Classe de température | 110 °C |
| Agréments | CE, VDE |
| Température ambiante | 0..40 °C |
| Température max. Pression de service | 10 bar |
| Type de raccordement | DIN |
| Taille du raccord | DN 40 |
| Niveau de pression nominal | PN6/10 |
| Longueur utile | 220 mm |
| Plage de température du fluide | -10 .. 110 °C (fonctionnement jusqu'à 60 °C) |
| Densité du fluide transporté | 983,2 kg/m³ |
| Puissance absorbée maximale | 185 W |
| P1 min. | 12 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,11 A |
| Consommation de courant maximale | 1,58 A |
| Vitesse max. Vitesse de rotation | 3720 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique EEI | 0,19 |
| Poids net | 9,7 kg |
| Poids brut | 10,8 kg |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Matériau de la roue : Composite

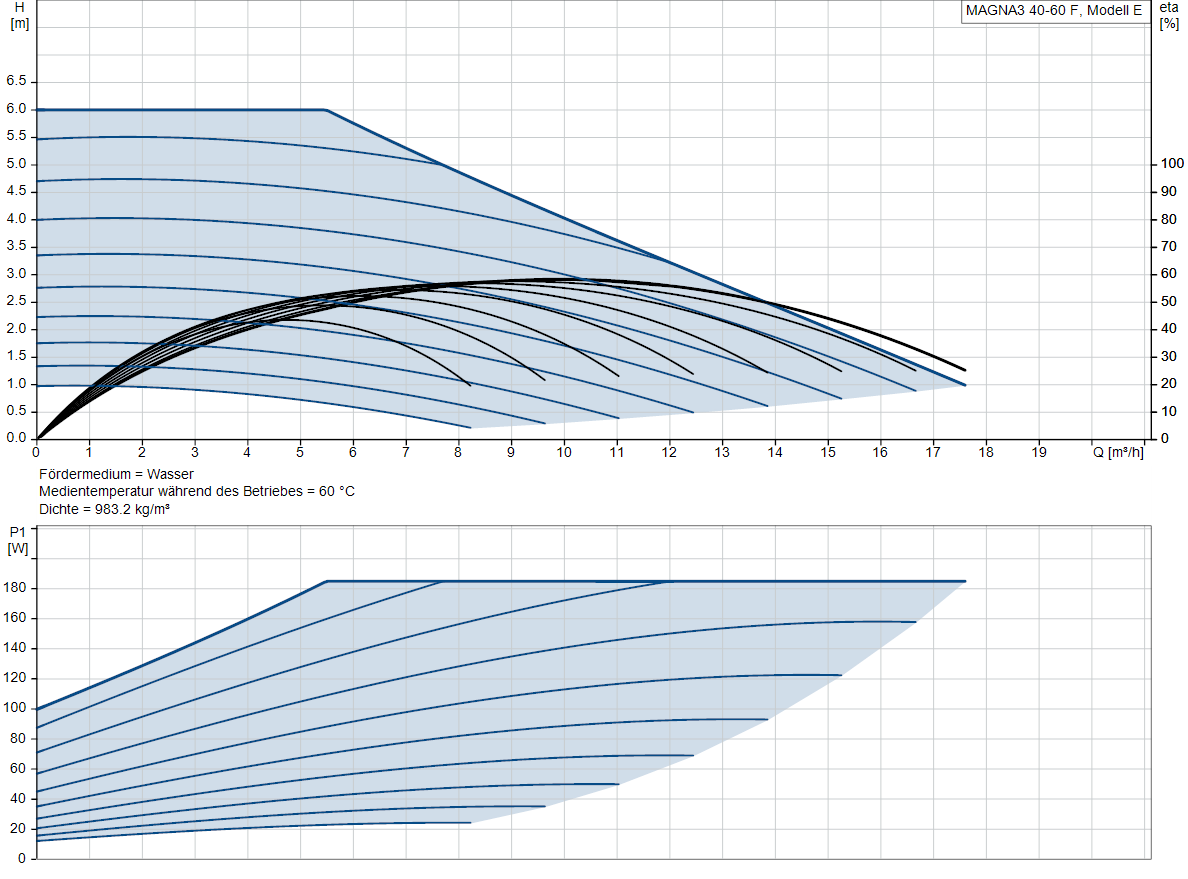

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 6 m |
| P max Puissance maximale absorbée | 185 W |
| DN évacuation - diamètre | 40 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,58 A |
| Numéro de commande | 97924267 |
| Débit nominal | 9,4 m3/h |
| Refoulement nominal | 4,28 m |
