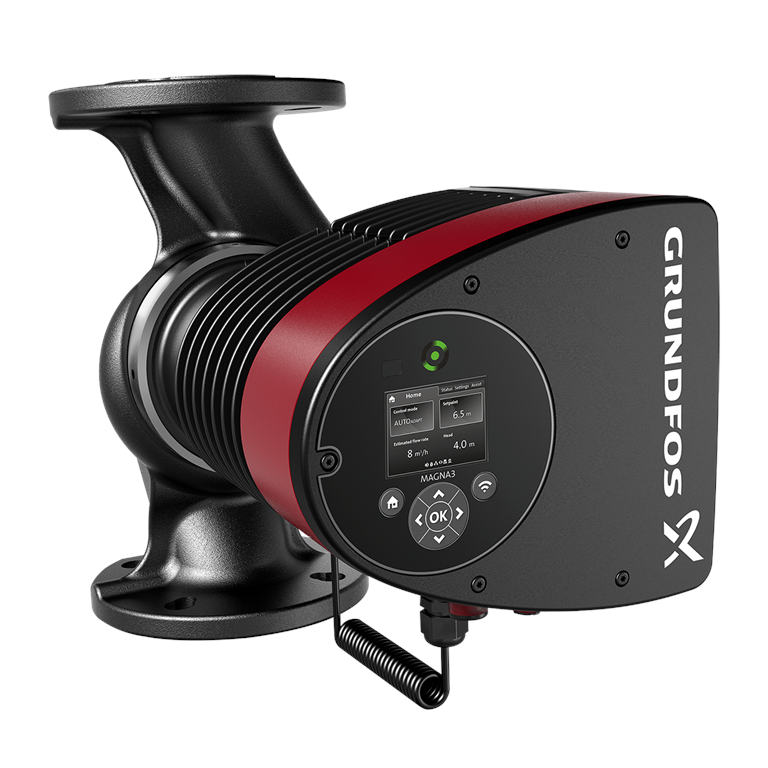

Grundfos Magna3 40-180 F / 250 mm pompe de circulation - PN6/10 / 97924272
Pompe de chauffage Grundfos Magna3 40-180 F / 250mm - PN6/10 / 97924651
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Grâce à une technologie de pompage innovante et à des fonctions intelligentes telles que le fonctionnement automatique AUTOADAPT, ces circulateurs offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de votre installation.
Les circulateurs à rotor noyé Magna3 sont conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics. Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre toujours le meilleur confort possible avec une efficacité maximale.
La connexion à la gestion technique du bâtiment permet une régulation et une surveillance complètes. Il est également possible de contrôler le système via l'application Grundfos GO.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : la technologie de moteur de pointe avec vitesse automatiquement adaptée minimise la consommation d'énergie et réduit les coûts d'exploitation.
- Simplicité d'installation et d'utilisation : conçu pour une installation rapide, équipé d'un écran LCD pour des réglages intuitifs.
- Commande et adaptation intelligentes : différents modes de régulation garantissent une adaptation optimale aux exigences changeantes avec la fonction AutoAdapt automatique.
- Longue durée de vie et fiabilité : une construction robuste avec des fonctions de protection contre la marche à sec et la surchauffe garantissent un fonctionnement sûr et minimisent les pannes.
- Facilité d'entretien : les fonctions de diagnostic avancées permettent une détection précoce des erreurs et simplifient l'entretien et le dépannage.
Domaines d'application
- Systèmes de chauffage : idéal pour les systèmes de chauffage commerciaux
- Systèmes de refroidissement et de climatisation : fonctionnement fiable dans les circuits de refroidissement commerciaux et industriels.
- Installations de chauffage urbain : transmission et distribution du chauffage urbain.
Régulation électronique, indice d'efficacité énergétique (IEE) ≤0.20 - BEST IN CLASS
Caractéristiques fonctionnelles
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses dans la livraison
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment grâce à des modules enfichables optionnels dans la boîte à bornes
- Messages de fonctionnement et de défaut avec communication analogique/numérique : 2x DO, 3x DI, 1x AI
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Données techniques
| Débit nominal | 16,04 m³/h |
|---|---|
| Hauteur de refoulement nominale | 9,2 m |
| Hauteur de refoulement maximale | 180 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Température ambiante | 0 à 40 °C |
| Pression de service maximale | 10 bar |
| Type de raccordement | DIN |
| Taille de raccordement | DN 50 |
| Niveau de pression | PN6/10 |
| Longueur utile | 250 mm |
| Plage de température du fluide | -10 à 110 °C |
| Température de service max. Température de service maximale | 60 °C |
| Densité du fluide transporté | 983,2 kg/m³ |
| Puissance absorbée maximale | 609 W |
| Puissance absorbée minimale | 16 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,18 A |
| Consommation de courant maximale | 2,78 A |
| Vitesse maximale | 4920 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0.17 |
| Poids net | 16 kg |
| Poids brut | 17,6 kg |
Matériaux
- Corps de pompe : fonte grise (ASTM A48-250B, EN 1561 EN-GJL-250)
- Matériau de la roue : composite
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccord : DIN
- Taille du raccord : DN 50
- Niveau de pression : PN6/10
- Longueur de montage : 250 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Température de service maximale : 60 °C
- Densité : 983,2 kg/m³

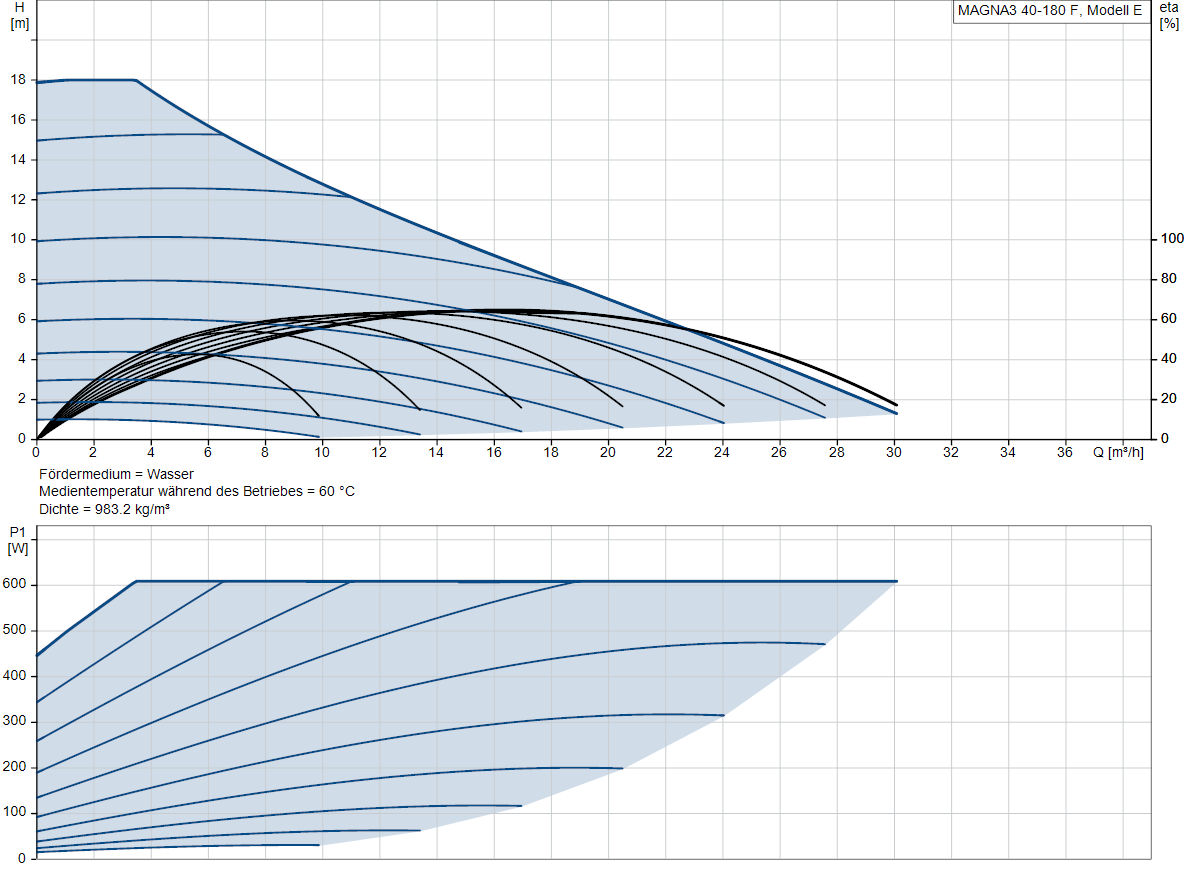

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 18 m |
| P max Puissance maximale absorbée | 609 W |
| DN évacuation - diamètre | 40 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 2,78 A |
| Numéro de commande | 97924272 |
| Débit nominal | 16,04 m3/h |
| Refoulement nominal | 9,2 m |
| Variant | Prix | Disponibilité |
|---|
|
Grundfos Magna3 40-60 F / 220mm - PN6/10 / 97924267
Tension: 230 V H max: 6 m P max: 185 W DN évacuation - diamètre: 40 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 1,58 A Numéro de commande: 97924267 Débit nominal: 9,4 m3/h Refoulement nominal: 4,28 m |
|
Circulateur Grundfos Magna3 40-100 F / 220 mm - PN6/10 / 97924269
Tension: 230 V H max: 10 m P max: 359 W Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 1.66 A Numéro de commande: 97924269 Débit nominal: 12.16 m3/h Refoulement nominal: 6.797 m |
|
Grundfos Magna3 40-120 F / 250 mm - PN16 / 97924277
Tension: 230 V H max: 12 m P max: 427 W DN évacuation - diamètre: 40 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 1.96 A Numéro de commande: 97924277 Débit nominal: 14,14 m3/h Refoulement nominal: 7,263 m |
|
Pompe Grundfos Magna3 40-150 F / 250 mm - PN6/10 / 97924271
Tension: 230 V H max: 15 m P max: 608 W DN évacuation - diamètre: 40 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 2,78 A Numéro de commande: 97924271 Débit nominal: 16,03 m3/h Refoulement nominal: 9,189 m |
