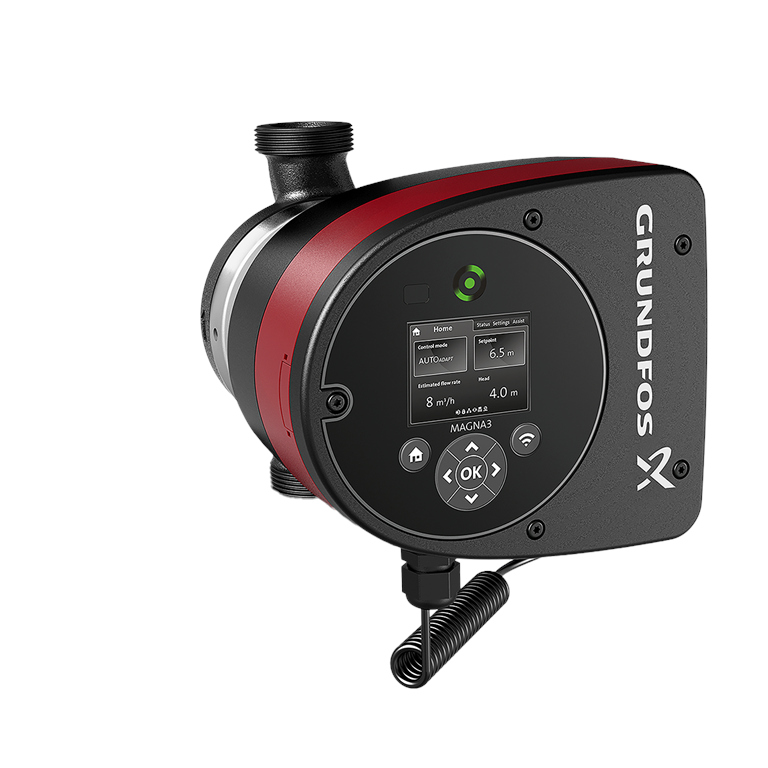

Grundfos Magna3 32-80 / 180 mm - PN10 / 97924256
Pompe de chauffage Grundfos Magna3 32-80 / 180mm - PN10 / 97924635
Aperçu
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Grâce à une technologie de pompage innovante et à des fonctions intelligentes telles que le fonctionnement automatique (AUTOADAPT), ces circulateurs à rotor noyé offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de votre installation.
Les pompes Magna3 sont spécialement conçues pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les institutions publiques. Des fonctions intelligentes sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre toujours le meilleur confort possible avec une efficacité maximale. La connexion au système de gestion technique du bâtiment permet un contrôle et une surveillance complets de l'installation, et l'application Grundfos GO peut également être utilisée pour le contrôle.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : grâce à la technologie de moteur de pointe avec vitesse automatiquement adaptée pour minimiser la consommation d'énergie - réduit considérablement les coûts d'exploitation.
- Installation & utilisation simples : montage rapide et écran LCD intuitif pour un réglage et une utilisation simples.
- Commande intelligente : adaptation automatique aux exigences changeantes grâce à des modes de commande tels que AUTOADAPT pour un confort et une efficacité optimaux.
- Longue durée de vie & fiabilité : construction robuste avec protection intégrée contre la marche à sec et la surchauffe pour un fonctionnement sûr et durable.
- Maintenance aisée : des fonctions de diagnostic avancées facilitent la détection des erreurs, la maintenance et augmentent l'efficacité de l'installation.
Domaines d'application
- Installations de chauffage pour systèmes de chauffage commerciaux
- Systèmes de refroidissement et de climatisation dans les applications commerciales et industrielles
- Installations de chauffage urbain pour le transfert et la distribution de chaleur
Régulation électronique, indice d'efficacité énergétique (IEE) ≤ 0.20 - BEST IN CLASS
Fonctions techniques
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤ 0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation réglable du débit (fonction FlowLimit)
- Connexion à la gestion technique du bâtiment via des modules enfichables en option
- Messages de fonctionnement et de défaut
- Communication analogique/numérique : 2xDO / 3xDI / 1xAI
- Saisie de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Paramètres techniques
| Débit nominal | 4,79 m³/h |
|---|---|
| Hauteur de refoulement nominale | 6,285 m |
| Hauteur de refoulement maximale | 8,0 m |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Température ambiante | 0 à 40 °C |
| Température max. Pression de service | 10 bar |
| Type de raccordement | G |
| Taille du raccord | 2 pouces |
| Niveau de pression nominale | PN10 |
| Longueur utile | 180 mm |
| Plage de température du fluide | -10 à 110 °C |
| Température du fluide en fonctionnement | 60 °C |
| Densité du fluide | 983,2 kg/m³ |
| Puissance absorbée maximale | 136 W |
| Puissance absorbée minimale | 9 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,09 A |
| Consommation maximale de courant | 1,19 A |
| Vitesse max. Vitesse de rotation | 4050 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0,18 |
| Poids net | 5,25 kg |
| Poids brut | 6 kg |
Matériaux
- Corps de pompe : fonte grise (ASTM A48-250B, EN 1561 EN-GJL-250)
- Matériau de la roue : Composite

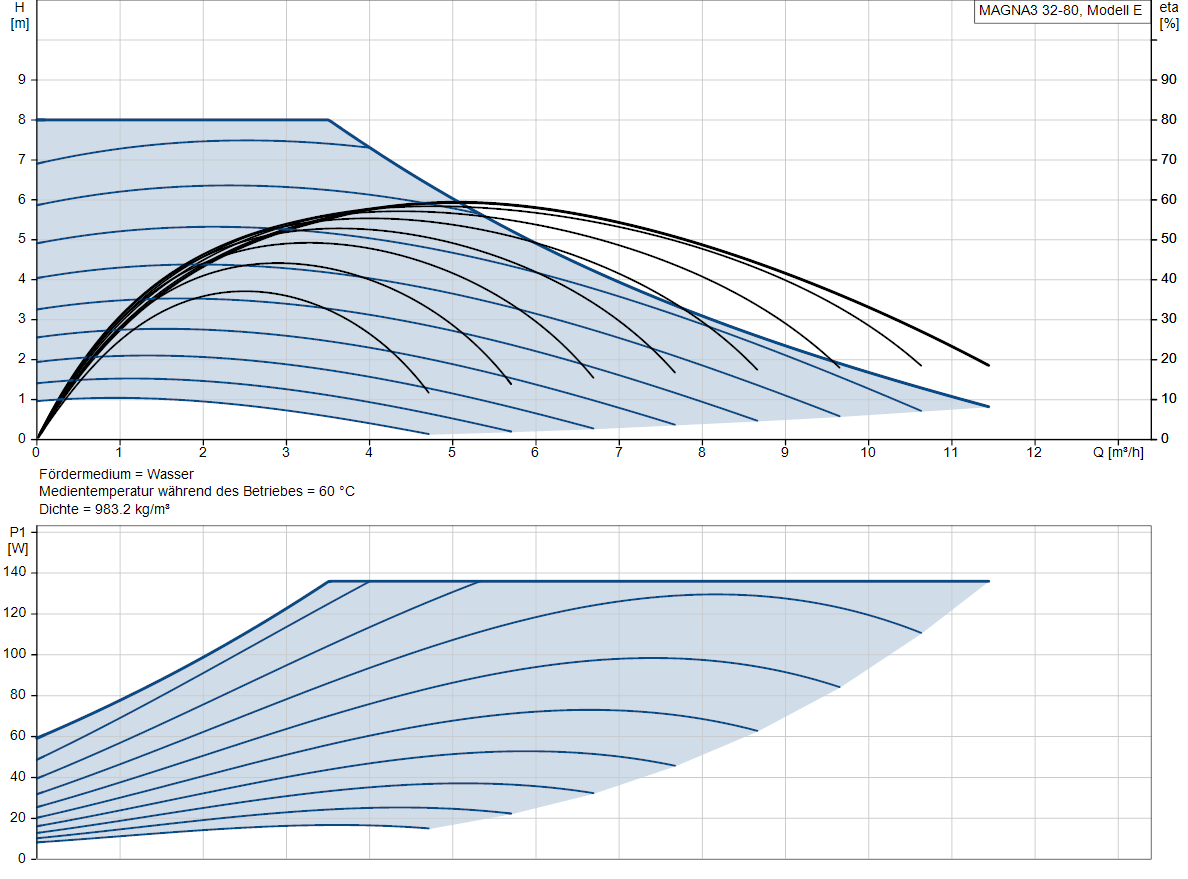

Courbe caractéristique de performance & dessin
| Tension | 230 V |
| H max Hauteur de refoulement | 8 m |
| P max Puissance maximale absorbée | 136 W |
| DN évacuation - diamètre | 2 '' |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,19 A |
| Numéro de commande | 97924256 |
| Débit nominal | 4,79 m3/h |
| Refoulement nominal | 6,285 m |
