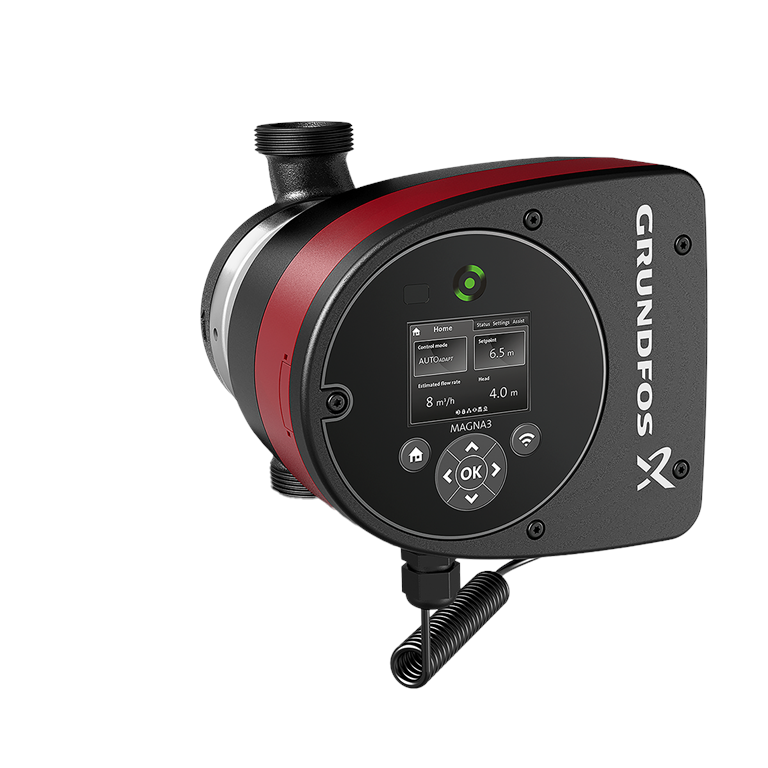

Grundfos Magna3 pompe de chauffage 32-100 / 180 mm - PN10 / 97924257
Pompe de chauffage Grundfos Magna3 32-100 / 180mm - PN10 / 97924636
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et de nombreuses fonctions intelligentes, comme la fonction automatique AUTOADAPT, ces circulateurs offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle précis qui s'adapte avec souplesse aux exigences de votre installation.
Les circulateurs à rotor noyé Magna3 sont spécialement conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les institutions publiques. Grâce à des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT, le réglage optimal de la pompe est toujours sélectionné afin de garantir un confort maximal avec une efficacité maximale.
L'intégration simple dans le système de gestion technique du bâtiment permet une régulation et une surveillance complètes. De plus, vous pouvez surveiller et commander la pompe de manière confortable avec l'application Grundfos GO.
Fonctions et caractéristiques
- Efficacité énergétique exceptionnelle : grâce à la technologie moderne du moteur à aimant permanent EC avec un indice d'efficacité énergétique (IEE) ≤0,17, la pompe s'adapte automatiquement aux besoins actuels et permet ainsi d'économiser de l'énergie et des coûts d'exploitation.
- Installation & utilisation simples : un montage rapide et une utilisation intuitive grâce à l'écran LCD ainsi qu'au clavier soft-touch rendent la manipulation particulièrement confortable.
- Commande intelligente : Modes de fonctionnement modulants, y compris pression constante, vitesse fixe, pression proportionnelle et température constante avec réglage automatique de la valeur de consigne par AUTOADAPT pour un point de fonctionnement optimal.
- Longue durée de vie & fiabilité : construction robuste en matériaux de haute qualité avec protection intégrée contre la marche à sec et la surchauffe pour un fonctionnement sûr et durable.
- Facilité d'entretien : des fonctions de diagnostic avancées permettent une détection précoce des erreurs, ce qui facilite considérablement l'entretien et la maintenance.
Domaines d'application
- Installations de chauffage dans les immeubles commerciaux
- Installations de refroidissement et de climatisation dans les applications commerciales et industrielles
- Installations de chauffage urbain et distribution de chaleur
Régulation électronique, indice d'efficacité énergétique (IEE) ≤ 0,20 - BEST IN CLASS
Paramètres techniques
| Débit nominal | 5,65 m³/h |
|---|---|
| Hauteur de refoulement nominale | 6,777 m |
| Hauteur de refoulement maximale | 100 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Température ambiante | 0 à 40 °C |
| Température max. Pression de service | 10 bar |
| Type de raccordement / Taille | G / 2 inch |
| Niveau de pression nominale | PN10 |
| Longueur de montage | 180 mm |
| Plage de température du fluide | -10 à 110 °C |
| Température du fluide pendant le fonctionnement | 60 °C |
| Densité | 983,2 kg/m³ |
| Puissance absorbée maximale | 171 W |
| P1 min. | 9 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,09 A |
| Consommation maximale de courant | 1,47 A |
| Vitesse max. Vitesse de rotation | 4530 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0.18 |
| Poids net | 5,25 kg |
| Poids brut | 6,04 kg |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Matériau de la roue : Composite

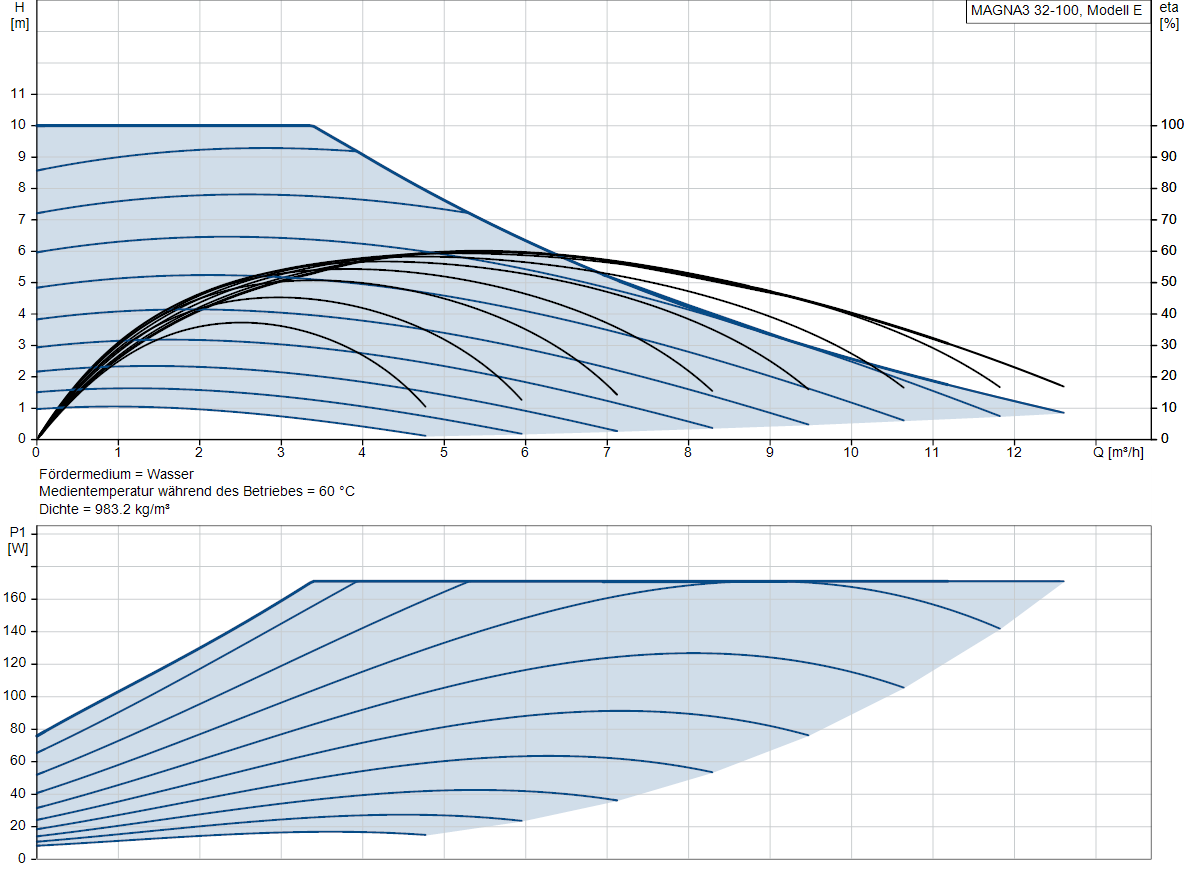

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 10 m |
| P max Puissance maximale absorbée | 171 W |
| DN évacuation - diamètre | 2 '' |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,47 A |
| Numéro de commande | 97924257 |
| Débit nominal | 5,65 m3/h |
| Refoulement nominal | 6,77 m |
| Variant | Prix | Disponibilité |
|---|
|
Grundfos Magna3 32-80 / 180 mm - PN10 / 97924256
Tension: 230 V H max: 8 m P max: 136 W DN évacuation - diamètre: 2 '' Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 1,19 A Numéro de commande: 97924256 Débit nominal: 4,79 m3/h Refoulement nominal: 6,285 m |
