VALVE DE RÉDUCTION Dn40 6/4"
Présentation du produit

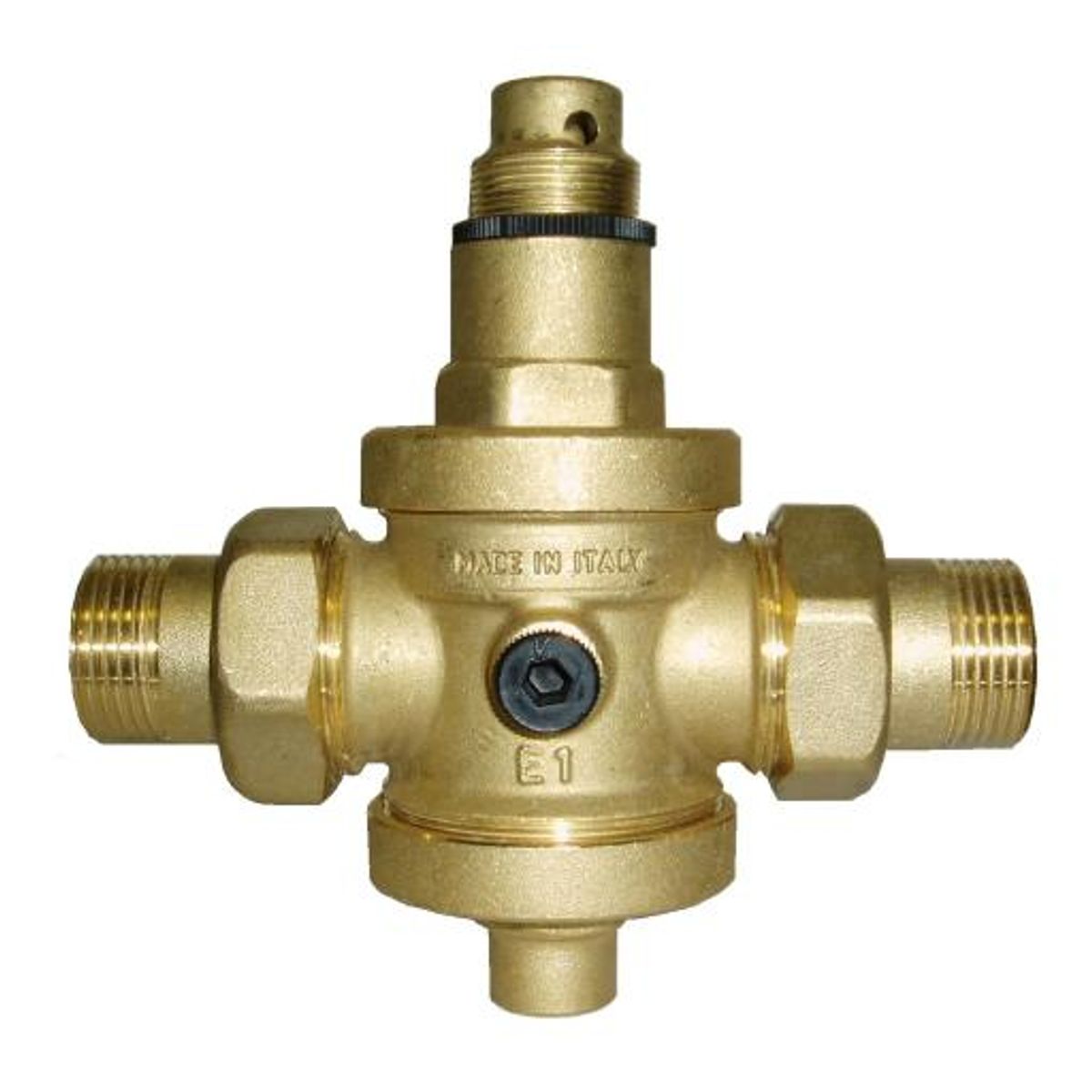

Vanne de réduction en laiton sous pression conçue pour maintenir une pression de sortie constante comprise entre 0,5 et 6,0 bars. Le réglage d'usine des vannes est fixé à 3 bars, ce qui garantit une régulation fiable et stable de la pression pour diverses applications d'installation. La vanne permet le raccordement d'un manomètre à filetage extérieur G 1/4" (manomètre non fourni) pour une indication précise de la pression de sortie.
Fonctions et caractéristiques
- Réducteur de pression en laiton de haute qualité avec piston interne en acier inoxydable pour une longue durée de vie et une résistance à la corrosion.
- Possibilité de raccorder un manomètre G1/4" pour un contrôle précis de la pression de sortie.
- Pression de service (PN) jusqu'à 25 bars.
- Pression de sortie réglable dans une plage de 0,5 à 6 bars – utilisation flexible en fonction des exigences spécifiques du système.
- Le préréglage d'usine à 3 bars facilite une mise en service immédiate sans réglage supplémentaire.
- Température de service maximale jusqu’à 80 °C
- Conception moderne en laiton de haute qualité pour une résistance à la pression et un fonctionnement à long terme.
Installation
Le réducteur de pression peut être installé dans n’importe quelle position sans que la gravité n’affecte son fonctionnement, ce qui offre une grande flexibilité dans les systèmes de distribution. Afin de protéger la vanne contre les impuretés présentes dans l'eau, il est indispensable d'installer un filtre autonettoyant à son entrée. Il est également recommandé d'installer un dispositif anti-coup de bélier pour protéger les composants internes de la vanne et l'ensemble du système.
Réglage de la pression
La vanne est testée et réglée avant emballage sur une pression de sortie de 3 bars. Après installation, la pression de sortie peut être facilement ajustée à l'aide de la vis de réglage :
- Desserrez la bague de blocage.
- Tournez la vis de réglage dans le sens des aiguilles d'une montre pour augmenter la pression.
- Tournez-la dans le sens inverse des aiguilles d'une montre pour réduire la pression.
- Le réglage s'effectue lorsque le système est fermé.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Matériau du corps | Laiton |
| Matériau du piston | Acier inoxydable |
| Brides | Deux filetages mâles (MM) |
| Possibilité de raccorder un manomètre | G 1/4" (non fourni) |
| Pression de service max. (PN) | 25 bar |
| Pression de sortie | 0,5 - 6 bars |
| Réglage d'usine de la pression de sortie | 3 bars |
| Température maximale de service | 80 °C |
| Type de vanne | Vanne de réduction à piston |
