Grundfos JP 4-47 PT-H / 20L domestique 99463875

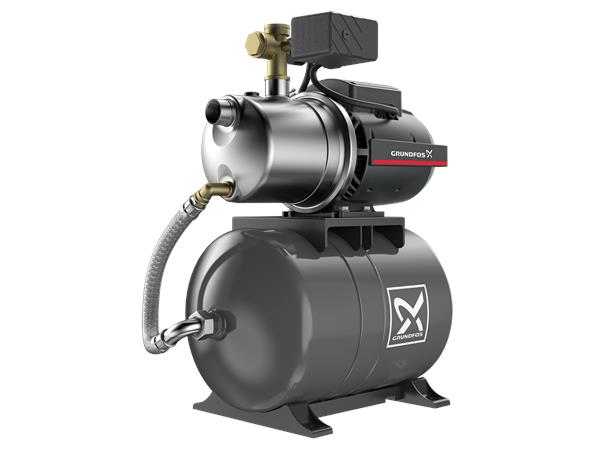

Station d'eau domestique Grundfos JP 4-47 PT-H / 20L 99463875
Aperçu
La station d'eau domestique Grundfos JP 4-47 PT-H combine une pompe Grundfos JP à longue durée de vie avec un pressostat intégré, un manomètre et un réservoir de pression à membrane (modèle GT-H) de 20 litres monté horizontalement, qui réduit efficacement les coups de bélier dans les canalisations. Deux prises de pression permettent une installation flexible et facile.
Ce système offre une alimentation en eau fiable à pression constante grâce à une mise en marche et un arrêt automatiques en fonction de la consommation, commandés par le pressostat en combinaison avec le réservoir de pression à membrane. Le réservoir de pression à membrane réduit en même temps les cycles de commutation, car il stocke l'eau en tampon en cas de faible consommation ou de fuite. La pression de mise en marche est réglée en usine à 2,2 bars.
La pompe robuste et résistante à la corrosion est auto-amorçante jusqu'à une hauteur d'aspiration de 8 m et prend également en charge le pompage de fluides contenant de l'air. Une protection contre la surchauffe arrête immédiatement la pompe en cas de surchauffe, tandis que le moteur refroidi par air avec des roulements à billes de haute qualité et lubrifiés en permanence assure un fonctionnement silencieux et durable.
Fonctions et caractéristiques
- Commande automatique pour un approvisionnement en eau constant
- Réservoir de pression à membrane de 20 litres pour réduire les coups de bélier
- Pompe auto-amorçante jusqu'à 8 m de hauteur d'aspiration
- Corps de pompe robuste en acier inoxydable résistant à la corrosion
- Protection contre la surchauffe pour un fonctionnement sûr
- Moteur refroidi par air avec roulements à billes à longue durée de vie
- Installation flexible grâce à deux raccords de refoulement disponibles
- Capable de pomper des fluides contenant de l'air
- Pression de mise en marche réglée en usine à 2,2 bar, réglable de 1.0 à 5.0 bar
Installation
- Plage de température ambiante : 0 à 40 °C
- Pression de service maximale : PN 6 bar
- Raccord de tuyau selon ISO 228-1
- Type de raccord entrée et sortie : G(F)
- Taille du raccord d'aspiration : 1 inch
- Taille du raccord de refoulement : 1 inch
- Niveau de pression nominale : PN 6
Paramètres techniques
| Débit nominal | 4 m³/h |
|---|---|
| Hauteur de refoulement nominale | 41 m |
| Code GLRD | BBVP |
| Agréments | CE, EAC, UKCA |
| Classe de réception ISO | ISO9906:2012 3B |
| Code Version | A |
| Code Modèle | A |
| Pression de démarrage ajustable | oui |
| Pression de démarrage | 1.0 - 5.0 bar (préréglée à 2.2 bar) |
| Volume du réservoir | 20 l |
| Vitesse de rotation de référence | 2800 1/min |
Matériaux utilisés
| Corps de pompe | Acier inoxydable (AISI 304 / EN 1.4301) |
|---|---|
| Enveloppe de pompe | EN 1.4301 |
| Matériau de la roue | Matériau composite PPO-20GF |
Fluide pompé
| Plage de température du fluide | 0 à 40 °C |
|---|---|
| Température du fluide pendant le fonctionnement | 20 °C |
| Densité | 998,2 kg/m³ |
Caractéristiques électriques
| Puissance absorbée (P1) | 850 W |
|---|---|
| Puissance nominale du moteur (P2) | 0,56 kW |
| Fréquence du réseau | 50 Hz |
| Tension assignée | 1 x 230 V |
| Courant assigné | 3,8 A |
| Courant de démarrage | 11,3 A |
| Vitesse de rotation assignée | 2800 1/min |
| Taille du condensateur de service | 12 µF / 450 V |
| Degré de protection (IEC 34-5) | IP44 |
| Classe d'isolation (IEC 85) | F |
| Longueur du câble | 1,5 m |
| Fiche secteur | SCHUKO |
Type de commande
| Type de fiche | Type E/F (CEE7/7) |
|---|
Autres
| Poids net | 14 kg |
|---|---|
| Poids brut | 17,6 kg |
Courbe de puissance
| Q max débit maximal | 66 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 42,1 m |
| P max Puissance maximale absorbée | 0,8 kW |
| DN évacuation - diamètre | 1 '' |
| Longueur du câble | 1,5 m |
| Max. température du liquide pompé | 40 °C |
| Volume du conteneur | 20 l |
| Pression de mise en marche | 2,2 bar |
| Courant maximal du moteur | 3,8 A |
