SMB7 / PME22 / 50l
SMB7 / PME22 / 50l
Vue d'ensemble
La pompe submersible SMB 7 est conçue pour les puits d'un diamètre de 200 mm et plus. Cette pompe multicellulaire est fabriquée en acier inoxydable et le moteur est refroidi par le liquide pompé, ce qui garantit un fonctionnement fiable. Les pompes de la série SMB aspirent le liquide par le bas de la pompe. La conception compacte et les matériaux de qualité font de cette série une solution idéale pour les applications agricoles, industrielles et domestiques.
Les pompes de la série SMB sont conçues pour pomper de l'eau propre sans contamination mécanique ou abrasive.
La station d'eau domestique équipée d'une pompe submersible PumpS SMB7, d'un pressostat numérique PumpS PME 22 et d'un réservoir sous pression de type 50 convient à l'approvisionnement en eau potable et domestique, à l'irrigation ou aux applications industrielles.
Fonctions et caractéristiques
- Le pressostat numérique PumpS PME22 est utilisé pour contrôler la pompe avec une protection intégrée contre la marche à sec, une temporisation et une protection personnalisée du moteur.
- Pressions de marche et d'arrêt réglables : les réglages d'usine sont de 2,7 bar et 4,4 bar, et le fonctionnement par bouton-poussoir est simple et sans clé.
- Protections : contre la marche à sec, l'appel de courant élevé (avec réglage numérique) et la haute pression.
- Conception compacte et robuste en acier inoxydable pour une longue durée de vie et des performances fiables.
- Moteur refroidi par liquide de pompage pour un fonctionnement optimal.
Matériaux de la pompe
- Corps extérieur de la pompe : acier inoxydable AISI304
- Corps extérieur du moteur : acier inoxydable AISI304
- Arbre : acier inoxydable AISI420B
- Roues : acier inoxydable AISI304

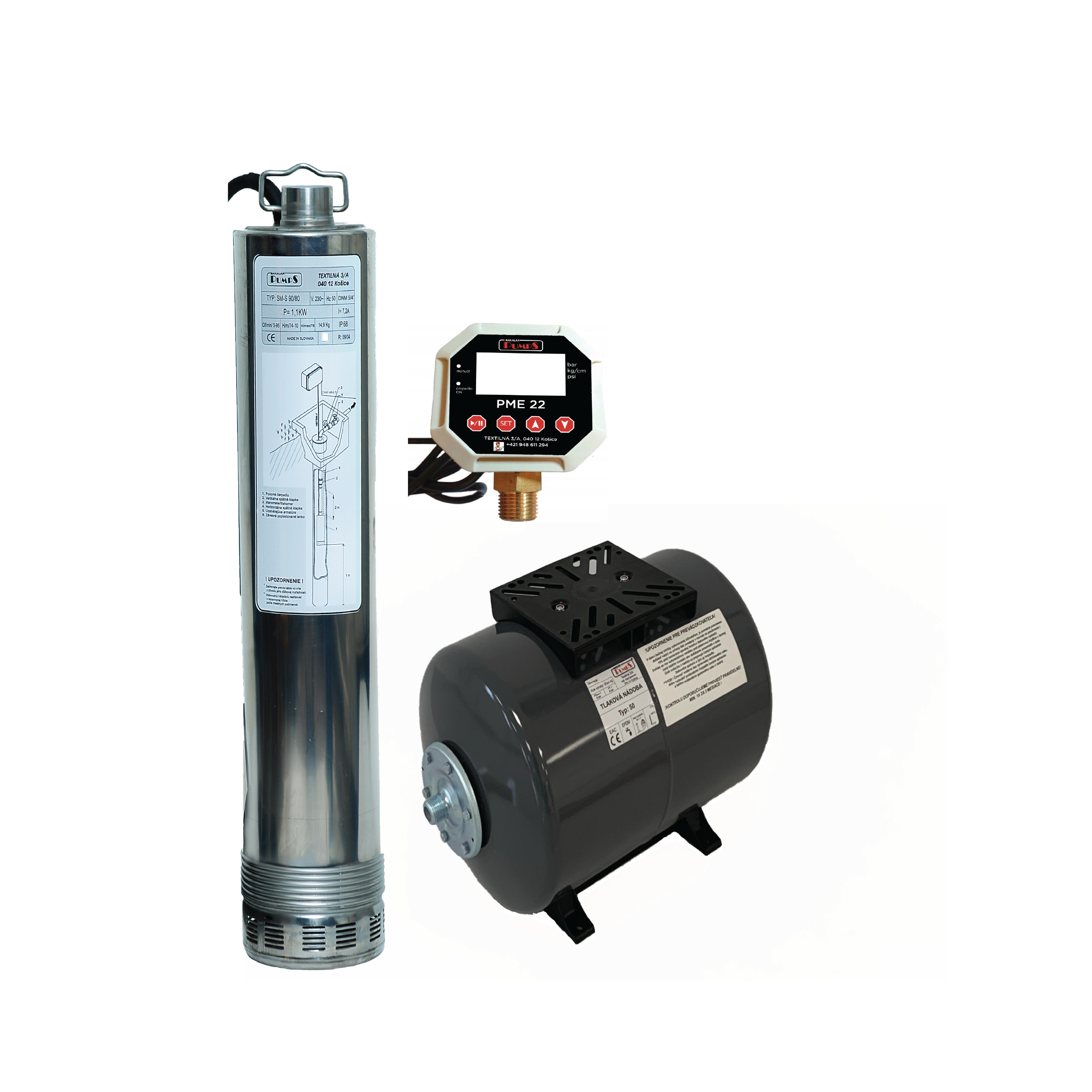

Contenu de l'ensemble
- Pompe submersible en acier inoxydable PumpS SMB7 avec 20 m de câble
- Réservoir sous pression PumpS Italy Type 50 (photo d'illustration, la taille et la couleur réelles peuvent varier)
- Pressostat numérique PumpS PME 22
Paramètres techniques
| Pompe | SMB 7 |
|---|---|
| Type de pompe | Pompe submersible multicellulaire |
| Matériau du corps | Acier inoxydable AISI304 |
| Matériau de l'arbre | Acier inoxydable AISI420B |
| Matériau de la roue | Acier inoxydable AISI304 |
| Diamètre du puits | Minimum 200 mm |
| Longueur du câble | 20 m |
| Refroidissement du moteur | Liquide pompé |
| Pressostat numérique | PME 22 |
| Pression de commutation | 2,7 bar (réglable) |
| Pression de coupure | 4,4 bar (réglable) |
| Protection contre la marche à sec | Oui, avec temporisation |
| Protection du moteur | Réglable numériquement en fonction des besoins |
| Réglage du courant | Réglable numériquement |
| Réservoir sous pression | Type 50 |
| Volume | 50 l |
Courbe de la pompe
Schéma d'installation
| Q max débit maximal | 65 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 78 m |
| P max Puissance maximale absorbée | 1,2 kW |
| Longueur du câble | 20 m |
| Max. température du liquide pompé | 30 °C |
| Diamètre de la pompe | 117 mm |
