Waterworks SMA80 avec pompe submersible, L-A31-V / 100 l
Waterworks SMA80 avec pompe submersible, L-A31-V / 100 l
Vue d'ensemble
Station d'épuration domestique complète avec pompe submersible intégrée et unité de contrôle, conçue spécialement pour l'agriculture et les habitations. La solution idéale pour un approvisionnement en eau fiable et efficace.

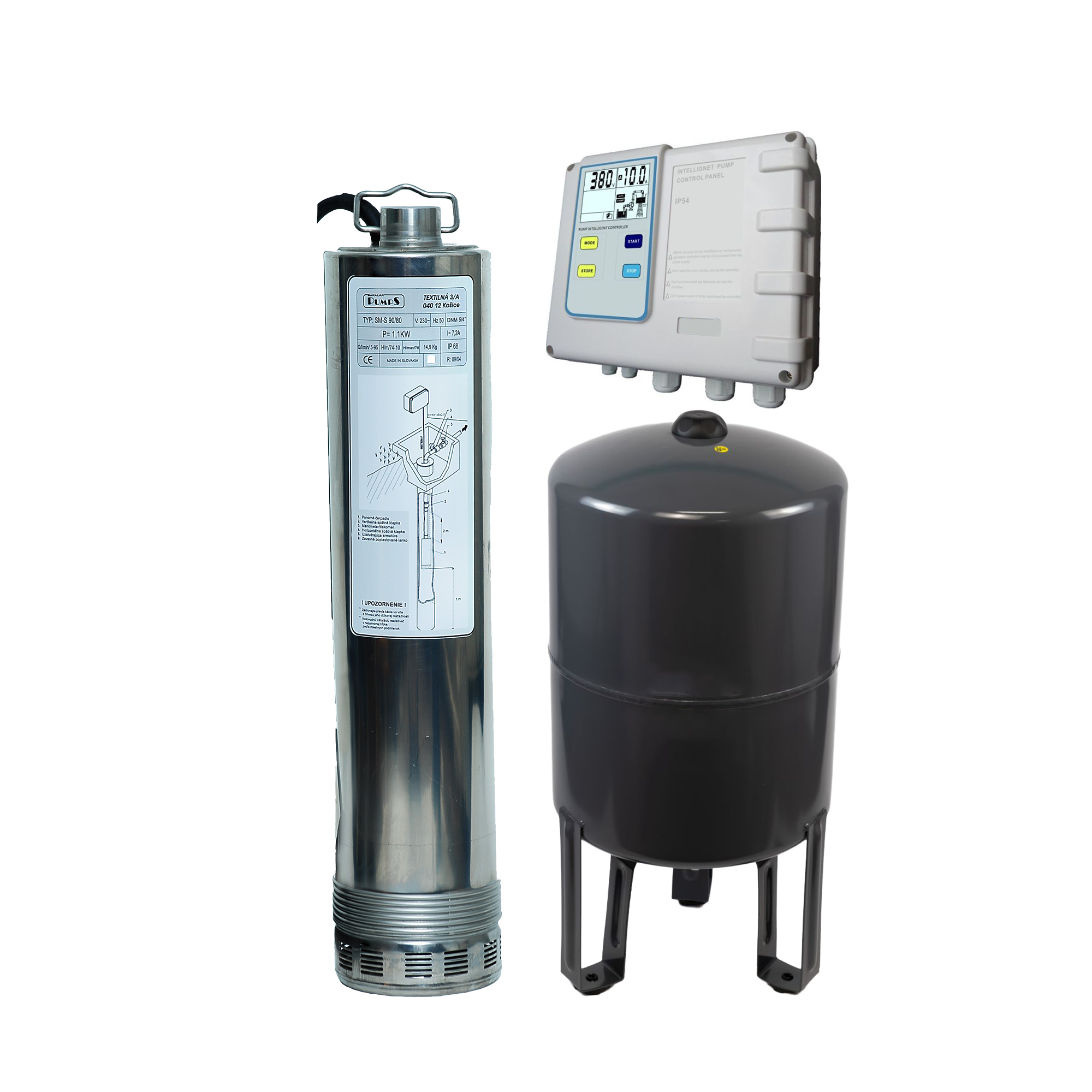

Le kit comprend
- Pompe submersible SMA 80V
- Réservoir sous pression de 100 l
- Unité de contrôle L-A31-V
Pompe submersible SMA80 / 400 V
Pompe multicellulaire en acier inoxydable, refroidie par le liquide pompé. Elle aspire le liquide par le bas de la pompe, ce qui garantit une fiabilité et une durabilité élevées. Sa conception compacte lui permet de fonctionner 24 heures sur 24 et 7 jours sur 7 dans les applications agricoles, industrielles et domestiques.
Important : les pompes de la série SMB sont conçues pour pomper de l'eau propre, exempte de contaminants mécaniques et abrasifs.
Les matériaux utilisés pour la pompe
- Corps extérieur de la pompe : acier inoxydable AISI 304
- Corps extérieur du moteur : acier inoxydable AISI 304
- Arbre de la pompe : acier inoxydable AISI 420B
- Roues : Acier inoxydable AISI 304
Unité de contrôle L-A31-V
L'unité de contrôle numérique assure une protection complète de la pompe, affiche les paramètres de fonctionnement et informe sur les éventuels dysfonctionnements grâce à un écran numérique précis. Il remplace les pressostats traditionnels et permet un réglage précis de la pression avec une résolution de 0,1 bar.
La pompe se met automatiquement en marche lorsque la pression chute jusqu'à la valeur définie et s'arrête lorsque la pression maximale définie est atteinte. Il permet de contrôler une pompe d'une capacité de 0,75 à 4 kW à 400 V.
Fonctions de l'unité de protection et de contrôle
- Alternance automatique de la pompe
- Protection du moteur
- Protection contre la haute et la basse tension
- Alarme sonore en cas de haute pression et de défaut
- Protection contre les défaillances de phase
- Protection en cas de séquence de phases incorrecte
- Protection anti-cyclage
- Protection contre la corrosion en cas d'inactivité prolongée
- Possibilité de régler le fonctionnement automatique ou manuel
- Réglage numérique de la pression d'enclenchement et de déclenchement et de la valeur de surpression
- Écran LCD affichant les 5 derniers défauts et les informations sur le fonctionnement de la pompe
- Contact sans tension pour l'indication des défauts
- Étalonnage automatique des paramètres lors de la première mise en service
- Classe de protection IP65
- Connectivité Modbus RS485
Paramètres techniques
| Paramètre | Valeur / Description |
|---|---|
| Type de pompe | Pompe submersible multicellulaire |
| Tension d'alimentation | 400 V |
| Moteur | Refroidi par liquide, en acier inoxydable |
| Puissance du moteur | 0,75 - 4 kW (l'unité de contrôle prend en charge cette gamme) |
| Matériau du corps de pompe | Acier inoxydable AISI 304 |
| Matériau du corps du moteur | Acier inoxydable AISI 304 |
| Matériau de l'arbre | Acier inoxydable AISI 420B |
| Matériau de la roue | Acier inoxydable AISI 304 |
| Volume du réservoir sous pression | 100 litres |
| Unité de contrôle | L-A31-V, numérique avec affichage et protections multiples |
| Degré de protection de l'unité de contrôle | IP54 |
| Protocole de communication | Modbus RS485 |
| Fonction | Assurer le contrôle et la protection automatiques de la pompe, permettre une commutation précise de la pression |
Courbe de la pompe
Diagramme d'alimentation en eau
| Q max débit maximal | 100 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 80 m |
| P max Puissance maximale absorbée | 1,6 kW |
| Longueur du câble | 20 m |
| Max. température du liquide pompé | 30 °C |
| Volume du conteneur | 100 l |
| Diamètre de la pompe | 128 mm |
