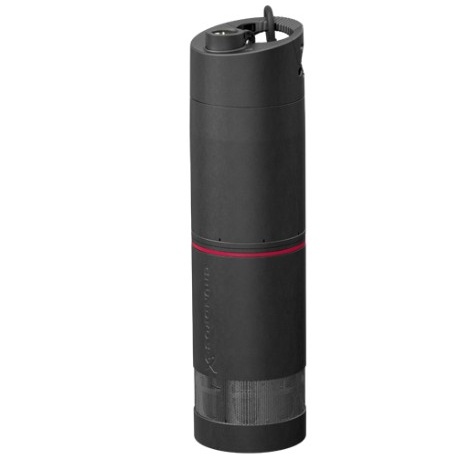

Grundfos SBA 3-35 M Pompe submersible sans flotteur 92713049
SBA 3-35 M
Vue d'ensemble
La Grundfos SBA 3-35 M est une pompe submersible de 5" conçue pour l'alimentation en eau et l'augmentation de la pression dans les applications domestiques et d'eau de pluie. Elle est fabriquée en acier inoxydable résistant à la corrosion, ce qui lui assure une longue durée de vie et une grande fiabilité.
Une double garniture mécanique d'arbre assure un fonctionnement sans problème de la pompe.
La SBA 3-35 M est équipée d'un câble d'alimentation de 15 mètres et peut être installée jusqu'à une profondeur maximale de 10 mètres sous la surface de l'eau. La température recommandée pour le liquide est comprise entre 0 °C et 40 °C.
Une crépine d'entrée située au bas de la pompe permet de pomper l'eau à partir d'un niveau bas, tandis qu'une crépine en acier inoxydable d'une maille de 1 mm empêche les grosses particules de pénétrer dans l'unité.
Le modèle monophasé est doté d'une protection thermique intégrée qui protège le moteur contre les surcharges.
Le moteur est situé dans la partie supérieure du manchon de la pompe et est refroidi directement par le liquide pompé, ce qui garantit un fonctionnement optimal.
Fonctions et caractéristiques
- Construction durable en acier inoxydable
- Double garniture mécanique d'arbre pour plus de fiabilité
- Protection intégrée contre les surcharges thermiques
- Câble d'alimentation de 15 mètres de long pour une installation flexible
- Peut être installé jusqu'à 10 mètres de profondeur
- Crépine en acier inoxydable avec un maillage de 1 mm pour la protection contre les grosses particules
- Moteur refroidi directement par le liquide pompé
- Clapet anti-retour inclus
Paramètres techniques
| Unités de contrôle | |
|---|---|
| Interrupteur à flotteur | Non |
| Liquide | |
| Liquide pompé | Liquide pompé |
| Plage de température du liquide | 0 .. 40 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité | 998,2 kg/m³ |
| Données techniques | |
| Débit nominal | 3,6 m³/h |
| Hauteur nominale de transport | 24.6 m |
| Taille maximale des particules | 1 mm |
| Homologations | CE |
| Bande de tolérance de la courbe | ISO9906:2012 3B |
| Clapet anti-retour | Oui |
| Pression de démarrage réglable | Non |
| Pression de démarrage | 1,5 bar |
| Matériaux | |
| Corps de la pompe | Matériau composite (PP - GF30) |
| Roue | Matériau composite (PPO-20GF) |
| Installation de la pompe | |
| Plage de température ambiante | -10 .. 50 °C |
| Type de raccordement côté aspiration | Crépine |
| Sortie de refoulement | G 1" |
| PN pour le raccordement des tuyaux | PN 6 |
| Profondeur d'installation maximale | 10 m |
| Données électriques | |
| Puissance absorbée P1 | 0,75 kW |
| Puissance P2 | 0,47 kW |
| Fréquence | 50 Hz |
| Tension nominale | 1 x 220-240 V |
| Courant nominal | 3.5 A |
| Courant électrique de démarrage | 12 A |
| Cos phi | 0.940 |
| Vitesse nominale | 2800 tr/min |
| Taille du condensateur - fonctionnement | 12 µF/450 V |
| Couverture | IP X8 |
| Isolation | F |
| Norme de protection contre l'explosion | Oui |
| Longueur du câble | 15 m |
| Type de câble | H07RN-F 3G1 |
| Fiche | Fiche Schuko |
| Autres données | |
| Poids net | 13 kg |
| Poids brut | 14 kg |
| Quantité transportée | 0.04 m³ |
| Pays d'origine | Italie (IT) |
| Numéro de classement tarifaire | 84137029 |
Courbe de la pompe
| Q max débit maximal | 110 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 34 m |
| P max Puissance maximale absorbée | 0,8 kW |
| Longueur du câble | 15 m |
| Interrupteur à flotteur | N |
| Poids | 10 kg |
| Max. température du liquide pompé | 40 °C |
| Diamètre de la pompe | 150 mm |
| Pression de mise en marche | 1,5 bar |
| EAN | 5715118529347 |
| Immersion maximale du moteur | 10 m |
