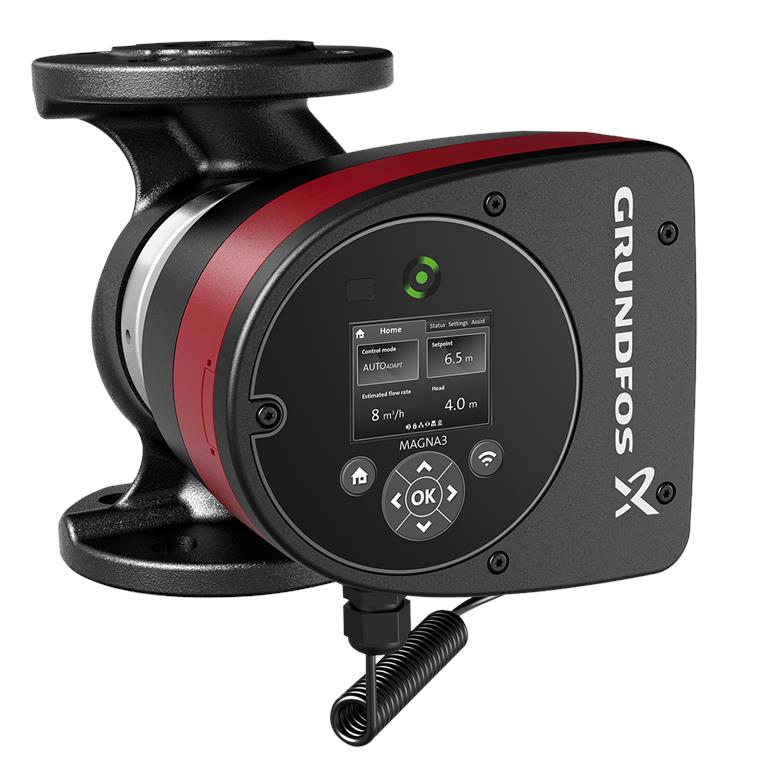

Grundfos Magna3 40-40 F / 220mm - PN6/10 / 97924266
Pompe de chauffage Grundfos Magna3 40-40 F / 220mm - PN6/10 / 97924645
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et d'une multitude de fonctions intelligentes telles que la fonction AUTOADAPT pour un fonctionnement automatique, ces circulateurs à rotor noyé offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de votre installation.
Ils sont conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics. Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe afin de toujours garantir le meilleur confort possible et une efficacité maximale.
La connexion au système de gestion du bâtiment permet une régulation et une surveillance complètes. Il est également possible d'utiliser l'application Grundfos GO pour commander et surveiller la pompe.
Fonctions et avantages
Grâce à la technologie de moteur la plus moderne, la Magna3 garantit une consommation de puissance particulièrement faible. Elle adapte automatiquement sa vitesse aux besoins réels et minimise ainsi la consommation d'énergie, ce qui contribue considérablement à la réduction des coûts d'exploitation.
Le Magna3 est conçu pour une installation simple et rapide. L'écran LCD facile à lire permet de régler et d'utiliser la pompe de manière intuitive.
Des modes de commande avancés adaptent la pompe à la demande, en fonction de l'évolution des besoins. La fonction AUTOADAPT détecte automatiquement le point de fonctionnement optimal pour un confort et une efficacité maximum.
Une construction robuste et des matériaux de haute qualité garantissent une longue durée de vie. Les fonctions de protection intégrées telles que la protection contre la marche à sec et la protection contre la surchauffe garantissent un fonctionnement sûr et minimisent les risques de panne.
Grâce à des fonctions de diagnostic avancées, le Magna3 permet une détection précoce des erreurs. Les informations sur l'état de fonctionnement facilitent la maintenance et le dépannage, économisent du temps et des coûts et augmentent l'efficacité de l'installation.
Domaines d'application
- Systèmes de chauffage : idéal pour les systèmes de chauffage commerciaux.
- Installations de refroidissement et de climatisation : fonctionnement fiable des circuits de refroidissement dans le commerce et l'industrie.
- Installations de chauffage urbain : transmission et distribution de chaleur urbaine.
Régulation électronique, indice d'efficacité énergétique (IEE) ≤0.20 - BEST IN CLASS
Fonctions techniques
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses dans la livraison
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable avec fonction FlowLimit
- Connexion à la gestion technique du bâtiment via des modules enfichables en option
- Messages de fonctionnement et de défaut
- Possibilités de communication analogique/numérique : 2x DO, 3x DI, 1x AI
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Données techniques
| Débit nominal | 7,99 m³/h |
|---|---|
| Hauteur de refoulement nominale | 2,59 m |
| Hauteur de refoulement maximale | 40 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
Matériaux
- Corps de pompe : fonte grise
- Corps de pompe : EN 1561 EN-GJL-250
- Corps de pompe : ASTM A48-250B
- Matériau de la roue : Composite
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccord : DIN
- Taille du raccord : DN 40
- Niveau de pression nominale : PN6/10
- Longueur de montage : 220 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Plage de température du fluide pendant le fonctionnement : 60 °C
- Densité : 983,2 kg/m³
Caractéristiques électriques
- Puissance absorbée maximale : 98 W
- P1 minimale : 12 W
- Fréquence du réseau : 50 / 60 Hz
- Consommation minimale de courant : 0,11 A
- Consommation maximale de courant : 0,87 A
- Vitesse maximale : 3030 1/min
- Indice de protection : X4D
- Classe d'isolation : F
Autres
- Indice d'efficacité énergétique (IEE) : 0,19
- Poids net : 9,7 kg
- Poids brut : 10,8 kg

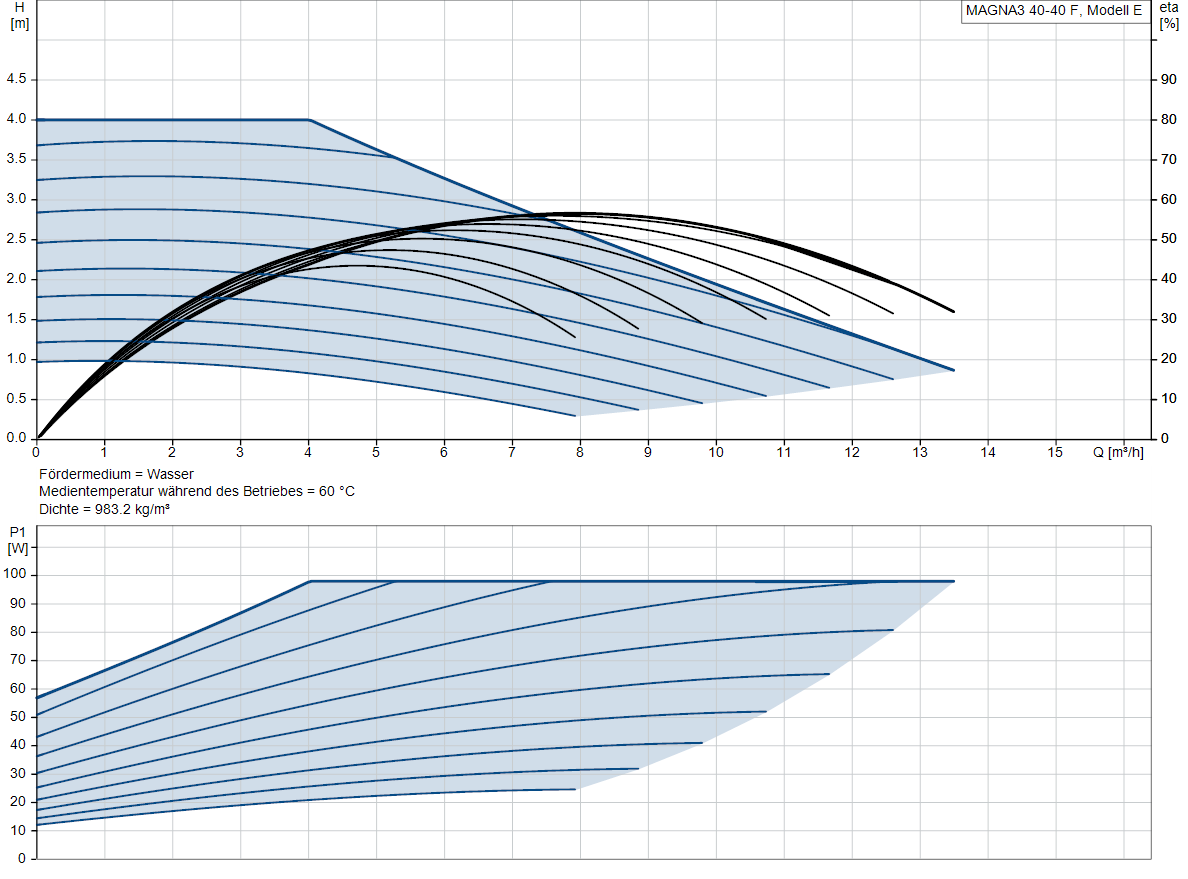

Courbe caractéristique de puissance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 4 m |
| P max Puissance maximale absorbée | 98 W |
| DN évacuation - diamètre | 40 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 0,87 A |
| Numéro de commande | 97924266 |
| Débit nominal | 7,99 m3/h |
| Refoulement nominal | 2,59 m |
