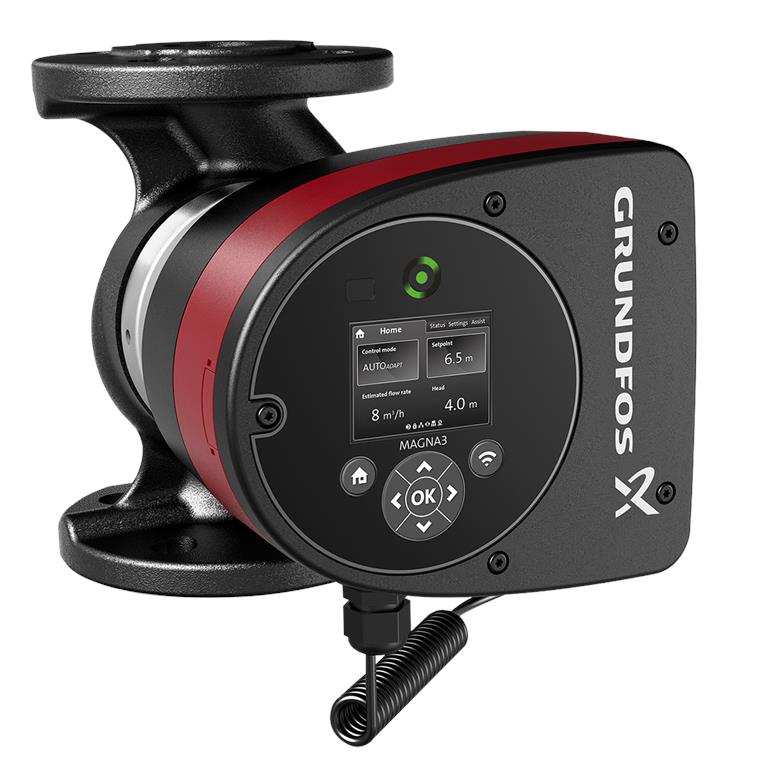

Pompe de chauffage Grundfos Magna3 32-100 F / 220 mm - PN6/10 / 97924258
Pompe de chauffage Grundfos Magna3 32-100 F / 220mm - PN6/10 / 97924637
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et de fonctions intelligentes comme AUTOADAPT, ils offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de votre installation.
Ces circulateurs à rotor noyé sont spécialement conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics. Des fonctions telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre un confort optimal et une efficacité maximale.
La pompe peut être entièrement contrôlée et surveillée via la connexion au système de gestion technique du bâtiment. L'application Grundfos GO permet également de surveiller et de contrôler facilement la pompe.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : grâce à la technologie de moteur de pointe, la Magna3 adapte automatiquement sa vitesse à la demande et minimise la consommation d'énergie, ce qui réduit considérablement les coûts d'exploitation.
- Simplicité d'installation et d'utilisation : Conçu pour un montage rapide, soutenu par un écran LCD intuitif pour un réglage facile.
- Contrôle et adaptation intelligents : les modes de contrôle avancés et la fonction AUTOADAPT garantissent une adaptation optimale aux besoins changeants pour un transfert efficace des fluides.
- Longue durée de vie & grande fiabilité : une construction robuste, des matériaux de haute qualité et des fonctions de protection telles que la protection contre la marche à sec et la protection contre la surchauffe garantissent une utilisation sûre et durable.
- Facilité d'entretien : des fonctions de diagnostic avancées fournissent des informations d'état détaillées et facilitent l'entretien et le dépannage, tout en économisant du temps et des coûts.
Domaines d'application
- Systèmes de chauffage dans les systèmes commerciaux
- Systèmes de réfrigération et de climatisation dans les applications commerciales et industrielles
- Installations de chauffage urbain pour le transfert et la distribution de chaleur
Régulation électronique, indice d'efficacité énergétique (IEE) ≤ 0.20 - BEST IN CLASS
Fonctions techniques
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤ 0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses dans la livraison
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment via des modules enfichables en option
- Messages de fonctionnement et de défaut avec possibilités de communication (analogique/numérique : 2xDO / 3xDI / 1xAI)
- Saisie de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Paramètres techniques
| Débit nominal | 5,65 m³/h |
|---|---|
| Hauteur de refoulement nominale | 6,777 m |
| Hauteur de refoulement maximale | 100 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Matériau de la roue : composite
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccord : DIN
- Taille du raccord : DN 32
- Niveau de pression nominale : PN6/10
- Longueur de montage : 220 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Plage de température de service : jusqu'à 60 °C
- Densité : 983,2 kg/m³
Caractéristiques électriques
- Puissance absorbée maximale : 171 W
- Puissance absorbée P1 minimale : 9 W
- Fréquence du réseau : 50 / 60 Hz
- Consommation minimale de courant : 0,09 A
- Consommation maximale de courant : 1,47 A
- Vitesse maximale : 4530 1/min
- Indice de protection : X4D
- Classe d'isolation : F
Autres
- Indice d'efficacité énergétique (IEE) : 0.18
- Poids net : 7,63 kg
- Poids brut : 8,82 kg

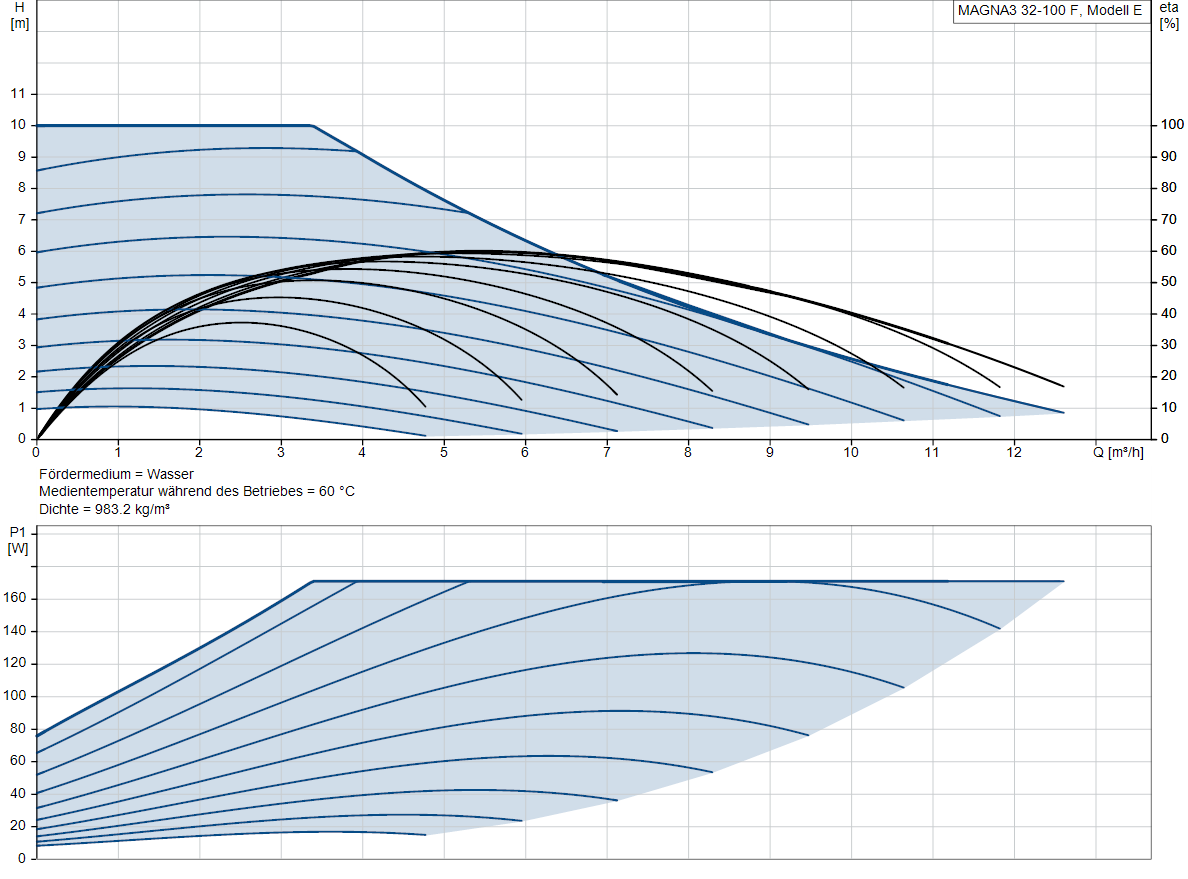

Courbe caractéristique de puissance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 10 m |
| P max Puissance maximale absorbée | 171 W |
| DN évacuation - diamètre | 32 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,47 A |
| Numéro de commande | 97924258 |
| Débit nominal | 5,65 m3/h |
| Refoulement nominal | 6,77 m |
