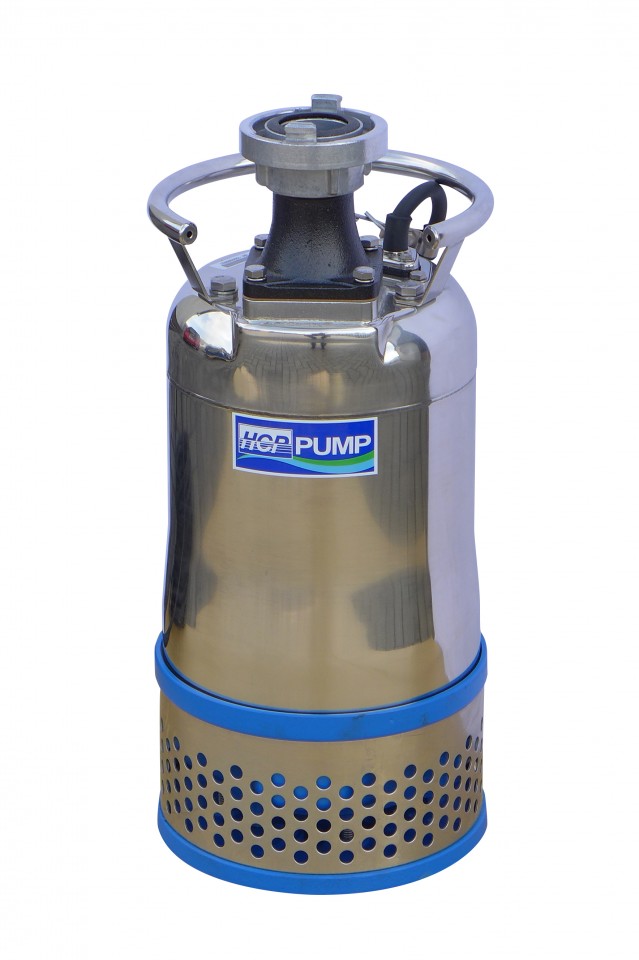

Pompe de chantier HCP 50ASH 22,2 / 400V
Aperçu
La série de pompes ASH de la société HCP représente des pompes de chantier compactes, spécialement conçues pour le pompage de liquides contaminés mécaniquement. Les roues de la pompe sont composées d'un alliage à haute teneur en chrome, traité thermiquement et renforcé (HCR) pour une résistance à l'abrasion extrêmement résistante. Avec un corps de pompe et un moteur en acier inoxydable ainsi qu'une crépine d'aspiration robuste, cette pompe est parfaitement équipée pour les utilisations difficiles. Le couvercle d'aspiration en fonte perlitique trempée et d'autres composants en fonte grise complètent la construction durable.
Cette pompe de chantier est équipée de garnitures mécaniques SiC/SiC à double effet, lubrifiées en permanence à l'huile et protégées en outre par un Gufero contre la pénétration de saletés. Le moteur électrique à sec dispose d'une protection thermique intégrée (bimétal) et est entouré par le fluide pompé, ce qui permet de l'utiliser même lorsque le niveau de liquide est bas dans de grands réservoirs.
Fonctions et caractéristiques
- Pompage de liquides contaminés mécaniquement avec jusqu'à 10% de sable et de boue.
- Roues à haute résistance à l'abrasion en alliage à haute teneur en chrome (HCR)
- Corps en acier inoxydable pour les pompes et les moteurs et arbre en acier inoxydable pour la résistance à la corrosion
- Double garniture mécanique SiC/SiC avec remplissage d'huile permanent pour une longue durée de vie
- Protection supplémentaire de la garniture mécanique par Gufero contre les impuretés
- Moteur électrique à sec avec fonction de protection thermique bimétallique intégrée
- Totalement submersible, donc idéal pour l'utilisation en immersion
- Aptitude à pomper de l'eau d'une densité allant jusqu'à 1100 kg/m³ et des températures allant jusqu'à 40 °C
- Moteur électrique enveloppé pour un fonctionnement même à bas niveau dans les grands réservoirs
Matériaux
- Corps de pompe : acier inoxydable 1.4301
- Boîtier du moteur : acier inoxydable 1.4301
- Arbre : acier inoxydable 1.4000
- Roue : alliage à haute teneur en chrome (HiCr / fonte au chrome)
- Couvercle d'aspiration : fonte perlitique, trempée à 50HCR
- Autres éléments de construction : Fonte grise
Domaines d'application
- Pompage d'eau contenant jusqu'à 10% d'impuretés de sable et de boue.
- Mines, industrie des minerais, canaux et réservoirs avec dépôts de matières solides
- Industrie du bâtiment, y compris le génie civil, la construction de tunnels et les travaux de terrassement.
Paramètres techniques
| Modèle | HCP 50ASH 22,2 / 400V |
|---|---|
| Fonction | Pompage de liquides contaminés mécaniquement jusqu'à 10% de matières solides. |
| Corps de pompe | Acier inoxydable 1.4301 |
| Boîtier du moteur | Acier inoxydable 1.4301 |
| Arbre | Acier inoxydable 1.4000 |
| Matériau de la roue | Alliage à haute teneur en chrome (HiCr / fonte au chrome), traité thermiquement et renforcé |
| Couvercle d'aspiration | Fonte perlitique, trempée (50HCR) |
| Autres composants | Fonte grise |
| Joints d'étanchéité | Garnitures mécaniques doubles SiC/SiC avec remplissage d'huile permanent, avec protection Gufero supplémentaire. |
| Type de moteur | Moteur électrique à rotor sec avec protection thermique (bimétallique) |
| Tension d'alimentation | 400V |
| Température maximale de l'eau | 40 °C |
| Densité maximale du liquide pompé | 1100 kg/m³ |
| Taux de sable et de boue dans le fluide | jusqu'à 10 %. |
| Dimensions totales | Voir dessin technique |

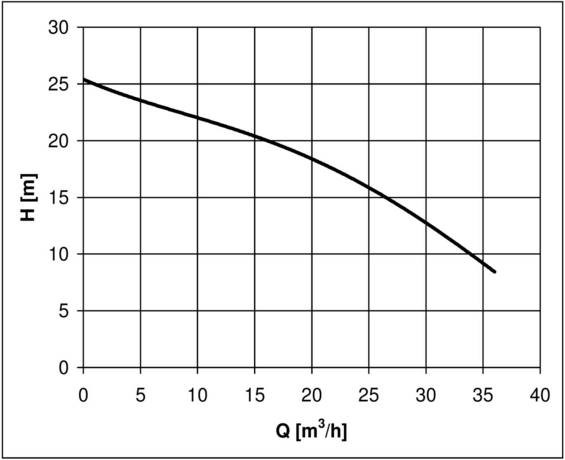

Courbe de puissance

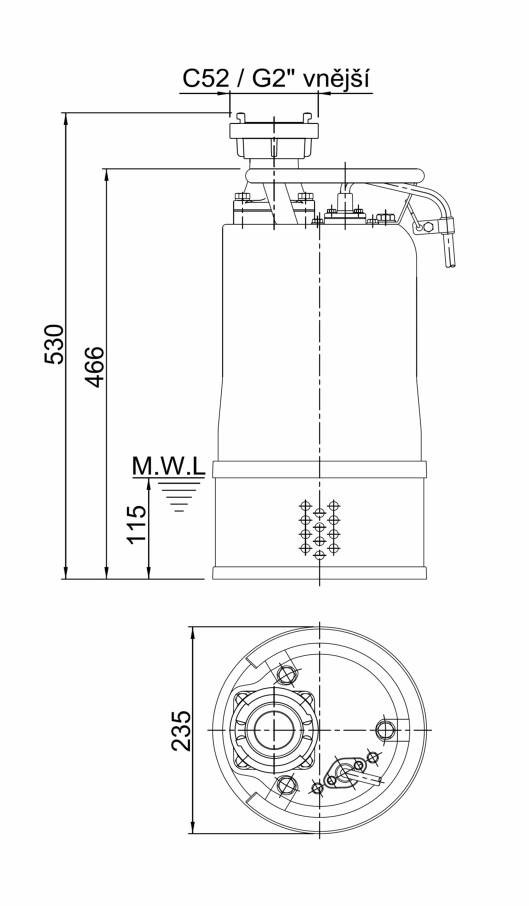

Dimensions de la pompe
| Q max débit maximal | 36 m3/hod |
| Tension | 400 V |
| H max Hauteur de refoulement | 25 m |
| P max Puissance maximale absorbée | 2,95 kW |
| DN évacuation - diamètre | C52 / 2 '' |
| Longueur du câble | 15 m |
| Perméabilité de particules | 10 mm |
| Poids | 39 kg |
| Courant | 4,9 A |
