Installation d'eau avec la pompe submersible Grundfos SQE 3-105 / 96524508
Travaux d'eau avec la pompe submersible Grundfos SQE 3-105 / 96524508
Vue d'ensemble du produit
Une pompe submersible de 3" de diamètre conçue pour l'alimentation en eau domestique, le pompage de liquides dans des réservoirs, l'irrigation et les applications environnementales. La pompe est équipée de roues "flottantes", chacune étant logée dans son propre palier en carbure de tungstène et en céramique, ce qui garantit une longue durée de vie et une grande fiabilité.
La pompe est dotée d'un démarrage progressif et d'une protection complète contre le fonctionnement à sec, la flottabilité, la surtension, la sous-tension, la surcharge et la surchauffe. Le moteur est monophasé avec un rotor à aimant permanent, ce qui garantit une efficacité optimale sur une large plage de fonctionnement. La fourche du câble moteur est remplaçable pour faciliter l'entretien.
Fonctions et caractéristiques
- Diamètre de la pompe de 76 mm seulement pour une installation facile dans les trous de forage
- Roues flottantes logées dans des paliers en carbure de tungstène et en céramique
- Démarrage en douceur pour prolonger la durée de vie de la pompe
- Protection complète : marche à sec, surcharge, surtension, sous-tension et surchauffe.
- Moteur monophasé à aimant permanent pour un rendement élevé
- Réglage facile de la pression grâce à l'unité de commande CU301

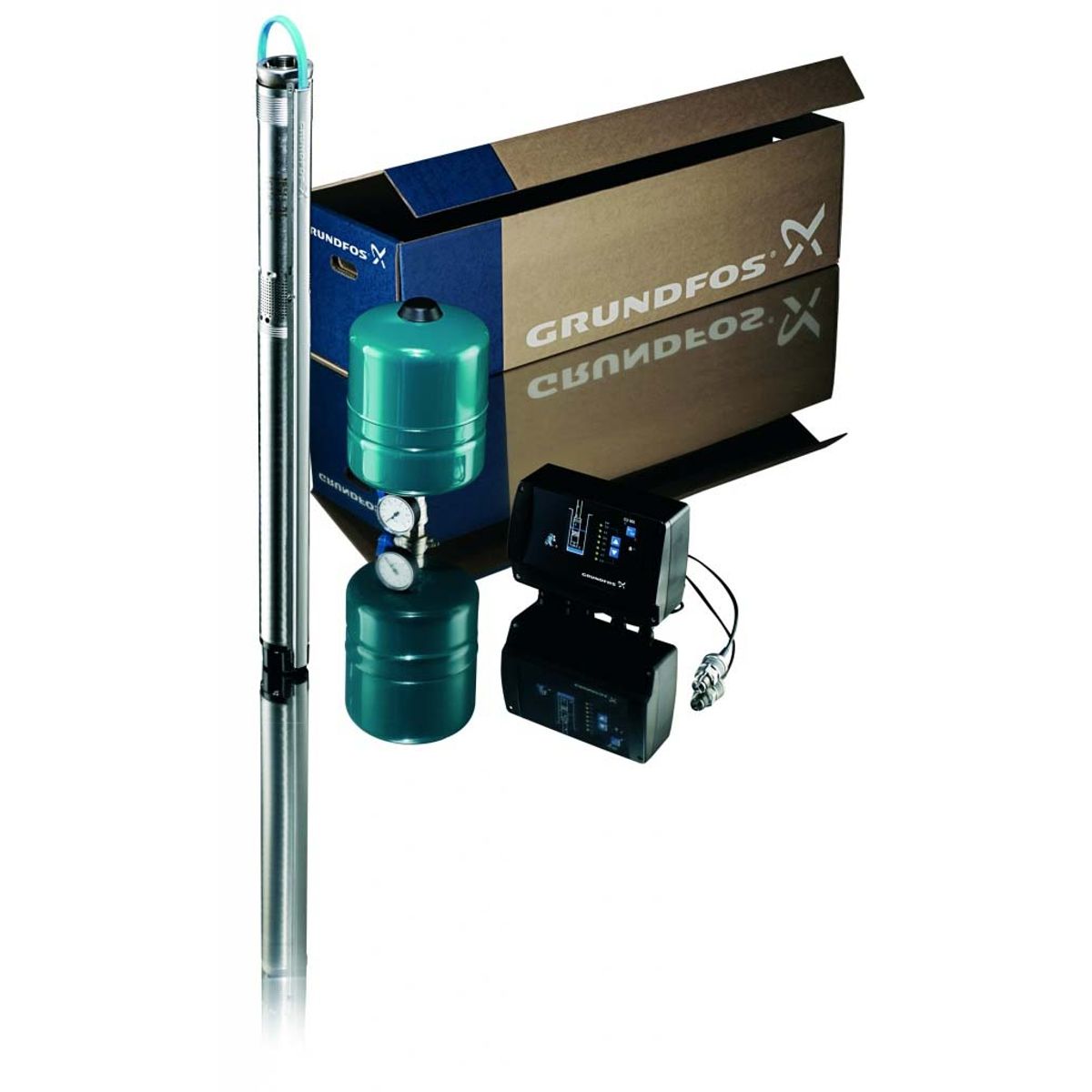

Contenu de la livraison
- Pompe submersible 3" SQE 3-105 avec 80 m de câble
- Unité de commande CU 301
- Réservoir de pression à membrane de 8 l
- Capteur de pression
- Manomètre
- Robinet à boisseau sphérique avec vidange
Paramètres techniques
| Liquide pompé | Eau |
|---|---|
| Plage de température du liquide | 0 .. 35 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité | 998,2 kg/m³ |
| Vitesse (n) | 10700 tr/min |
| Débit nominal | 3 m³/h |
| Hauteur nominale | 113 m |
| Homologations | CE, PCBC, RCM, EAC, CN Rohs Exempt, Maroc, UKCA, SEPRO |
| Bande de tolérance de la courbe | ISO9906:2012 3B |
| Pression de service maximale | 15 bar |
| Orifice de décharge | RP1 1/4 |
| Diamètre de perçage | 76 mm |
| Type de moteur | MSE3 |
| Puissance P1 (puissance absorbée) | 2,46 kW |
| Puissance P2 (puissance de l'arbre) | 1,85 kW |
| Puissance requise par la pompe (P2) | 1,74 kW |
| Fréquence (f) | 50 Hz |
| Tension (U) | 1 x 200-240 V |
| Courant électrique nominal | 12.3 A |
| Facteur de puissance | 1.00 |
| Type de commutation | Commutation directe |
| Protection IP | IP68 |
| Isolation | F |
| Longueur du câble | 1.5 m |
| Numéro de série du moteur | 96160857 |
| Poids net | 6,17 kg |
| Poids brut | 6,89 kg |
| Quantité expédiée | 0.0113 m³ |
| Pays d'origine | MX |
| Classification tarifaire | 84137029 |
Matériaux utilisés
- Pompe : Acier inoxydable (EN 1.4301, AISI 304)
- Roue : matériau composite ZYTEL 70G30 HSLR PA6.6-GF30
- Moteur : acier inoxydable (DIN W.-No. 1.4301, AISI 304)
Courbe de performance
| Q max débit maximal | 75 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 145 m |
| P max Puissance maximale absorbée | 2,45 kW |
| DN évacuation - diamètre | 5/4 '' |
| Longueur du câble | 80 m |
| Diamètre de la pompe | 76 mm |
| Courant maximal du moteur | 12,3 A |
