Installation d'eau avec pompe submersible Grundfos SQE 5-70
Pack de pression constante Grundfos SQE 5-70 / 96524503
Aperçu des produits
La pompe immergée 3" SQE est équipée d'un moteur immergé à vitesse variable qui adapte automatiquement son débit à la demande et maintient en permanence une pression constante dans le système. L'installation ne nécessite qu'un petit réservoir de pression à membrane de 8 litres et l'unité de contrôle CU301, qui sont inclus dans la livraison.
Cette pompe immergée multicellulaire de 3 pouces peut être utilisée de manière polyvalente, notamment pour l'approvisionnement en eau domestique, le remplissage de réservoirs, l'irrigation, le rabattement de nappe et les applications environnementales.
La pompe est équipée de roues flottantes, chacune avec son propre roulement en carbure de tungstène/céramique pour une fiabilité à long terme.
Fonctions et caractéristiques
- Fonction de démarrage en douceur pour un fonctionnement en douceur et la prévention des coups de bélier
- Protection contre la marche à sec pour une sécurité maximale
- Protection contre l'inversion de la poussée axiale
- Protection contre les surtensions (> 315 V) et les sous-tensions (< 150 V)
- Protection contre la surcharge et la surchauffe
- Entraîné par un moteur monophasé à aimant permanent à haut rendement
- Équipée de deux œillets pour la fixation du câble de sécurité (Niro)
La pompe dispose d'un démarrage en douceur de 2 secondes maximum afin d'éviter un courant de démarrage élevé. Les pompes de la série SQ/E sont livrées avec un câble moteur interchangeable (SQE-NE sans câble).
Caractéristiques techniques
| Fluide pompé | Eau |
|---|---|
| Plage de température du fluide | 0 .. 35 °C |
| Température du fluide lors de la saisie des données | 20 °C |
| Densité | 998.2 kg/m³ |
| Vitesse de la pompe (sur la base des données de la pompe) | 10.700 1/min |
| Débit nominal | 5 m³/h |
| Hauteur de refoulement nominale | 73 m |
| Pression max. Pression de service | 15 bar |
| Raccord de la tubulure de refoulement | RP1 1/2 |
| Diamètre minimal du puits | 76 mm |
| Type de construction du moteur | MSE3 |
| Puissance absorbée P1 | 2.46 kW |
| Puissance nominale du moteur P2 | 1.85 kW |
| Puissance absorbée (P2) de la pompe | 1.81 kW |
| Fréquence du réseau | 50 Hz |
| Tension assignée | 1 x 200-240 V |
| Courant assigné | 12.3 A |
| Facteur de puissance | 1.00 |
| Vitesse de rotation nominale | 10.700 1/min |
| Mode d'enclenchement | Direct |
| Type de protection (IEC 34-5) | IP68 |
| Classe thermique (IEC 85) | F |
| Longueur du câble | 1.5 m |
| Numéro de produit du moteur | 96160857 |
| Poids net | 6.17 kg |
| Poids brut | 6.89 kg |
| Volume d'expédition | 0.0113 m³ |
| N° VVS danois | 388445470 |
| No RSK suédois. | 5853387 |
| Approbations | CE, PCBC, RCM, EAC, CN Rohs Exempt, Morocco, UKCA, SEPRO |
| Classe d'acceptation ISO | ISO9906:2012 3B |
Matériaux
- Pompe : acier inoxydable EN 1.4301 (AISI 304)
- Matériau de la roue : Composite
- Roue : ZYTEL 70G30 HSLR PA6.6-GF30
- Moteur : acier inoxydable DIN W.-Nr. 1.4301 (AISI 304)
Avantages du produit
- Diamètre de la pompe de seulement 76 mm
- Protection complète : protection contre la marche à sec, protection contre la surtension et la sous-tension, protection contre la surcharge et la surchauffe
- Réglage simple de la pression de consigne via l'unité de contrôle CU301.

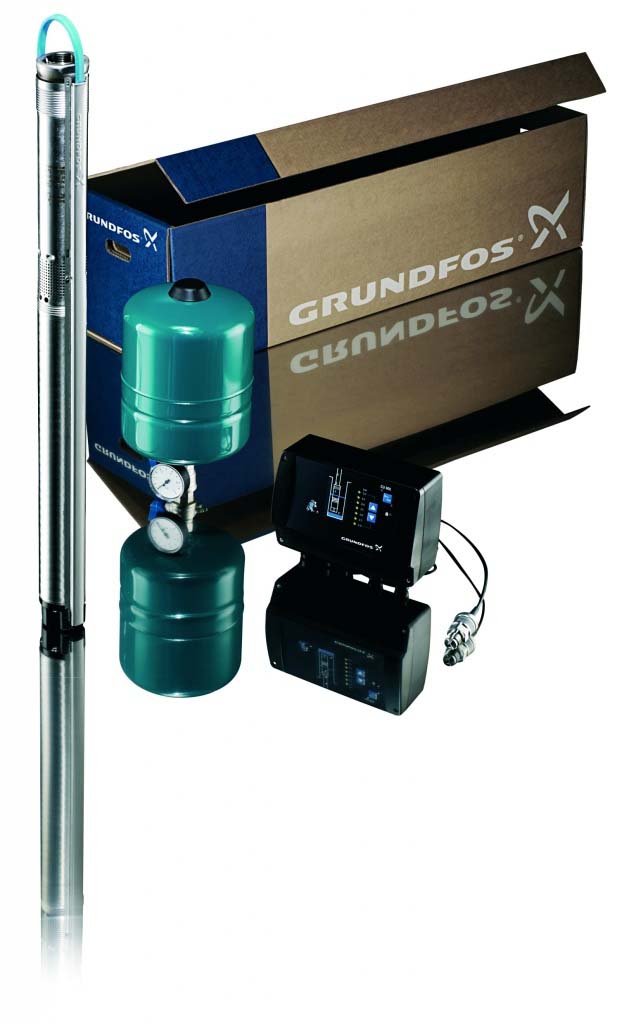

Contenu de la livraison
- Pompe immergée 3" SQE 5-70 avec 40 m de câble
- Unité de commande CU 301
- Réservoir de pression à membrane de 8 l
- Capteur de pression
- Manomètre
- Vanne à bille avec vidange
Courbe de puissance
| Q max débit maximal | 125 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 105 m |
| P max Puissance maximale absorbée | 2,4 kW |
| DN évacuation - diamètre | 5/4 '' |
| Longueur du câble | 40 m |
| Diamètre de la pompe | 76 mm |
| Courant maximal du moteur | 12,3 A |
