Installation d'eau avec pompe submersible Grundfos SQE 2-55
Ensemble à pression constante Grundfos SQE 2-55 / 96524505
Aperçu des produits
La pompe immergée 3" SQE est équipée d'un moteur immergé à vitesse variable qui adapte automatiquement son débit à la demande et maintient en permanence une pression constante dans le système. L'installation ne nécessite qu'un petit réservoir de pression à membrane de 8 litres et l'unité de commande CU301, tous deux fournis avec le pack de pression constante.
Cette station d'eau domestique se caractérise par un diamètre de pompe de seulement 76 mm. La pompe de puits profond peut donc également être utilisée dans des puits de faible diamètre (110 mm ou plus).
Pompe immergée multicellulaire 3", adaptée à de multiples applications.
La pompe dispose de roues flottantes, chacune avec son propre palier en carbure de tungstène/céramique.
La pompe est entraînée par un moteur monophasé à aimant permanent à haut rendement, équipé d'un démarrage en douceur pour éviter les coups de bélier et un courant de démarrage élevé. Elle possède deux œillets pour la fixation sûre du câble de sécurité en inox.
Les pompes de la série SQ/E sont livrées en usine avec un câble moteur interchangeable, les SQE-NE sans câble moteur (pour la couleur du câble, voir la liste de prix actuelle).
Fonctions & caractéristiques
- Adaptation automatique du débit pour une pression constante du système.
- Diamètre de la pompe de seulement 76 mm - idéal pour les puits à partir de 110 mm de diamètre
- Fonction de démarrage en douceur pour la protection contre les coups de bélier
- Protection contre la marche à sec et la surcharge
- Protection contre l'inversion de la poussée axiale
- Protection contre les surtensions (> 315 V) et les sous-tensions (< 150 V)
- Protection contre la surchauffe pour un fonctionnement sûr
- Réglage de la pression de consigne via l'unité de contrôle CU301
Domaines d'application :
- Alimentation en eau domestique
- Irrigation
- Remplissage de réservoirs
- Abaissement de la nappe phréatique
- Applications dans la protection de l'environnement
Données techniques
| Fluide transporté | Eau |
|---|---|
| Plage de température du fluide | 0 - 35 °C |
| Température du fluide lors de la saisie des données | 20 °C |
| Densité | 998.2 kg/m³ |
| Vitesse de la pompe (données de base) | 10.700 1/min |
| Débit nominal | 2 m³/h |
| Hauteur de refoulement nominale | 54 m |
| Homologations | CE, PCBC, RCM, EAC, CN Rohs Exempt, Morocco, UKCA, SEPRO |
| Classe de réception ISO | ISO9906:2012 3B |
| Pression max. Pression de service | 15 bar |
| Raccord de la tubulure de refoulement | RP1 1/4 |
| Diamètre minimal du puits | 76 mm |
| Type de moteur | MSE3 Moteur à aimants permanents |
| Puissance absorbée P1 | 1 kW |
| Puissance nominale du moteur P2 | 0.7 kW |
| Fréquence du réseau | 50 Hz |
| Tension assignée | 1 x 200-240 V |
| Courant assigné | 5.3 A |
| Facteur de puissance | 1.00 |
| Degré de protection (IEC 34-5) | IP68 |
| Classe thermique (IEC 85) | F |
| Longueur du câble | 1.5 m |
| Câble moteur Référence du produit | 96160571 |
| Poids net | 5.26 kg |
| Poids brut | 5.98 kg |
| Volume d'expédition | 0.0092 m³ |
| Pays d'origine | Mexique (MX) |
| N° du tarif douanier | 84137029 |
Matériaux utilisés
- Pompe : acier inoxydable EN 1.4301 (AISI 304)
- Matériau de la roue : Composite
- Roue : ZYTEL 70G30 HSLR PA6.6-GF30
- Moteur : acier inoxydable DIN W.-Nr. 1.4301 (AISI 304)
- Palier de pompe : carbure de tungstène/céramique

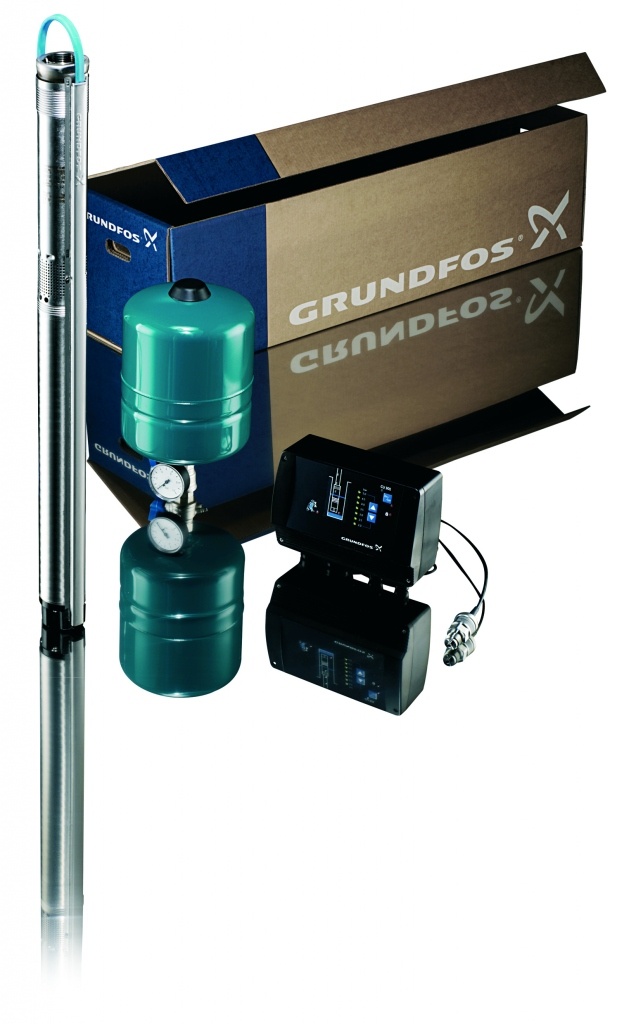

Contenu de la livraison
- Pompe immergée 3" SQE 2-55 avec 40 m de câble
- Unité de contrôle CU301
- Réservoir de pression à membrane de 8 l
- Capteur de pression
- Manomètre
- Vanne à bille avec vidange
Courbe de puissance
Dimensions
| Q max débit maximal | 50 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 70 m |
| P max Puissance maximale absorbée | 1.07 kW |
| DN évacuation - diamètre | 5/4 '' |
| Longueur du câble | 40 m |
| Max. température du liquide pompé | 35 °C |
| EAN | 5700396502489 |
| Courant maximal du moteur | 5.3 A |
| Numéro de commande | 96524505 |
