Grundfos SP5A-17 / 05001K17

Pompe Grundfos SP 5A-17 / 05001K17

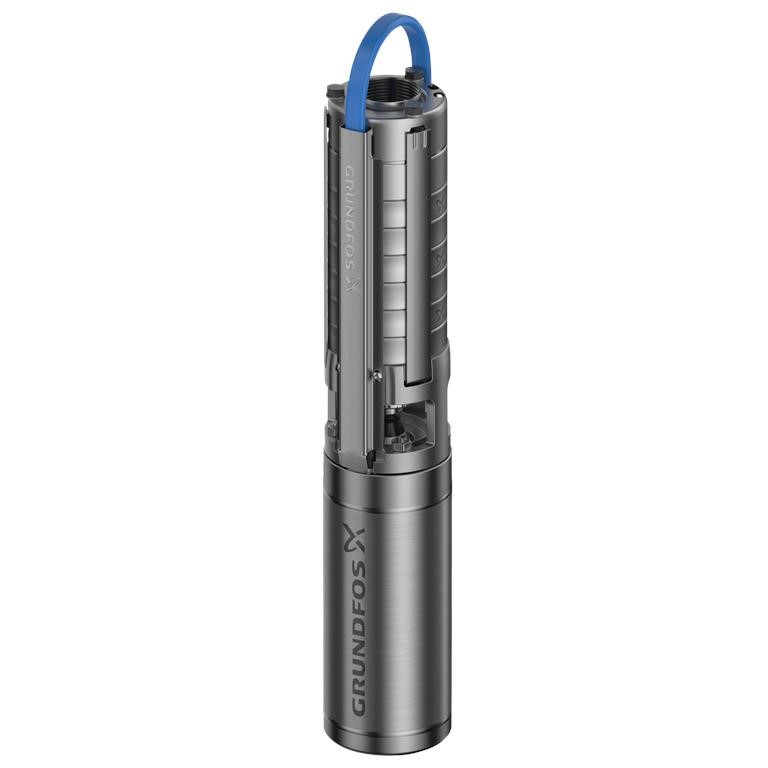

La pompe Grundfos SP 5A-17 est une pompe submersible multicellulaire pour le pompage d'eau propre. Pour une installation verticale ou horizontale, par exemple dans des puits.

Toutes les pièces en acier sont fabriquées en acier inoxydable 1.4301 (AISI 304) résistant à la corrosion. Homologuée pour l'eau potable. La pompe est équipée d'un moteur MS402 de 1,5 kW avec déflecteur de sable, joint à lèvre, paliers lubrifiés à l'eau et membrane à volume compensé.

Moteur submersible robuste avec un rendement optimisé. Convient pour des températures de fluide allant jusqu'à 40 °C. Moteur sans sonde de température.

Domaines d'application

• Eau de puits
• Puits profonds
• Pompes à chaleur
• Industrie

Type de commutation du moteur : directe (DOL)

Liquide pompé

• Fluide pompé : eau
• Plage de température du fluide : 0 - 40 °C
• Température du fluide pendant le fonctionnement : 20°C
• Densité : 998,2 kg/m2

Caractéristiques techniques

• Vitesse de base de la pompe : 2900 1/min
• Débit nominal : 5 m3/h
• Déplacement nominal : 70 m
• Joint d'arbre moteur : joint Linden
• Agréments : CE, EAC, UKCA, SEPRO, MAROCO
• Agréments pour l'eau potable : ACS, DM174
• Classe d'acceptation ISO : ISO9906:2012 3B
• Conception du moteur : T40
• Clapet anti-retour : Y
• Extrémité d'arbre : écrou fendu

Matériaux de construction

• Pompe : Acier inoxydable EN 1.4301 / AISI304
• Roue : acier inoxydable EN 1.4301 / AISI304
• Moteur : acier inoxydable DIN EN 1.4301 / AISI 304

Pression d'installation

• Pression ambiante maximale : 15 bar
• Pression ambiante maximale : 15 bar Pression de service maximale : 15 bar Pression de service maximale : 15 bar 15 bar Pression de fonctionnement maximale : 15 bar
• Pression de sortie maximale : 11,1 bar
• Type de connexion : Rp
• Taille du raccord : 1 1/2 pouce
• Diamètre du moteur : 4 pouces
• Diamètre minimum du puits : 105 mm

Données électriques

• Type de moteur : MS402
• Bride du moteur : Grundfos
• Puissance nominale du moteur (P2) : 1,5 kW
• Puissance requise de la pompe (P2) : 1,5 kW
• Fréquence du réseau : 50 Hz
• Tension nominale : 3 x 380-400-415 V
• Courant nominal : 4.10 - 4.20 - 4.40 A
• Courant de démarrage : 490-500-500 %.
• Facteur de puissance cos phi : 0,80-0,75-0,70
• Vitesse nominale : 2850 - 2860 - 2870 1/min
• Type de commutation : directe
• Classe de protection : IP68
• Classe thermique : B
• Sonde de température intégrée : N
• Longueur du câble : 1,7 m
• Type de câble : FLAT
• Numéro de produit du moteur : 79192006
• Bobinage du moteur : émaillé

Autres informations

• Indice de rendement minimum MEI : 0,50
• Poids brut : 18,3 kg
• Pays d'origine : DK

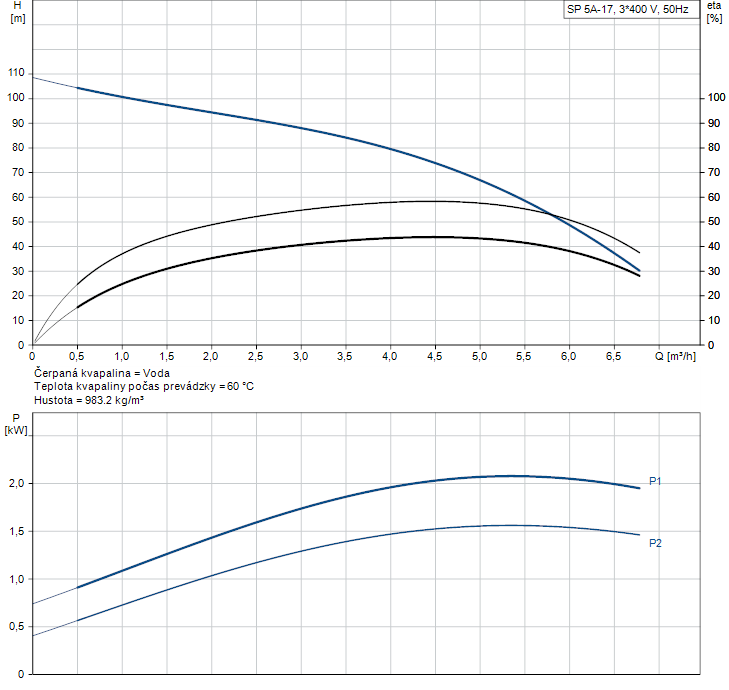

Courbe de performance

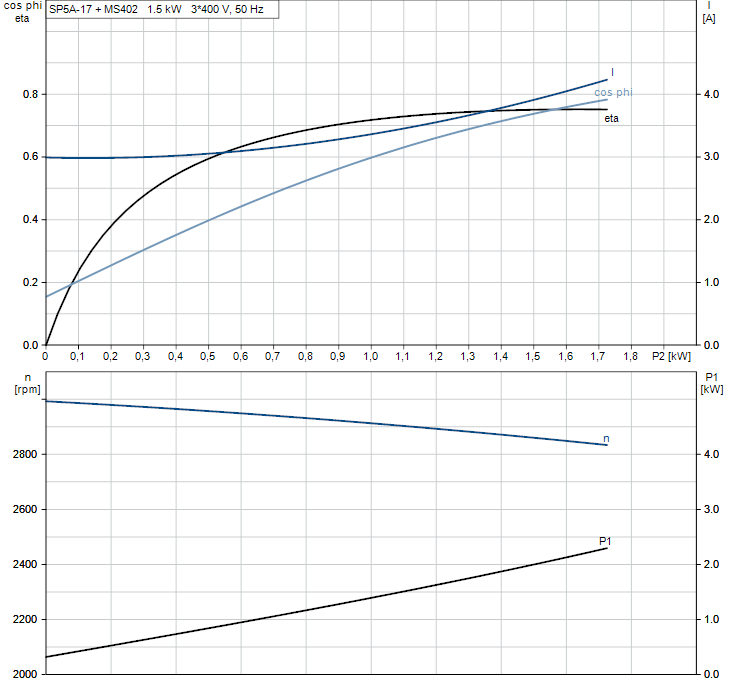

Courbe de performance du moteur

Pompe
