Grundfos SEV.80.100.75.2.51D - 96780688

Grundfos SEV.80.100.75.2.51D - 96780688

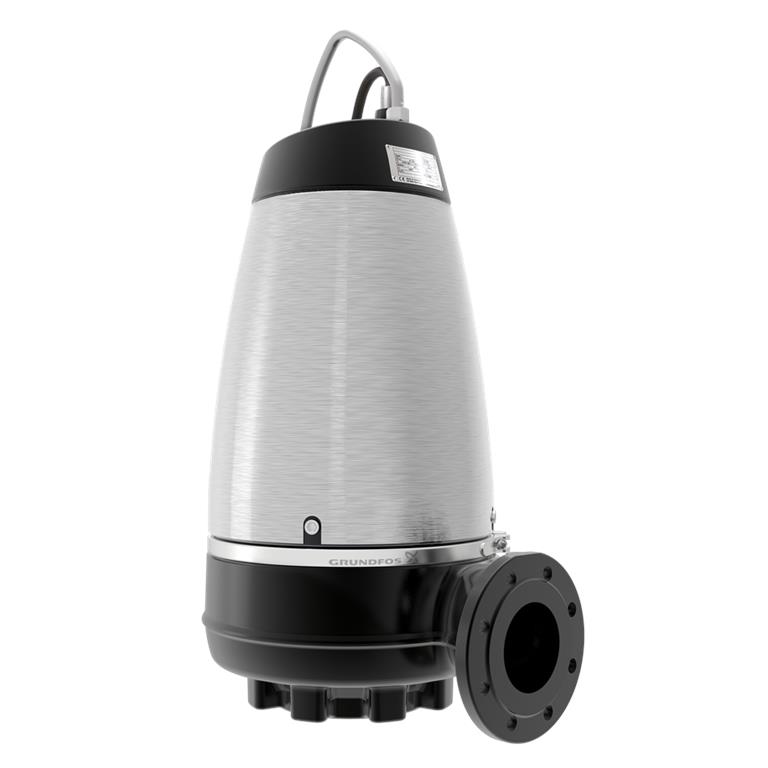

La pompe à boues Grundfos SEV.80.100.75.2.51D est une pompe submersible monocellulaire non auto-amorçante pour le pompage des eaux usées, des eaux de process et des eaux d'égout brutes non traitées. La pompe convient pour un fonctionnement intermittent et continu.

Grâce à son système de refroidissement sans entretien, qui ne nécessite pas de liquide de refroidissement, elle convient aussi bien aux installations humides qu'aux installations sèches.

Avec roue à tourbillon SuperVortex à rendement optimisé et passage libre des billes de 80 mm. Pour les eaux usées contenant jusqu'à 5 % de matières solides.

Avec une courroie de serrage en acier inoxydable facile à entretenir pour une séparation rapide du moteur et du système hydraulique - sans outils spéciaux.

L'entretien de la pompe s'effectue comme suit :

Pour faciliter l'installation de la pompe dans l'arbre de la pompe, nous recommandons le coude d'origine avec pied d'accouplement - 96090994 - que vous trouverez en tant qu'accessoire de la pompe.

Type de contrôle

• Capteur d'humidité : sans capteur d'humidité
• Capteur d'huile et d'eau : sans capteur de fuite
• Capteur de température : N

Liquide pompé

• Plage de température du fluide : 0 ... 40 °C
• Température du fluide pendant le fonctionnement : 20 °C

Densité : 998,2 kg/m2

Données techniques :

• Débit nominal : 13,5 l/s
• Débit maximal : 30,6 l/s
• Débit nominal : 21,1 m
• Type de roue : SUPER VORTEX
• Taille maximale des particules : 80 mm
• Efficacité hydraulique maximale : 41
• Homologations : 1 : EN12050-1
• Classe d'acceptation ISO : ISO9906:2012 3B2
• Chemise de refroidissement : Y
• Installation sèche/humide : DRY/WET
• Dispositif de démarrage : 96090994

Données électriques

• Puissance absorbée P1 : 8,9 kW
• Puissance nominale - P2 : 7,5 kW
• Fréquence du réseau : 50 Hz
• Tension nominale : 3x 380 - 415 V
• Tolérance de tension : +6/-10 %
• Nombre maximum de démarrages par heure : 20
• Courant nominal : 16,2 A
• Courant nominal à 3/4 de charge : 12,7 A
• Courant nominal à 1/2 charge : 10,4 A
• Courant de démarrage : 152 A
• Courant à vide : 7,8 A
• Cos phi - facteur de puissance : 0,83
• Cos phi à vide : 0,14
• Cos phi à 3/4 de charge : 0,76
• Cos phi à 1/2 charge : 0,65
• Vitesse nominale : 2940 1/min
• Couple initial : 80 Nm
• Couple moteur : 112 Nm
• Moment d'inertie : 0,0215 kg/m2
• Rendement du moteur à pleine charge : 84,8
• Rendement du moteur à 3/4 de charge : 83,8
• Rendement du moteur à 1/2 charge : 80,1%
• Pôles du moteur : 2
• Type de commutation : YD
• Classe de protection : IP68
• Classe d'isolation : F
• Antidéflagrant : N
• Protection du moteur : interrupteur thermique (bimétallique)
• Protection thermique : interne
• Type de câble de connexion : Lyniflex
• Longueur du câble : 10 m
• Prise secteur : sans prise

Autres caractéristiques

• Poids net : 158 kg
• Poids brut : 179 kg

Courbe de performance

Dessin de la pompe

1 : Pompe

2 : Pompe avec dispositif de démarrage
