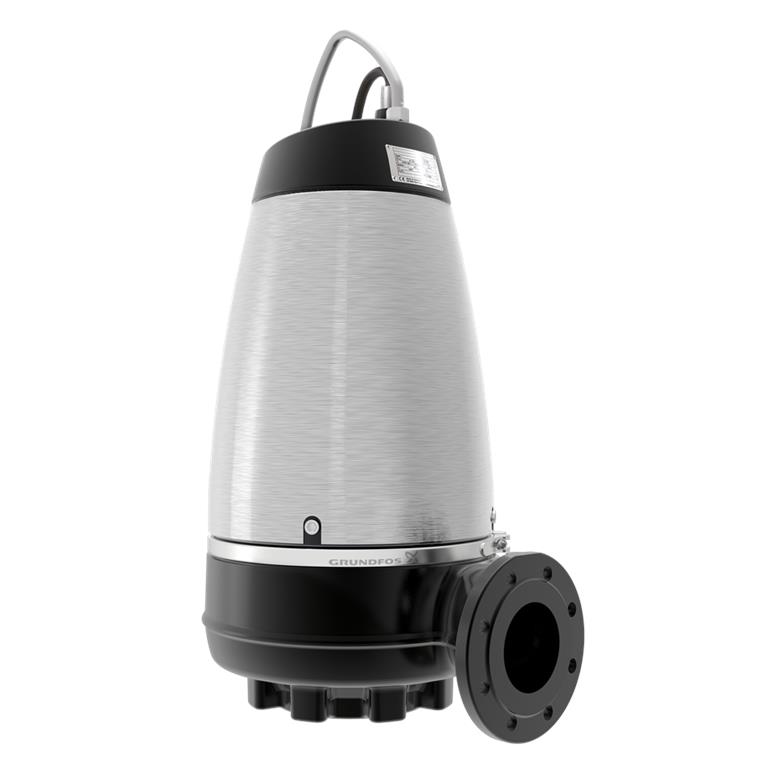

Grundfos SEV.100.100.40.4.51D - 96047925
Grundfos SEV.100.100.40.4.51D - 96047925
La pompe à boues Grundfos SEV.100.100.40.4.51D est une pompe submersible monocellulaire non auto-amorçante pour le pompage des eaux usées, des eaux de process et des eaux d'égout brutes non traitées. La pompe convient pour un fonctionnement intermittent et continu.
Grâce à son système de refroidissement sans entretien, qui ne nécessite pas de liquide de refroidissement, elle convient aussi bien aux installations humides qu'aux installations sèches.
Avec roue à tourbillon SuperVortex à rendement optimisé et passage libre des billes de 100 mm. Pour les eaux usées contenant jusqu'à 5 % de matières solides.
Avec une courroie de serrage en acier inoxydable facile à entretenir pour une séparation rapide du moteur et du système hydraulique - sans outils spéciaux.
L'entretien de la pompe s'effectue comme suit :
Pour faciliter l'installation de la pompe dans l'arbre de la pompe, nous recommandons le coude d'origine avec pied d'accouplement - 96090994 - que vous trouverez en tant qu'accessoire de la pompe.
Type de contrôle
- Capteur d'humidité : sans capteur d'humidité
- Capteur d'huile et d'eau : sans capteur de fuite
- Capteur de température : N
Liquide pompé
- Plage de température du fluide : 0 ... 40 °C
- Température du fluide pendant le fonctionnement : 20 °C
Densité : 998,2 kg/m2
Données techniques :
- Débit nominal : 17 l/s
- Débit maximal : 34,7 l/s
- Déplacement nominal : 9,1 m
- Type de roue : SUPER VORTEX
- Taille maximale des particules : 100 mm
- Rendement hydraulique maximal : 43 %.
- Homologations : 1 : EN12050-1
- Classe d'acceptation ISO : ISO9906:2012 3B2
- Chemise de refroidissement : Y
- Installation sèche/humide : DRY/WET
- Dispositif de démarrage : 96090994
Données électriques
- Puissance absorbée P1 : 4,9 kW
- Puissance nominale - P2 : 4 kW
- Fréquence du réseau : 50 Hz
- Tension nominale : 3x 380 - 415 V
- Tolérance de tension : +6/-10 %
- Nombre maximum de démarrages par heure : 20
- Courant nominal : 10 A
- Courant nominal à 3/4 de charge : 8,2 A
- Courant nominal à 1/2 charge : 7,1 A
- Courant de démarrage : 67 A
- Courant à vide : 6,1 A
- Cos phi - facteur de puissance : 0,73
- Cos phi à vide : 0,11
- Cos phi à 3/4 de charge : 0,65
- Cos phi à 1/2 charge : 0,52
- Vitesse nominale : 1460 1/min
- Couple initial : 72 Nm
- Couple moteur : 100 Nm
- Moment d'inertie : 0,0501 kg/m2
- Rendement du moteur à pleine charge : 82,2%
- Rendement du moteur à 3/4 de charge : 81,7
- Rendement du moteur à 1/2 charge : 78,2%
- Pôles du moteur : 4
- Type de commutation : YD
- Classe de protection : IP68
- Classe d'isolation : F
- Antidéflagrant : N
- Protection du moteur : interrupteur thermique (bimétallique)
- Protection thermique : interne
- Type de câble de connexion : Lyniflex
- Longueur du câble : 10 m
- Prise secteur : sans prise
Autres caractéristiques
- Poids net : 159 kg
- Poids brut : 180 kg
Courbe de performance
Dessin de la pompe
1 : Pompe
2 : Pompe avec dispositif de démarrage
| Q max débit maximal | 34,7 l/s |
| Tension | 400 V |
| H max Hauteur de refoulement | 14,1 m |
| P max Puissance maximale absorbée | 4,9 kW |
| DN évacuation - diamètre | 100 DN |
| Longueur du câble | 10 m |
| Perméabilité de particules | 100 mm |
| EAN | 5700395208665 |
| IP | 68 |
| Courant maximal du moteur | 10 A |
| Numéro de commande | 96047925 |
| Débit nominal | 17 l/s |
| Refoulement nominal | 9,1 m |
| Conception antidéflagrante | N |
