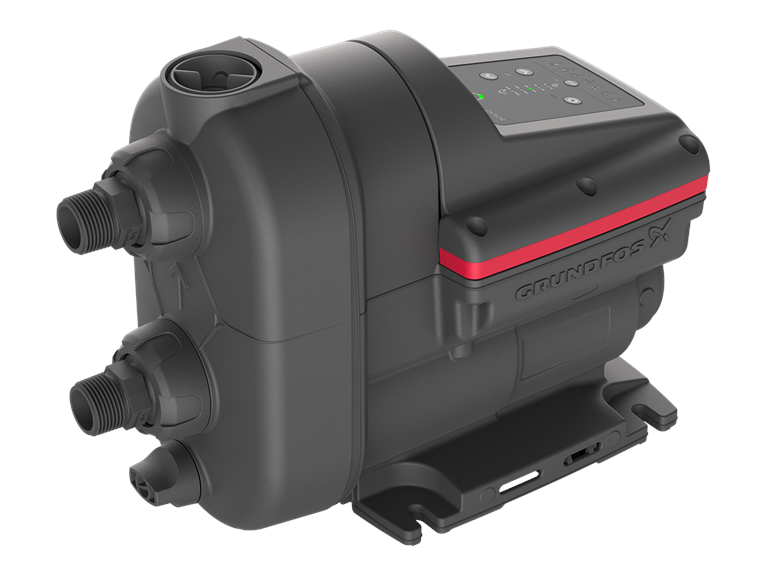

Grundfos Scala2 3-45 Pompes à eau domestique / pompes de jardin - 93013252
Grundfos Pompe à eau domestique / de jardin Scala2 3-45 - 93013252
Aperçu des produits
Grundfos SCALA2 est une station d'eau domestique compacte auto-amorçante (max. 8 m) avec un moteur à aimant permanent refroidi par eau très silencieux et une régulation confortable de la pression constante. La régulation confort assure une pression constante au point de puisage, indépendamment des variations de la pression d'alimentation ou de la diminution. La fonction "Valeur de consigne automatique" permet au SCALA2 de sélectionner automatiquement la valeur de pression constante maximale possible en fonction du type d'installation.
Grâce à la toute dernière technologie de moteur efficace, le SCALA2 ne nécessite que la moitié de la puissance électrique absorbée (max. 550 W) d'une station d'eau domestique typique pour la même puissance hydraulique. Le moteur refroidi par eau et sans ventilateur fonctionne à un niveau sonore très bas de 44 dB(A).
Avec sa classe de protection élevée IPX4D (protégée contre les projections d'eau), la SCALA2 convient également à une installation extérieure directe hors gel. Les raccords sont orientables à 5°, et les tubulures de remplissage ainsi que les bouchons de vidange peuvent être ouverts et fermés sans outils. Avec un volume de seulement 23 l, la SCALA2 nécessite environ 75 % d'espace d'installation en moins que les stations d'eau domestique traditionnelles avec réservoir sous pression à membrane.
Le boîtier en aluminium, robuste mais léger, réunit tous les composants d'une station d'eau domestique.
Fonctions & équipement
Composants inclus
- Moteur à haut rendement avec convertisseur de fréquence
- Capteur de pression pour la régulation de la pression constante
- Platine de commande
- Clapets anti-retour intégrés
- Réservoir de pression à membrane (0,65 litre)
- Unité hydraulique à plusieurs niveaux
Écran convivial
- Pompe marche/arrêt
- Réglage et lecture de la valeur de pression constante souhaitée
- Touche d'acquittement des alarmes
- Verrouillage des touches
- DEL multifonctionnelle pour l'affichage de l'état de fonctionnement
- 7 DEL de signalisation pour l'affichage des dysfonctionnements
- Réglage des fonctions de confort (réinitialisation automatique, anti-cadencement, valeur de consigne automatique et fonctionnement continu max. 30min)
Autoprotection et fonctions d'alarme
- LED 1 : surtension et sous-tension
- LED 2 : blocage du moteur
- LED 3 : anti-cadence (fuites minimes), sélectionnable
- LED 4 : protection contre la marche à sec et le manque d'eau
- LED 5 : surpression (> 6 bar)
- LED 6 : protection contre les inondations (durée de fonctionnement permanente de 30 min max.), sélectionnable
- LED 7 : Dépassement supérieur/inférieur de la température ambiante (0 °C à +55 °C).
Paramètres techniques
| Type de commande | Type E/F (CEE7/7) |
|---|---|
| Fluide transporté | Eau |
| Plage de température du fluide | 0 .. 45 °C |
| Température du fluide pendant le fonctionnement | 20 °C |
| Densité | 998.2 kg/m³ |
| Débit nominal | 3 m³/h |
| Débit maximal | 4.6 m³/h |
| Hauteur de refoulement nominale | 27 m |
| Garniture mécanique | Carbone/Céramique |
| Agréments | CE, VDE, MORO, UKCA, KC, SEPRO, AAA |
| Agréments eau potable | KIWA, WRAS, ACS |
| Classe de réception ISO | ISO9906:2012 3B |
| Vitesse maximale | 5200 1/min |
| Corps de pompe | NORYL FE1630PW PPE+PS-GS30 (matériau composite) |
| Roue | NORYL FE1630PW PPE+PS-GS30 (matériau composite) |
| Température ambiante | 0 .. 55 °C |
| Température de service max. Pression de service | 10 bar |
| Pression d'alimentation maximale admissible | 6 bar |
| Norme de raccordement des tuyaux | EN 10226-1 |
| Type de raccordement entrée | R |
| Type de raccordement sortie | R |
| Taille de la tubulure d'aspiration | 1 pouce |
| Taille du raccord de refoulement | 1 pouce |
| Puissance absorbée P1 | 550 W |
| Puissance nominale - P2 | 0.45 kW |
| Fréquence du réseau | 50 / 60 Hz |
| Tension assignée | 1 x 200-240 V |
| Consommation minimale de courant | 0.01 A |
| Consommation de courant maximale | 2.8 A |
| Indice de protection (selon IEC 34-5) | X4D |
| Classe d'isolation (IEC 85) | F |
| Longueur du câble d'alimentation | 1.5 m |
| Fiche d'alimentation | Fiche à contact de protection |
| Poids net | 9.8 kg |
| Poids brut | 12.1 kg |
Courbe caractéristique de puissance
Dessin
| Q max débit maximal | 70 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 45 m |
| P max Puissance maximale absorbée | 550 W |
| Poids | 12 kg |
| Courant maximal du moteur | 2,8 A |
| Numéro de commande | 93013252 |
| Débit nominal | 3 m3/h |
| Refoulement nominal | 27 m |
