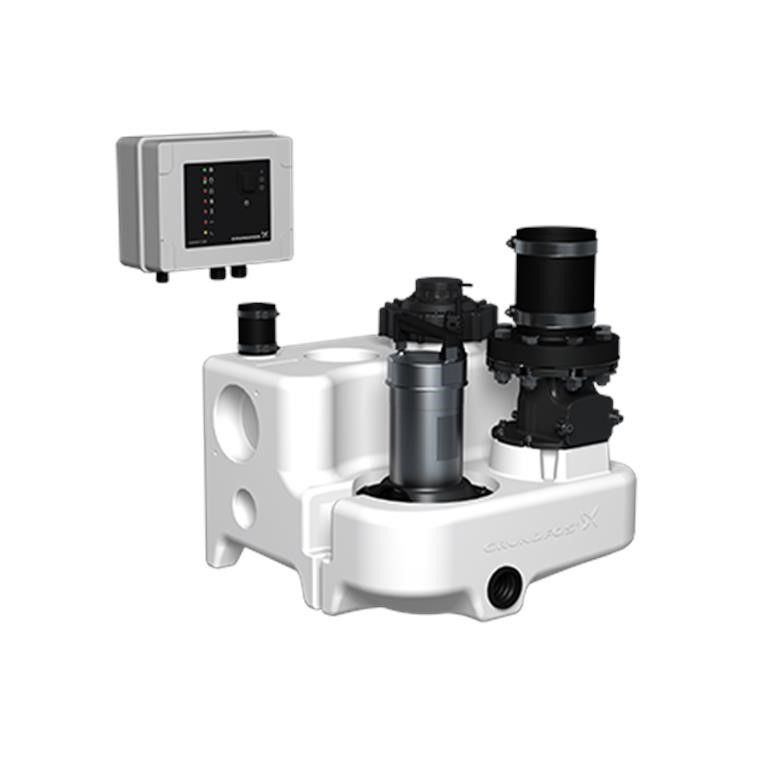

Grundfos Multilift Sump Pump Station MSS.11.3.2 400V - 97901027
Station de pompage Grundfos Multilift MSS.11.3.2 400V pour eaux usées - 97901027
Station de pompage des eaux usées inondable avec deux hauteurs d'entrée réglables de 180 ou 250 mm et 5 entrées supplémentaires sur les côtés du réservoir en DN50 et DN100, prête à être installée avec une pompe à boues submersible. Réservoir de collecte avec clapet anti-retour compact et, en option, sans clapet anti-retour, commande par microprocesseur avec affichage LED, câble d'alimentation et prise de courant inclus.
Réservoir de collecte : polyéthylène résistant aux chocs et aux éclats, étanche aux gaz et aux odeurs. Fond du réservoir spécialement incliné pour minimiser le volume d'eau résiduelle et de sédiments, volume total 44 l.
Sortie : pièce de transition à bride en composite composée d'une bride 80 avec manchon DN100 et raccord flexible DN100 ainsi que 2 colliers de serrage avec toutes les vis et joints pour la protection contre la flottabilité, le raccordement du tuyau d'alimentation et du tuyau de pression en DN100.
Pompe : Verticale, mono-étagée et submersible, degré de protection IP68. Construction en bloc avec garniture mécanique sans entretien et chambre de barrage d'huile avec bain d'huile en huile spéciale physiologiquement inoffensive. Moteur avec contacts intégrés pour la protection du bobinage.
Système de contrôle : Capteur de pression piézorésistif sans contact en tant que module enfichable dans le système de commande, surveillance électronique, indicateur de niveau au millimètre près, protection contre les blocages, aucune pièce mobile dans les eaux usées, séparateur d'humidité dans la tête du tube et raccord de réservoir boulonné de grande taille ne nécessitant aucun entretien.
Unité de commande entièrement électronique, préconfigurée pour contrôler et protéger la pompe à moteur submersible, commande par bouton-poussoir avec relais de protection du moteur, tableau de commande avec LED pour l'affichage de l'état.
- Affichage visuel du fonctionnement et des défauts, de la hauteur d'eau, du défaut de réseau et du défaut de capteur, ainsi que du défaut de séquence de phases.
- Réglage de la hauteur d'enclenchement au moyen d'un interrupteur à bascule
- Interrupteur de commande H - 0 - A
- Signal acoustique en cas de défaut
- Messages d'erreur
- Mise en marche de la pompe par le capteur de pression
- Surveillance de la durée de fonctionnement et protection contre la marche à sec
Caractéristiques techniques
- Vitesse du moteur : 2785 1/min
- Débit nominal : 5,5 l/s
- Débit maximal : 9,17 l/s
- Hauteur de refoulement nominale : 4,8 m
- H max : 10,7 m
- Type de roue : VORTEX
- Taille maximale des particules : 40 mm
- Homologations : CE, EAC, CN, ROHS, MORO, UKCA, SEPRO
- Homologation CE : Y
- Clapet anti-retour : Y
Matériaux :
- Boîtier : Matériau composite plastique LDPE
- Joint : NBR
Installation :
- Température ambiante : 0 ... 40 °C
- Type de raccord de sortie : DIN
- Taille du raccord de pression : DN 80
- Pression nominale : PN 6
Données électriques :
- Puissance absorbée P1 : 1,8 kW
- Puissance nominale du moteur P2 : 1,1 kW
- Fréquence du réseau : 50 Hz
- Tension nominale : 3 x 400 V
- Max. 60 démarrages par heure
- Courant nominal : 3,1 A
- Facteur Cos-phi : 0,85
- Pôles du moteur : 2
- Type de commutation : directe
- Classe de protection : IP68
- Classe d'isolation : F
- Protection du moteur : KLIXON
- Longueur du câble : 1,5 m
- Longueur du câble moteur : 4 m
- Type de câble : H07RN-F
Type d'unité de contrôle :
- LC220 Type.
Réservoir :
- Volume total : 440 litres
- Volume total réel avec une entrée de 180 mm : 20 litres
- Volume total réel avec une entrée de 250 mm : 28 litres
Autres : Poids : 1,5 l., 2,5 l., 3,5 l :
- Poids brut : 39,4 kg
- Pays d'origine : DE

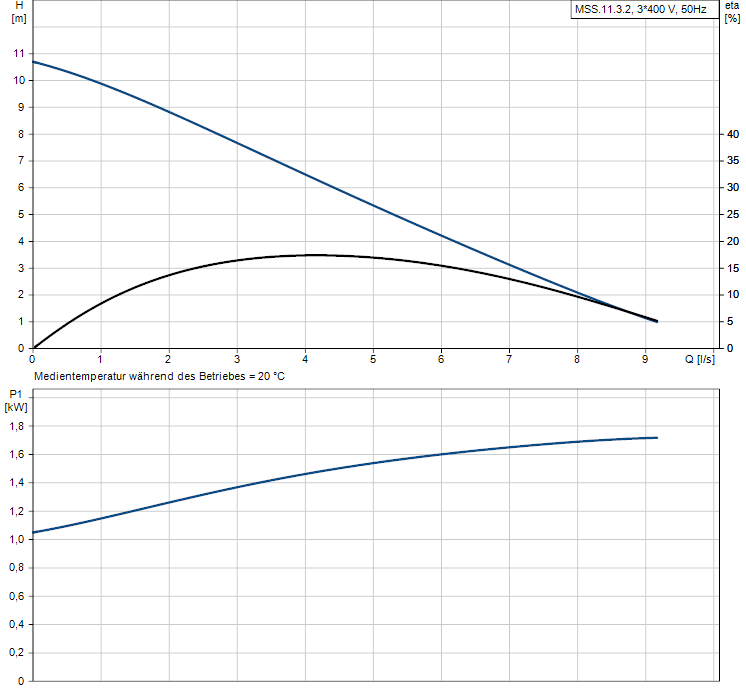

Courbe de performance

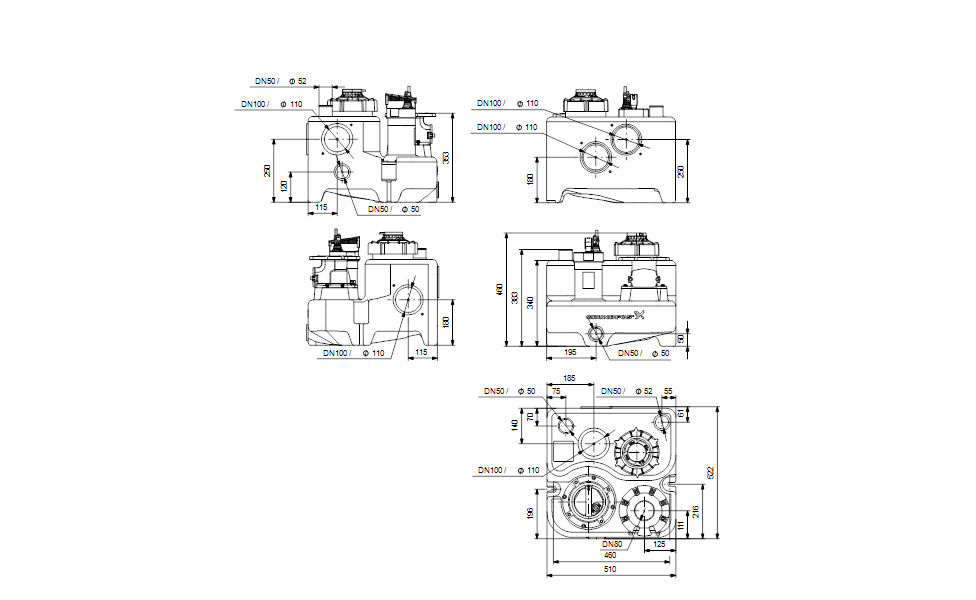

Dessin

| Q max débit maximal | 9,17 l/s |
| Tension | 400 V |
| H max Hauteur de refoulement | 10,7 m |
| P max Puissance maximale absorbée | 1,2 kW |
| DN évacuation - diamètre | DN 100 |
| Longueur du câble | 4 m |
| Max. température du liquide pompé | 40 °C |
| Volume du conteneur | 44 l |
| EAN | 5710626080571 |
| Courant maximal du moteur | 3,1 A |
| Numéro de commande | 97901027 |
| Débit nominal | 5,5 l/s |
| Refoulement nominal | 4,8 m |
