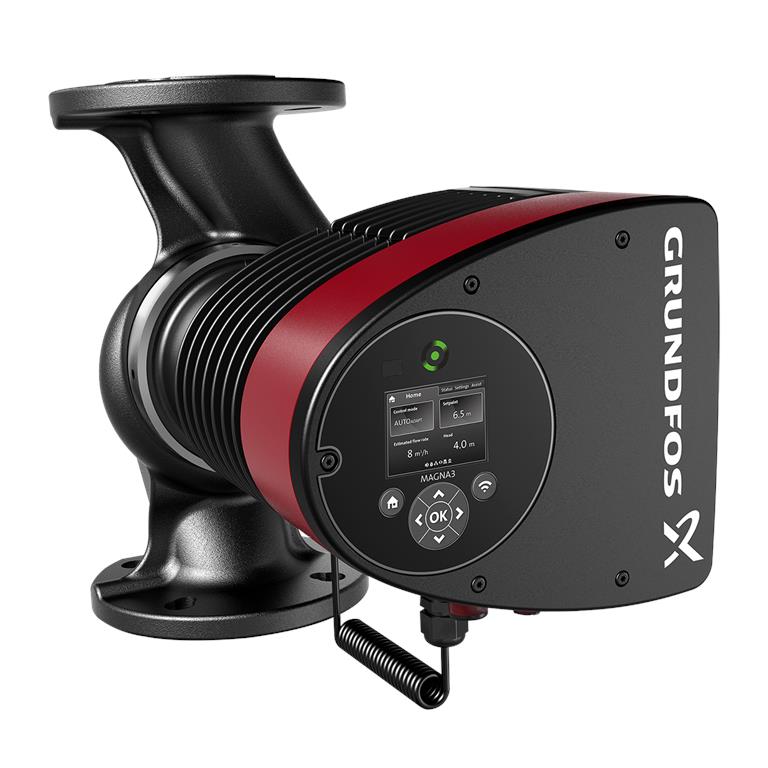

Pompe Grundfos Magna3 80-40 F / 360 mm - PN6 / 97924306
Pompe de chauffage Grundfos Magna3 80-40 F / 360mm - PN6 / 97924686
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et d'une multitude de fonctions intelligentes, comme la fonction de fonctionnement automatique - AUTOADAPT - les circulateurs Grundfos Magna3 offrent non seulement une efficacité énergétique exceptionnelle, mais aussi un contrôle précis et une adaptation aux besoins spécifiques de votre installation.
Les circulateurs à rotor noyé Magna3 sont conçus pour les grands immeubles commerciaux et les bâtiments à étages, ainsi que pour les hôpitaux et les établissements publics.
Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre toujours le meilleur confort possible avec une efficacité maximale.
La connexion de la pompe au système de gestion du bâtiment permet de réguler et de surveiller entièrement l'installation, tout en améliorant sa fiabilité. Vous pouvez également utiliser l'application Grundfos GO pour surveiller et réguler la pompe.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : grâce à la technologie de pointe de son moteur, Magna3 garantit une consommation de puissance particulièrement faible. Elle adapte automatiquement sa vitesse de rotation aux besoins réels et minimise ainsi la consommation d'énergie. Cette technologie intelligente contribue considérablement à la réduction des coûts d'exploitation.
- Simplicité d'installation et d'utilisation : les circulateurs Magna3 sont conçus pour une installation simple et rapide et l'écran LCD permet une utilisation et un réglage simples et intuitifs de la pompe.
- Contrôle et adaptation intelligents : la pompe fonctionne avec des modes de contrôle avancés qui peuvent être adaptés en fonction des besoins. Grâce à la fonction AUTOADAPT, Magna3 détecte automatiquement le point de fonctionnement optimal, ce qui garantit un confort et une efficacité maximum.
- Longue durée de vie et grande fiabilité : grâce à sa construction robuste et à ses matériaux de haute qualité, le Magna3 est conçu pour durer. Les fonctions de protection intégrées telles que la protection contre la marche à sec et la protection contre la surchauffe réduisent les pannes.
- Facilité d'entretien : des fonctions de diagnostic avancées permettent une détection précoce des erreurs. La pompe fournit des informations détaillées sur son état de fonctionnement, ce qui facilite la maintenance et le dépannage et permet de réduire les coûts.
Domaines d'application
- Installations de chauffage : optimales pour les systèmes de chauffage commerciaux.
- Systèmes de refroidissement et de climatisation : fonctionnement fiable des circuits de refroidissement dans les applications commerciales et industrielles.
- Installations de chauffage urbain : transmission du chauffage urbain et distribution de chaleur.
Régulation électronique, indice d'efficacité énergétique (IEE) ≤ 0,20 - BEST IN CLASS.
Fonctions techniques
Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤ 0.17
- Modes de régulation : pression constante / vitesse fixe / pression proportionnelle / température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses dans la livraison
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment grâce à des modules enfichables optionnels dans la boîte à bornes
- Messages de fonctionnement et de défaut
- Possibilités de communication analogique/numérique : 2xDO / 3xDI / 1xAI
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Données techniques
| Débit nominal | 20,67 m³/h |
|---|---|
| Hauteur de refoulement nominale | 3,617 m |
| Hauteur de refoulement maximale | 40 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Puissance maximale absorbée | 325 W |
| P1 min. | 24 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,26 A |
| Consommation maximale de courant | 1,52 A |
| Vitesse max. Vitesse de rotation | 2160 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| EEI (indice d'efficacité énergétique) | 0,17 |
| Poids net | 26,9 kg |
| Poids brut | 29,7 kg |
| Longueur de montage | 360 mm |
| Taille du raccordement | DN 80 |
| Niveau de pression nominale | PN 6 |
| Pression max. Pression de service | 6 bar |
| Plage de température du fluide | -10 à 110 °C |
| Température du fluide en fonctionnement | 60 °C |
| Densité | 983,2 kg/m³ |
Matériaux
- Corps de pompe : fonte grise
- Enveloppe de pompe : EN 1561 EN-GJL-250
- Corps de pompe : ASTM A48-250B
- Matériau de la roue : Composite
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 6 bar
- Type de raccord : DIN
- Taille du raccord : DN 80
- Niveau de pression nominale : PN 6
- Longueur de montage : 360 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Température du fluide pendant le fonctionnement : 60 °C
- Densité : 983,2 kg/m³

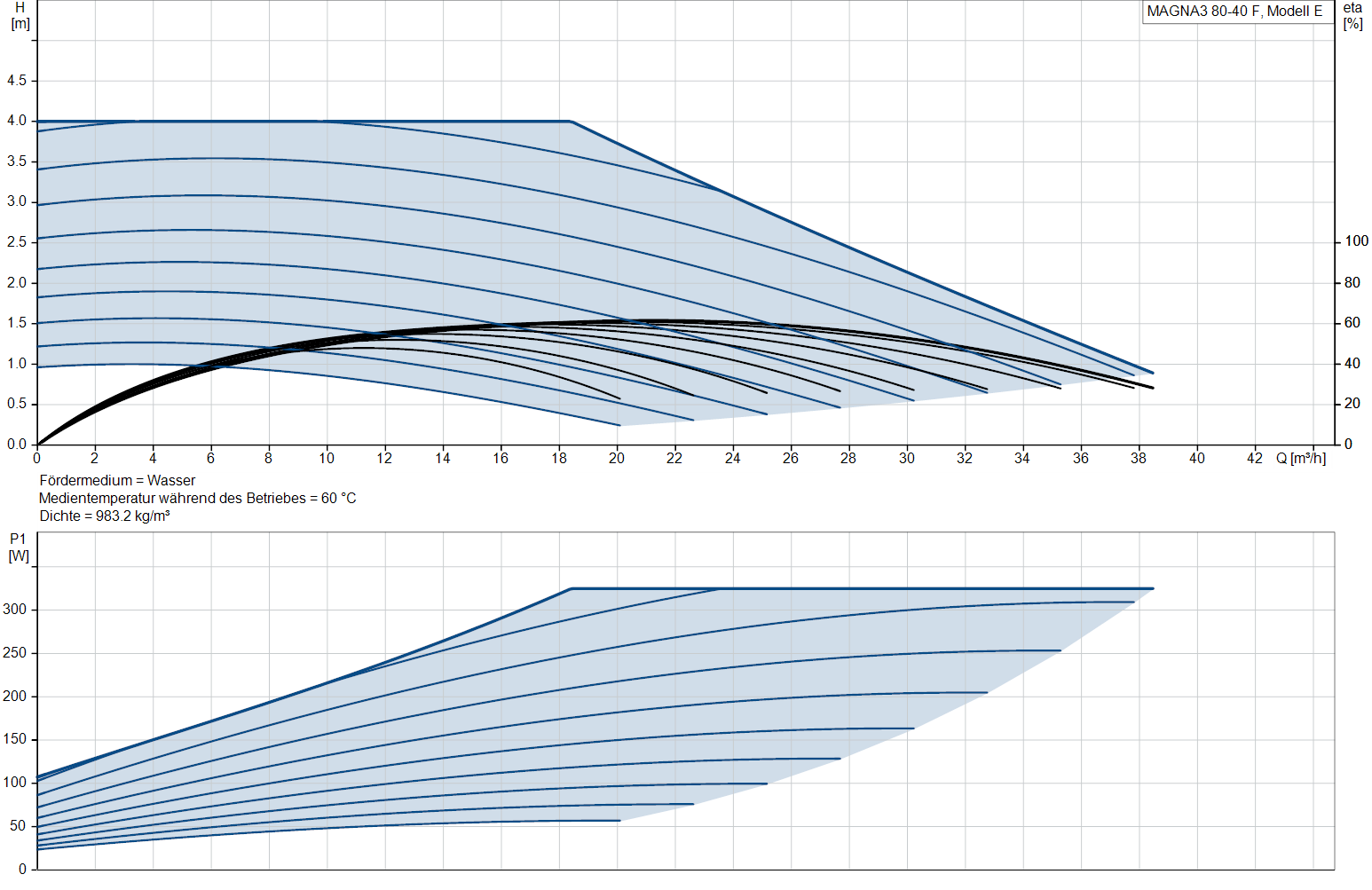

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 4 m |
| P max Puissance maximale absorbée | 325 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 6 bar |
| Courant maximal du moteur | 1,52 A |
| Numéro de commande | 97924306 |
| Débit nominal | 20,67 m3/h |
| Refoulement nominal | 3,617 m |
