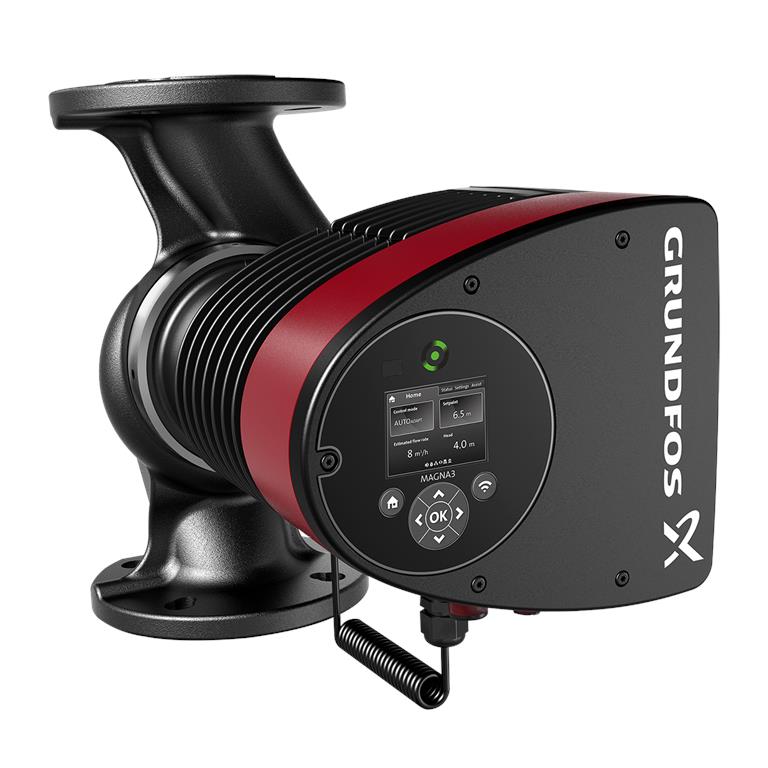

Grundfos Magna3 80-120 F / 360 mm - PN10 / 97924320
Pompe de chauffage Grundfos Magna3 80-120 F / 360mm - PN10 / 97924710
Aperçu
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Grâce à une technologie de pompage innovante et à des fonctions intelligentes telles que le fonctionnement automatique - AUTOADAPT - ces circulateurs offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de votre installation.
Les circulateurs à rotor noyé Magna3 sont conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics. Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre toujours le meilleur confort possible avec une efficacité maximale.
La connexion au système de gestion technique du bâtiment permet une régulation et une surveillance complètes, tandis que l'application Grundfos GO offre des possibilités de commande pratiques.
Fonctions et avantages
- Efficacité énergétique exceptionnelle : la technologie moderne des moteurs assure une faible consommation d'énergie et une adaptation automatique de la vitesse, minimisant ainsi la consommation d'énergie et réduisant les coûts d'exploitation.
- Simplicité d'installation et d'utilisation : Conçu pour un montage rapide, avec un écran LCD facile à utiliser pour un contrôle intuitif.
- Contrôle intelligent : différents modes de régulation pour une adaptation optimale, AUTOADAPT détecte automatiquement le point de fonctionnement optimal.
- Longue durée de vie et grande fiabilité : une construction robuste avec des fonctions de protection telles que la protection contre la marche à sec et la protection contre la surchauffe garantit un fonctionnement sûr.
- Facilité d'entretien : les possibilités de diagnostic avancées facilitent la détection des erreurs, l'entretien et augmentent l'efficacité.
Domaines d'application
- Installations de chauffage dans les systèmes commerciaux
- Systèmes de refroidissement et de climatisation dans les applications commerciales et industrielles
- Installations de chauffage urbain pour le transfert et la distribution de chaleur
Régulation électronique, indice d'efficacité énergétique (IEE) ≤0,20 - BEST IN CLASS
Fonctions en détail
- Technologie de moteur à aimant permanent CE à haut rendement
- IEE ≤ 0,17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses
- Fonction AutoAdapt pour le réglage automatique de la valeur de consigne
- Protection contre la marche à sec intégrée
- Fonction FlowLimit pour la limitation du débit volumétrique
- Connexion à la gestion technique du bâtiment via des modules enfichables
- Messages de fonctionnement et de défaut
- Interfaces de communication : 2x DO / 3x DI / 1x AI
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT avec clavier Soft-Touch
Données techniques
| Débit nominal | 37,41 m³/h |
|---|---|
| Hauteur de refoulement nominale | 9,79 m |
| Hauteur de refoulement maximale | 120 dm |
| Classe de température | 110 |
| Homologations | CE, VDE |
| Température ambiante | 0..40 °C |
| Température max. Pression de service | 10 bar |
| Type de raccordement | DIN |
| Taille du raccord | DN 80 |
| Niveau de pression nominal | PN10 |
| Longueur utile | 360 mm |
| Plage de température du fluide | -10 .. 110 °C |
| Température du fluide en fonctionnement | 60 °C |
| Densité | 983,2 kg/m³ |
| Température max. Puissance absorbée | 1496 W |
| P1 min. | 31 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,32 A |
| Consommation de courant maximale | 6,65 A |
| Vitesse max. Vitesse de rotation | 3690 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0,17 |
| Poids net | 29,7 kg |
| Poids brut | 32,4 kg |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Matériau de la roue : composite
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccord : DIN
- Taille du raccord : DN 80
- Niveau de pression nominal : PN10
- Longueur de montage : 360 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Température du fluide en service : 60 °C
- Densité : 983,2 kg/m³

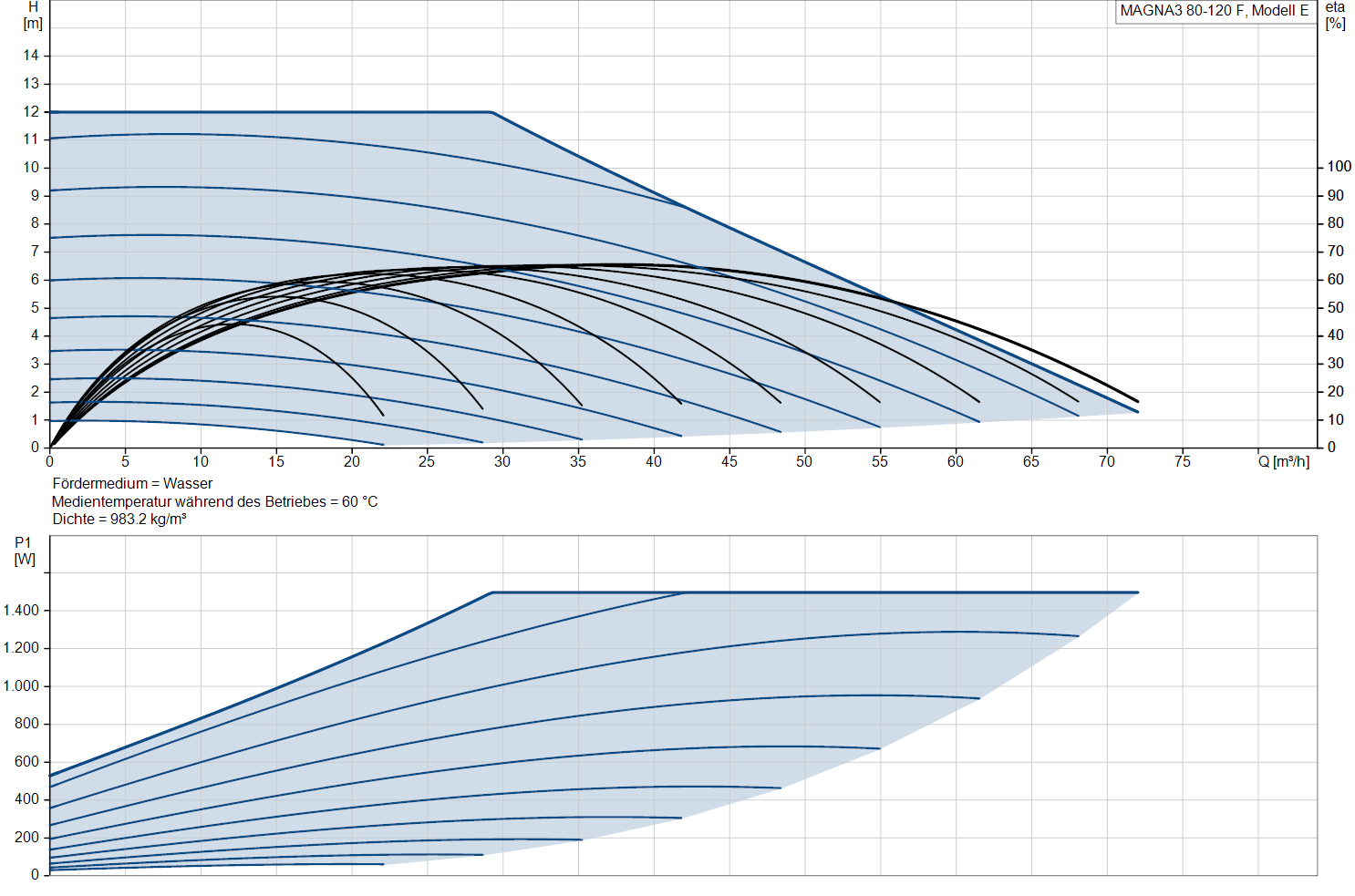

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 12 m |
| P max Puissance maximale absorbée | 1496 W |
| DN évacuation - diamètre | 80 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 6 bar |
| Courant maximal du moteur | 6,65 A |
| Numéro de commande | 97924320 |
| Débit nominal | 37,41 m3/h |
| Refoulement nominal | 9,79 m |
| Variant | Prix | Disponibilité |
|---|
|
Grundfos Magna3 80-100 F / 360 mm - PN6 / 97924309
Tension: 230 V H max: 10 m P max: 1043 W DN évacuation - diamètre: 80 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 6 bar Courant maximal du moteur: 4,69 A Numéro de commande: 97924309 Débit nominal: 33,3 m3/h Refoulement nominal: 7,643 m |
|
Pompe Grundfos Magna3 80-80 F / 360 mm - PN6 / 97924308
Tension: 230 V H max: 8 m P max: 691 W DN évacuation - diamètre: 80 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 6 bar Courant maximal du moteur: 3,15 A Numéro de commande: 97924308 Débit nominal: 28,23 m3/h Refoulement nominal: 6,017 m |
|
Pompe Grundfos Magna3 80-60 F / 360 mm - PN6 / 97924307
Tension: 230 V H max: 6 m P max: 521 W Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 6 bar Courant maximal du moteur: 2,4 A Numéro de commande: 97924307 Débit nominal: 24,72 m3/h Refoulement nominal: 4,903 m |
