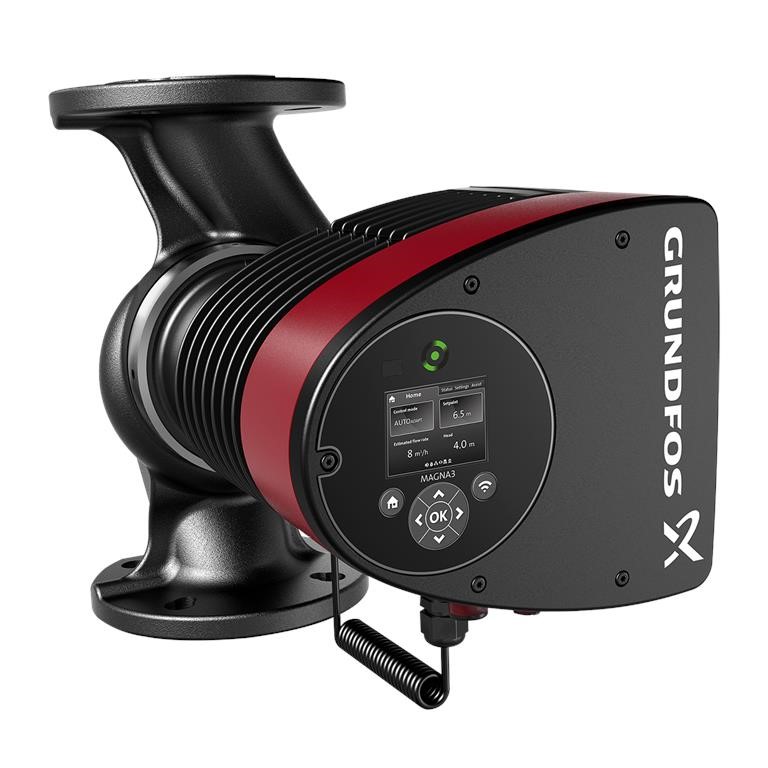

Circulateur Grundfos Magna3 65-60 F / 340mm - PN6/10 / 97924295
Pompe de chauffage Grundfos Magna3 65-60 F / 340mm - PN6/10 / 97924675
Aperçu
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Grâce à une technologie de pompage innovante et à des fonctions intelligentes telles que l'adaptation automatique du fonctionnement AUTOADAPT, le Magna3 offre une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de l'installation.
Ces circulateurs à rotor noyé sont spécialement conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics.
- Excellente efficacité énergétique grâce à une technologie de moteur de pointe.
- Installation facile et utilisation intuitive via un écran LCD
- Modes de commande intelligents pour une adaptation optimale aux exigences variables
- Longue durée de vie grâce à une construction robuste et des fonctions de protection intégrées
- Entretien facile grâce à des fonctions de diagnostic avancées
Fonctions & caractéristiques
Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤ 0,17 - Best in Class
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à l'EnEV incluses
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation réglable du débit via la fonction FlowLimit
- Connexion à la gestion technique du bâtiment grâce à des modules de boîte à bornes optionnels
- Messages de fonctionnement et de défaut pour une surveillance facile
- Interfaces de communication : 2xDO, 3xDI, 1xAI (analogique/numérique)
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier soft-touch
Installation
- Plage de température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccordement : DIN
- Taille du raccord : DN 65
- Niveau de pression nominale : PN6/10
- Longueur de montage : 340 mm
Application
- Installations de chauffage dans les bâtiments commerciaux
- Installations de refroidissement et de climatisation dans le commerce et l'industrie
- Installations de chauffage urbain pour la distribution de chaleur
Paramètres techniques
| Débit nominal | 21,01 m³/h |
|---|---|
| Hauteur de refoulement nominale | 4,036 m |
| Hauteur de refoulement maximale | 60 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Puissance maximale absorbée | 355 W |
| Puissance absorbée minimale (P1 min.) | 20 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,22 A |
| Consommation maximale de courant | 1,64 A |
| Vitesse max. Vitesse de rotation | 2820 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Plage de température du fluide | -10 °C à 110 °C (max. 60 °C en fonctionnement) |
| Densité du fluide transporté | 983,2 kg/m³ |
| Poids net | 20,5 kg |
| Poids brut | 22,6 kg |
Matériaux
- Corps de pompe : fonte grise (ASTM A48-250B, EN 1561 EN-GJL-250)
- Matériau de la roue : composite

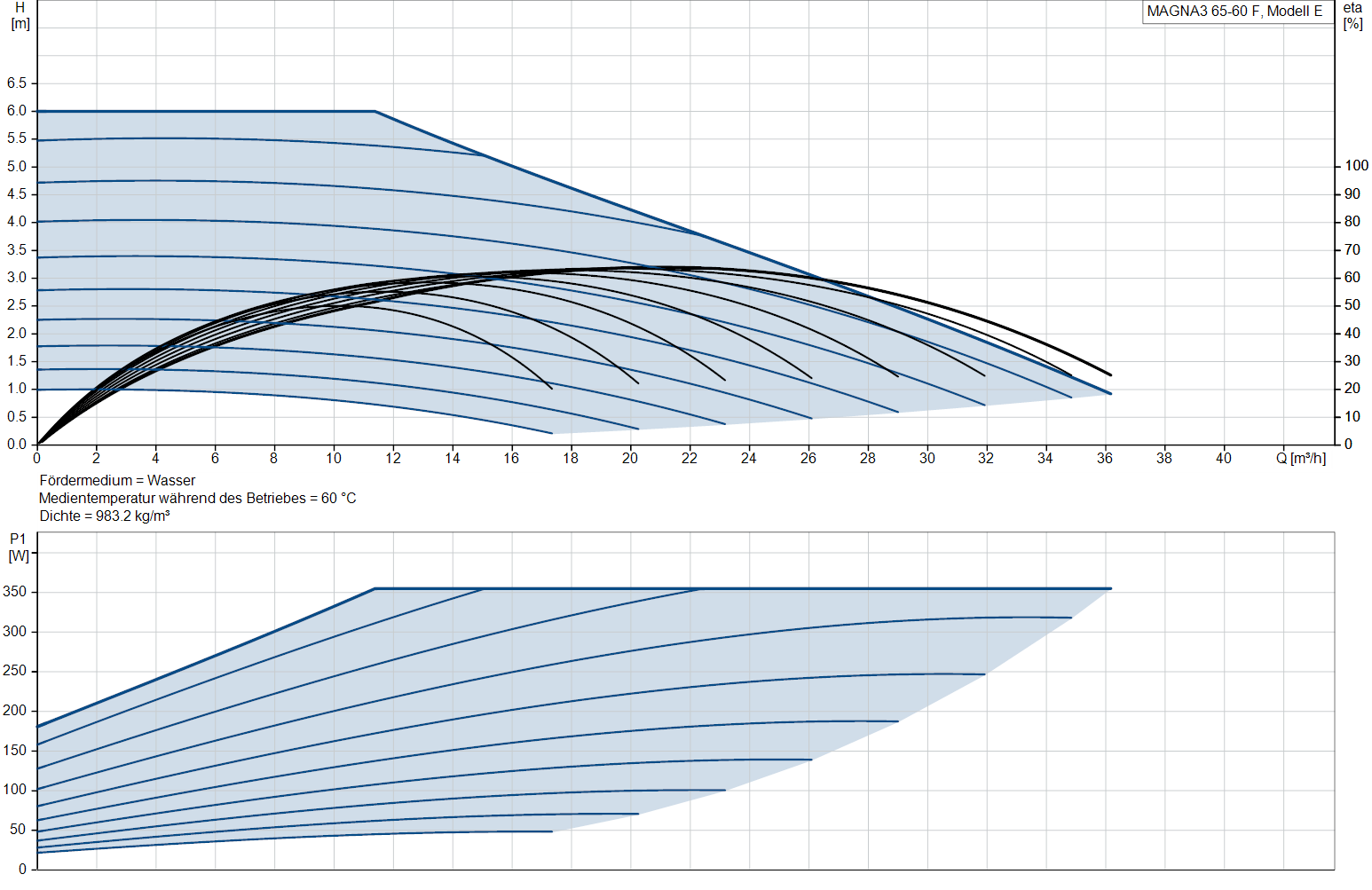

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 6 m |
| P max Puissance maximale absorbée | 355 W |
| DN évacuation - diamètre | 65 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,64 A |
| Numéro de commande | 97924295 |
| Débit nominal | 21,01 m3/h |
| Refoulement nominal | 4,036 m |
| Variant | Prix | Disponibilité |
|---|
|
Circulateur Grundfos Magna3 65-150 F / 340mm - PN6/10 / 97924299
Tension: 230 V H max: 15 m P max: 1377 W DN évacuation - diamètre: 65 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 6,18 A Numéro de commande: 97924299 Débit nominal: 32,06 m3/h Refoulement nominal: 11,11 m |
|
Circulateur Grundfos Magna3 65-40 F / 340mm - PN6/10 / 97924294
Tension: 230 V H max: 4 m P max: 193 W DN évacuation - diamètre: 65 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 0,94 A Numéro de commande: 97924294 Débit nominal: 17,09 m3/h Refoulement nominal: 2,64 m |
|
Circulateur Grundfos Magna3 65-80 F / 340mm - PN6/10 / 97924296
Tension: 230 V H max: 8 m P max: 460 W DN évacuation - diamètre: 65 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 2,11 A Numéro de commande: 97924296 Débit nominal: 23,3 m3/h Refoulement nominal: 4,919 m |
|
Grundfos Magna3 65-100 F / 340mm Pompe de circulation - PN6/10 - 97924297
Tension: 230 V H max: 10 m P max: 600 W DN évacuation - diamètre: 65 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 2,74 A Numéro de commande: 97924297 Débit nominal: 23,65 m3/h Refoulement nominal: 6,312 m |
|
Circulateur Grundfos Magna3 65-120 F / 340 mm - PN6/10 / 97924298
Tension: 230 V H max: 12 m P max: 763 W DN évacuation - diamètre: 65 DN Max. température du liquide pompé: 110 °C Pression maximale de fonctionnement: 10 bar Courant maximal du moteur: 3,45 A Numéro de commande: 97924298 Débit nominal: 25,76 m3/h Refoulement nominal: 7,388 m |
