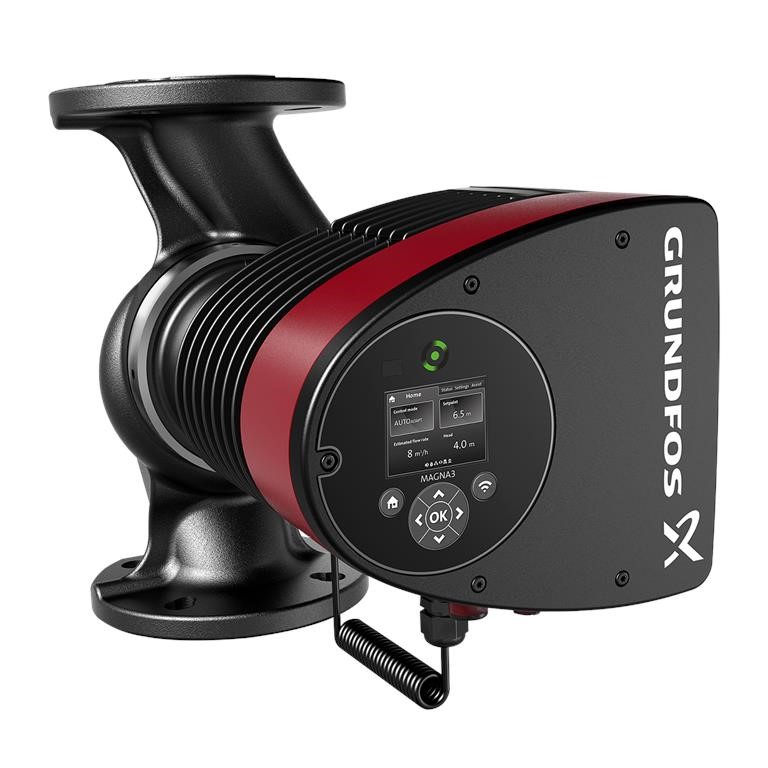

Grundfos Magna3 40-80F / 220mm Pompe de circulation - PN6/10 - 97924268
Pompe de chauffage Grundfos Magna3 40-80F / 220mm - PN6/10 - 97924647
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et d'une multitude de fonctions intelligentes, comme la fonction de fonctionnement automatique AUTOADAPT, les circulateurs Magna3 offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de votre installation.
Les circulateurs à rotor noyé Magna3 sont conçus pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics. Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre toujours le meilleur confort possible avec une efficacité maximale. La pompe peut être connectée à la gestion technique du bâtiment et peut également être commandée et surveillée via l'application Grundfos GO.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : la technologie moteur de pointe garantit une faible consommation d'énergie grâce à l'adaptation automatique de la vitesse aux besoins, ce qui réduit considérablement les coûts d'exploitation.
- Installation et utilisation faciles : conçu pour un montage rapide, équipé d'un écran LCD pour une utilisation et des réglages intuitifs.
- Contrôle et adaptation intelligents : Modes avancés tels que pression constante, vitesse fixe, pression proportionnelle et température constante avec fonction AutoAdapt pour un confort et une efficacité maximum.
- Longue durée de vie et grande fiabilité : construction robuste avec des fonctions de protection telles que la protection contre la marche à sec et la protection contre la surchauffe pour un fonctionnement sûr et un risque de panne minimal.
- Facilité d'entretien : les fonctions de diagnostic avancées permettent une détection précoce des erreurs et simplifient l'entretien et le dépannage, tout en économisant du temps et des coûts.
Domaines d'application
- Installations de chauffage dans les bâtiments commerciaux
- Installations de refroidissement et de climatisation pour le commerce et l'industrie
- Installations de chauffage urbain et distribution de chaleur
Régulation électronique, indice d'efficacité énergétique (IEE) ≤ 0.20 - Best in Class
Fonctions techniques
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤ 0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment au moyen de modules enfichables en option
- Messages de fonctionnement et de défaut
- Communication analogique/numérique : 2xDO, 3xDI, 1xAI
- Historique de fonctionnement enregistrable
- Commande par écran TFT et clavier Soft-Touch
Paramètres techniques
| Débit nominal | 10,89 m³/h |
|---|---|
| Hauteur de refoulement nominale | 5,564 m |
| Hauteur de refoulement maximale | 80 dm |
| Classe de température | 110 °C |
| Agréments | CE, VDE |
| Puissance max. Puissance absorbée | 267 W |
| P1 min. | 17 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,19 A |
| Consommation maximale de courant | 1,26 A |
| Vitesse max. Vitesse de rotation | 4320 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0,19 |
| Poids net | 16,3 kg |
| Poids brut | 17,9 kg |
Matériaux
- Corps de pompe : fonte grise
- Corps de pompe : EN 1561 EN-GJL-250
- Corps de pompe : ASTM A48-250B
- Matériau de la roue : Composite
Installation
- Température ambiante : 0 à 40 °C
- Température max. Pression de service : 10 bar
- Type de raccord : DIN
- Taille du raccord : DN 40
- Niveau de pression nominale : PN6/10
- Longueur de montage : 220 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Plage de température du fluide pendant le fonctionnement : max. 60 °C
- Densité : 983,2 kg/m³

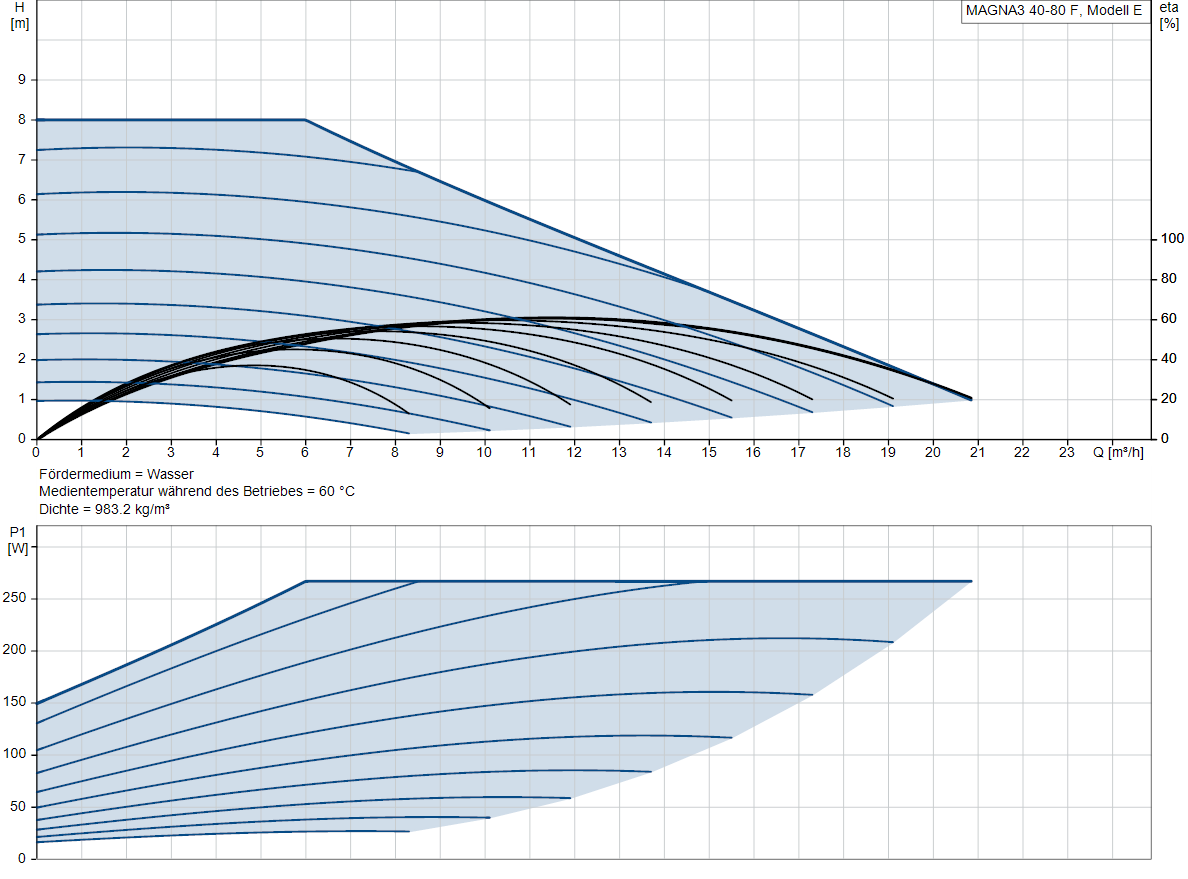

Courbe caractéristique de puissance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 8 m |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Numéro de commande | 97924268 |
