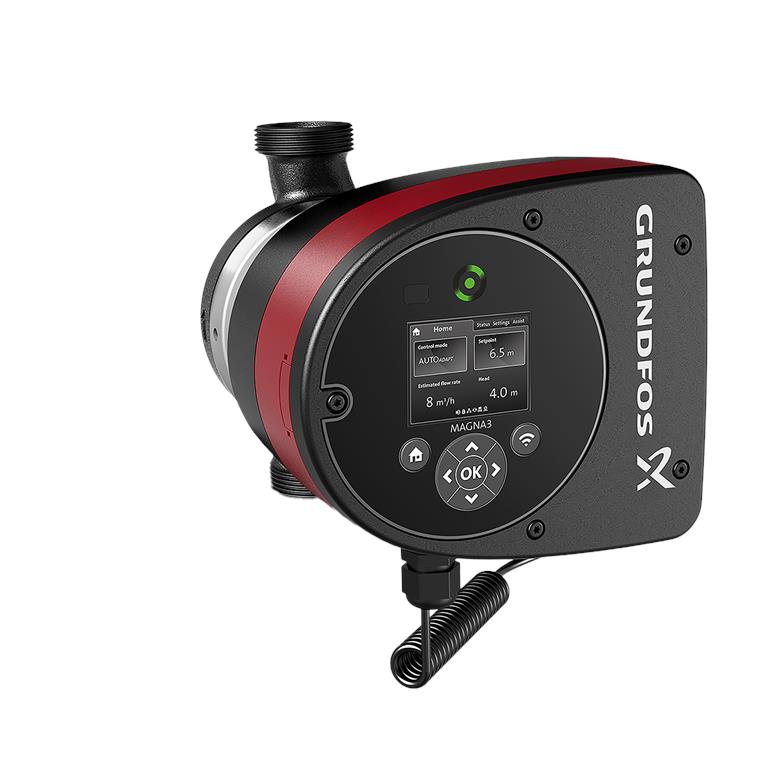

Grundfos Magna3 32-40 / 180 mm - PN10 / 97924254
Pompe de chauffage Grundfos Magna3 32-40 / 180mm - PN10 / 97924633
Aperçu des produits
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et d'une multitude de fonctions intelligentes, comme la fonction de fonctionnement automatique - AUTOADAPT - les circulateurs Grundfos Magna3 offrent non seulement une efficacité énergétique exceptionnelle, mais aussi un contrôle précis et une adaptation aux besoins spécifiques de votre installation.
Les circulateurs à rotor noyé Magna3 sont conçus pour les grands immeubles commerciaux et les bâtiments à étages, ainsi que pour les hôpitaux et les établissements publics.
Des fonctions intelligentes comme AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que votre installation offre toujours le meilleur confort possible avec une efficacité maximale.
La connexion de la pompe au système de gestion du bâtiment permet de réguler et de surveiller entièrement l'installation, tout en améliorant sa fiabilité. Vous pouvez également utiliser l'application Grundfos GO pour surveiller et réguler la pompe.
Fonctions et avantages
- Efficacité énergétique exceptionnelle : grâce à la technologie de pointe de son moteur, Magna3 garantit une consommation de puissance particulièrement faible. L'adaptation automatique de la vitesse minimise la consommation d'énergie et réduit les coûts d'exploitation.
- Installation et utilisation faciles : Conçue pour une installation rapide. L'écran LCD permet une utilisation et un réglage simples et intuitifs de la pompe.
- Contrôle et adaptation intelligents : les modes de contrôle avancés (AUTOADAPT, FLOWADAPT) assurent une adaptation optimale aux exigences changeantes et une efficacité optimale.
- Longue durée de vie et grande fiabilité : une construction robuste et des matériaux de haute qualité avec des fonctions de protection telles que la protection contre la marche à sec et la protection contre la surchauffe garantissent un fonctionnement sûr et durable.
- Facilité d'entretien : des fonctions de diagnostic avancées permettent une détection précoce des erreurs, facilitent l'entretien et le dépannage et permettent d'économiser du temps et de l'argent.
Domaines d'application
- Systèmes de chauffage : idéal pour les systèmes de chauffage commerciaux.
- Systèmes de refroidissement et de climatisation : fonctionnement fiable des circuits de refroidissement dans les applications commerciales et industrielles.
- Installations de chauffage urbain : transmission du chauffage urbain et distribution de chaleur.
Régulation électronique, indice d'efficacité énergétique (IEE) ≤0.20 - BEST IN CLASS
Fonctions techniques
Technologie de moteur à aimant permanent CE à haut rendement avec indice d'efficacité énergétique (IEE) ≤0.17.
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante.
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses dans la livraison
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment via des modules enfichables optionnels dans la boîte à bornes
- Messages de fonctionnement et de défaut
- Possibilités de communication analogique/numérique : 2xDO / 3xDI / 1xAI
- Saisie de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Données techniques
| Débit nominal | 4,15 m³/h |
|---|---|
| Hauteur de refoulement nominale | 3,444 m |
| Hauteur de refoulement maximale | 40 dm |
| Classe de température | 110°C |
| Homologations | CE, VDE |
| Température ambiante | 0 - 40 °C |
| Température max. Pression de service | 10 bar |
| Type de raccordement | G |
| Taille du raccord | 2 inch |
| Niveau de pression nominale | PN10 |
| Longueur utile | 180 mm |
| Plage de température du fluide | -10 à 110 °C |
| Température du fluide pendant le fonctionnement | 60 °C |
| Densité | 983,2 kg/m³ |
| Consommation électrique maximale | 68 W |
| Consommation minimale (P1 min.) | 9 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,09 A |
| Consommation de courant maximale | 0,61 A |
| Vitesse max. Vitesse de rotation | 2880 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0,18 |
| Poids net | 5,25 kg |
| Poids brut | 6,02 kg |
Matériaux
- Corps de pompe : fonte grise
- Corps de pompe : EN 1561 EN-GJL-250
- Corps de pompe : ASTM A48-250B
- Matériau de la roue : Composite
Fluide pompé
- Plage de température du fluide : -10 à 110 °C
- Plage de température du fluide en fonctionnement : 60 °C
- Densité : 983,2 kg/m³
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccord : G
- Taille du raccord : 2 inch
- Niveau de pression nominale : PN10
- Longueur de montage : 180 mm

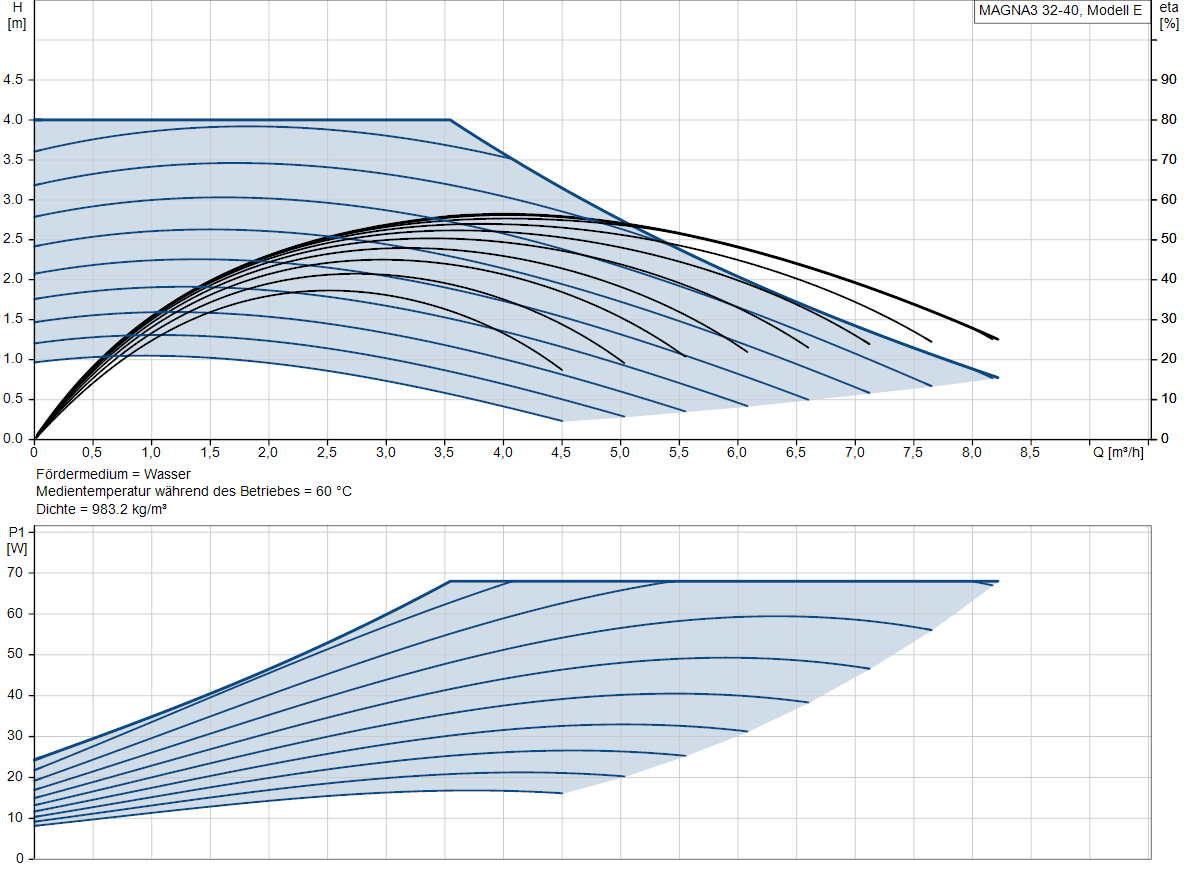

Courbe caractéristique de puissance
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 4 m |
| P max Puissance maximale absorbée | 68 W |
| DN évacuation - diamètre | 2 '' |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 0,61 A |
| Numéro de commande | 97924254 |
| Débit nominal | 4,15 m3/h |
| Refoulement nominal | 3,444 m |
