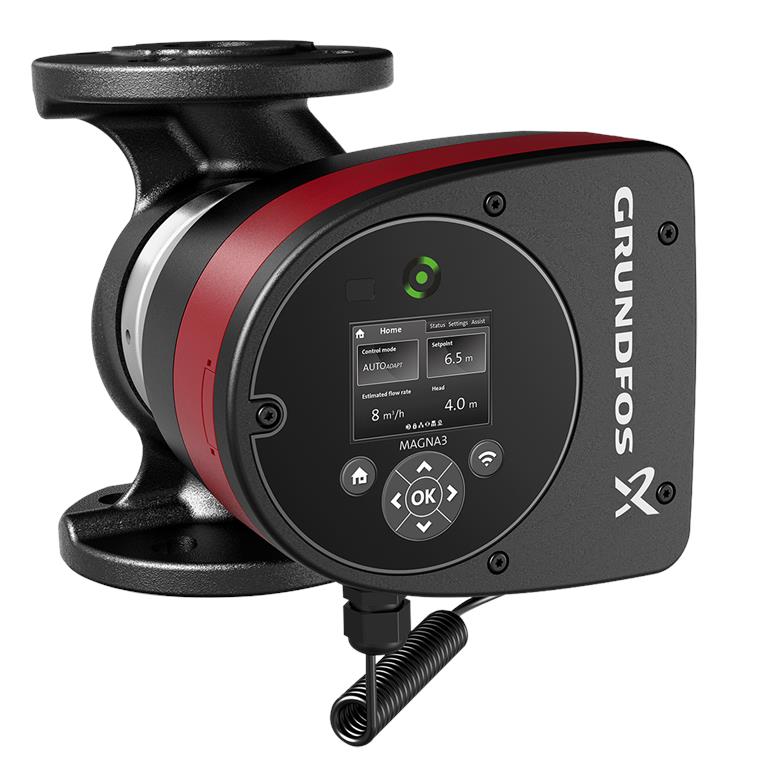

Grundfos Magna3 32-80 F / 220 mm circulateur - PN6/10 / 98333874
Pompe de chauffage Grundfos Magna3 32-80 F / 220mm - PN6/10 / 98333875
Aperçu
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et d'une multitude de fonctions intelligentes, comme la fonction de fonctionnement automatique - AUTOADAPT - les circulateurs Grundfos Magna3 offrent non seulement une efficacité énergétique exceptionnelle, mais aussi un contrôle précis et une adaptation aux besoins spécifiques de votre installation.
Les circulateurs à rotor noyé de type Magna3 sont conçus pour les grands immeubles commerciaux et les bâtiments à étages, ainsi que pour les hôpitaux et les établissements publics.
Des fonctions intelligentes comme AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, de sorte que leur installation offre toujours le meilleur confort possible avec une efficacité maximale.
La connexion de la pompe à la gestion technique du bâtiment permet de réguler et de surveiller entièrement l'installation, tout en améliorant sa fiabilité. Vous pouvez également utiliser l'application Grundfos GO pour surveiller et réguler la pompe.
Fonctions & caractéristiques
Avantages de la Grundfos Magna3
- Efficacité énergétique exceptionnelle : grâce à la technologie de moteur la plus moderne, la Magna3 garantit une consommation de puissance particulièrement faible. La vitesse s'adapte automatiquement aux besoins réels, ce qui minimise la consommation d'énergie et réduit les coûts d'exploitation.
- Simplicité d'installation et d'utilisation : le Magna3 est conçu pour une installation rapide. L'écran LCD permet une utilisation et un réglage intuitifs de la pompe.
- Contrôle et adaptation intelligents : des modes de contrôle avancés s'adaptent aux exigences changeantes. La fonction AUTOADAPT détecte automatiquement le point de fonctionnement optimal pour un confort et une efficacité maximum.
- Longue durée de vie et fiabilité : une construction robuste, des matériaux de haute qualité et des fonctions de protection telles que la protection contre la marche à sec et la protection contre la surchauffe garantissent des performances durables et sûres.
- Facilité d'entretien : des fonctions de diagnostic avancées facilitent l'identification précoce des sources d'erreur. La pompe fournit des informations de fonctionnement détaillées pour une maintenance et un dépannage efficaces.
Domaines d'application
- Systèmes de chauffage : idéal pour les systèmes de chauffage commerciaux.
- Systèmes de refroidissement et de climatisation : fonctionnement fiable des circuits de refroidissement dans les applications commerciales et industrielles.
- Installations de chauffage urbain : transmission du chauffage urbain et distribution de chaleur.
Régulation électronique, indice d'efficacité énergétique (IEE) ≤0.20 - BEST IN CLASS
Fonctions technologiques
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique selon EnEV incluses
- Réglage automatique de la valeur de consigne via la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation du débit réglable grâce à la fonction FlowLimit
- Connexion à la gestion technique du bâtiment via des modules optionnels
- Messages de fonctionnement et de défaut
- Interfaces de communication analogiques/numériques : 2xDO / 3xDI / 1xAI
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier Soft-Touch
Données techniques
| Débit nominal | 4,79 m³/h |
|---|---|
| Hauteur de refoulement nominale | 6,285 m |
| Hauteur de refoulement maximale | 8,0 m (80 dm) |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Température ambiante | 0...40 °C |
| Pression de service maximale | 10 bar |
| Type de raccordement | DIN |
| Taille du raccord | DN 32 |
| Niveau de pression nominale | PN6/10 |
| Longueur utile | 220 mm |
| Plage de température du fluide | -10 ... 110 °C |
| Température du fluide en fonctionnement | 60 °C |
| Densité du fluide | 983,2 kg/m³ |
| Puissance absorbée maximale | 136 W |
| Puissance absorbée minimale (P1 min.) | 9 W |
| Fréquence du réseau | 50 / 60 Hz |
| Consommation minimale de courant | 0,09 A |
| Consommation maximale de courant | 1,19 A |
| Vitesse maximale | 4050 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0,18 |
| Poids net | 7,63 kg |
| Poids brut | 8,85 kg |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Matériau de la roue : composite
Installation
- Température ambiante : 0 à 40 °C
- Pression de service maximale : 10 bar
- Type de raccord : DIN
- Taille du raccord : DN 32
- Niveau de pression nominale : PN6/10
- Longueur de montage : 220 mm
Fluide transporté
- Plage de température du fluide : -10 à 110 °C
- Température du fluide pendant le fonctionnement : 60 °C
- Densité : 983,2 kg/m³

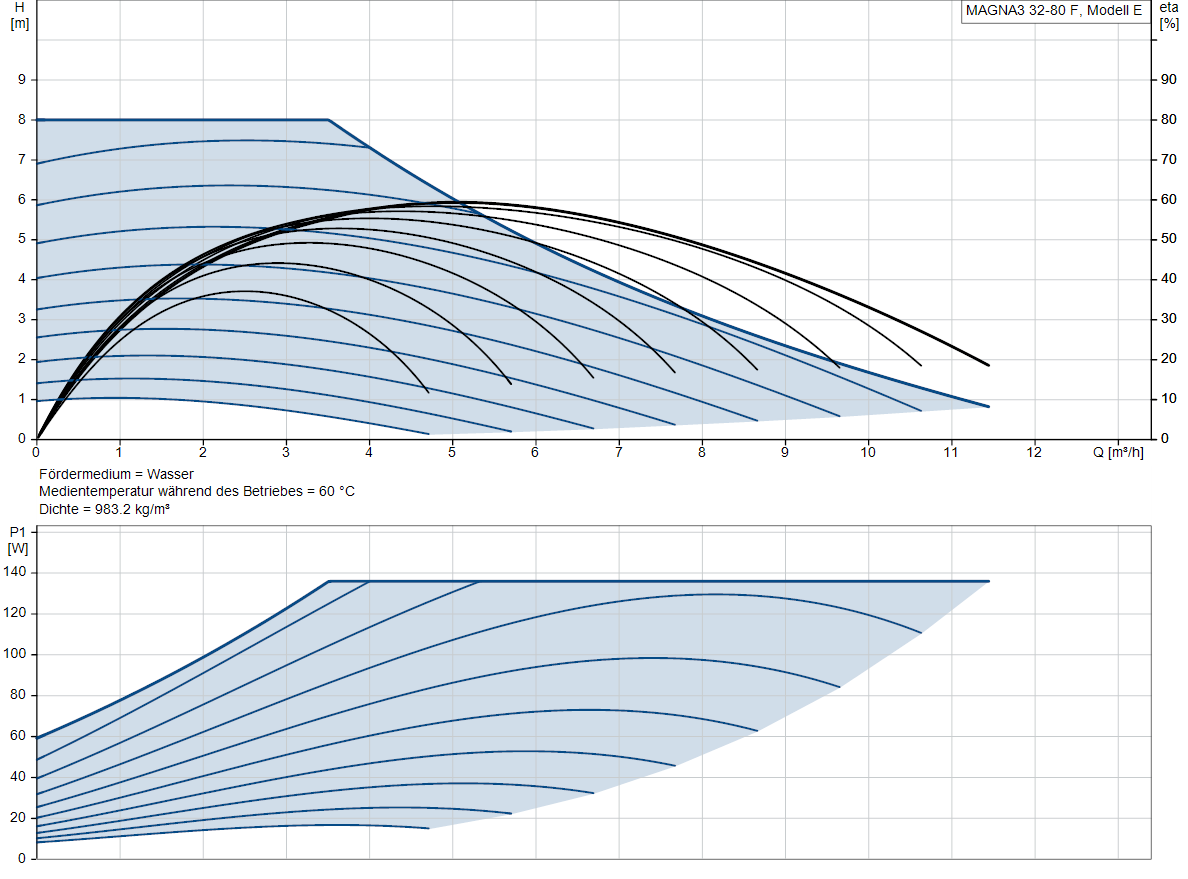

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 8 m |
| P max Puissance maximale absorbée | 136 W |
| DN évacuation - diamètre | 32 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,19 A |
| Numéro de commande | 98333874 |
| Débit nominal | 4,79 m3/h |
| Refoulement nominal | 6,285 m |
