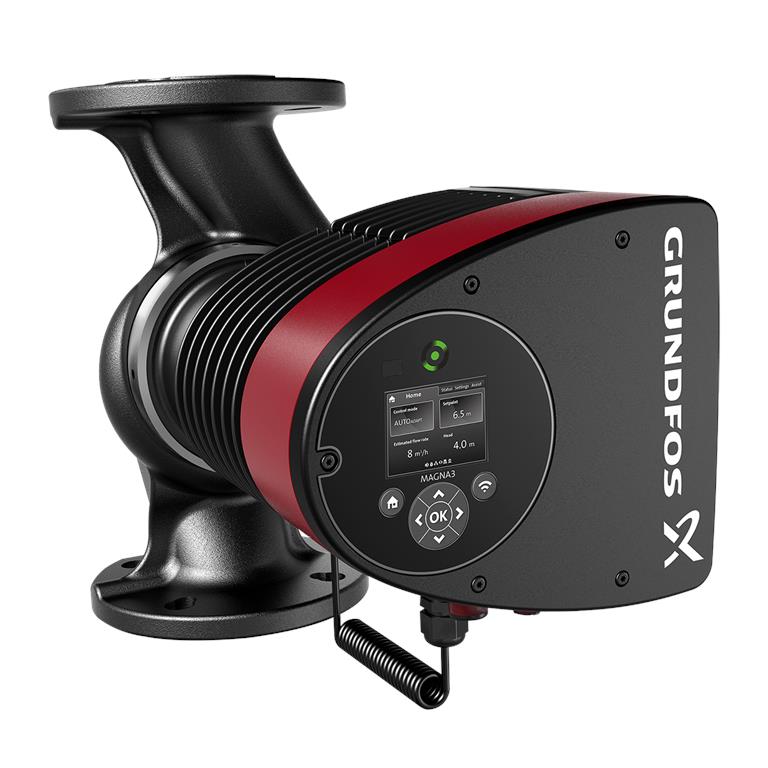

Grundfos Magna3 100-60 F / 450 mm - PN6 / 97924312
Pompe de chauffage Grundfos Magna3 100-60 F / 450 mm - PN6 / 97924702
Aperçu
Les circulateurs Grundfos Magna3 sont la solution parfaite pour les applications de chauffage, de refroidissement et de climatisation exigeantes, qui requièrent une efficacité maximale, une installation simple et des performances fiables. Dotés d'une technologie de pompage innovante et d'une multitude de fonctions intelligentes, comme la fonction de fonctionnement automatique AUTOADAPT, ces circulateurs offrent une efficacité énergétique exceptionnelle ainsi qu'un contrôle et une adaptation précis aux besoins spécifiques de l'installation.
Les circulateurs à rotor noyé Magna3 sont idéaux pour les grands immeubles commerciaux, les bâtiments à étages, les hôpitaux et les établissements publics. Des fonctions intelligentes telles que AUTOADAPT et FLOWADAPT sélectionnent automatiquement le réglage optimal de la pompe, ce qui garantit toujours le meilleur confort possible avec une efficacité maximale.
La pompe peut être entièrement contrôlée et surveillée par le biais d'une connexion au système de gestion du bâtiment. En outre, l'application Grundfos GO est disponible pour une surveillance et une régulation confortables.
Fonctions & avantages
- Efficacité énergétique exceptionnelle : grâce à une technologie de moteur de pointe avec adaptation automatique de la vitesse, la pompe Magna3 minimise durablement la consommation d'énergie et réduit ainsi les coûts d'exploitation.
- Simplicité d'installation et d'utilisation : la pompe est conçue pour un montage rapide, l'écran LCD intuitif facilitant le réglage et la surveillance.
- Contrôle et adaptation intelligents : des modes avancés comme AUTOADAPT détectent automatiquement le point de fonctionnement optimal et adaptent le fonctionnement en fonction des besoins.
- Longue durée de vie et grande fiabilité : une construction robuste, des matériaux de haute qualité et des fonctions de protection intégrées telles que la protection contre la marche à sec et la protection contre la surchauffe garantissent un fonctionnement sûr et durable.
- Facilité d'entretien : des fonctions de diagnostic avancées permettent une détection précoce des sources d'erreur potentielles et facilitent l'entretien et le dépannage.
Domaines d'application
- Systèmes de chauffage : idéal pour une utilisation dans les systèmes de chauffage commerciaux.
- Systèmes de refroidissement et de climatisation : fonctionnement fiable dans les circuits de refroidissement commerciaux et industriels.
- Installations de chauffage urbain : transmission et distribution efficaces du chauffage urbain.
Régulation électronique, indice d'efficacité énergétique (IEE) ≤0.20 - BEST IN CLASS.
Fonctions techniques
- Technologie de moteur à aimant permanent CE à haut rendement
- Indice d'efficacité énergétique (IEE) ≤0.17
- Modes de régulation : pression constante, vitesse fixe, pression proportionnelle, température constante
- Protection totale du moteur intégrée
- Coquilles d'isolation thermique conformes à EnEV incluses dans la livraison
- Réglage automatique de la valeur de consigne grâce à la fonction AutoAdapt
- Protection contre la marche à sec intégrée
- Limitation réglable du débit par la fonction FlowLimit
- Connexion à la gestion technique du bâtiment via des modules enfichables optionnels dans la boîte à bornes
- Messages de fonctionnement et de défaut
- Possibilités de communication analogique/numérique : 2xDO, 3xDI, 1xAI
- Enregistrement de l'historique de fonctionnement
- Commande par écran TFT et clavier soft-touch
Paramètres techniques
| Débit nominal | 28,04 m³/h |
|---|---|
| Hauteur de refoulement nominale | 5,948 m |
| Hauteur de refoulement maximale | 60 dm |
| Classe de température | 110 °C |
| Homologations | CE, VDE |
| Température ambiante | 0 à 40 °C |
| Température max. Pression de service | 10 bar |
| Type de raccordement | DIN |
| Taille du raccord | DN 100 |
| Niveau de pression nominal | PN6 |
| Longueur utile | 450 mm |
| Plage de température du fluide | -10 à 110 °C |
| Température du fluide pendant le fonctionnement | 60 °C |
| Densité | 983,2 kg/m³ |
| Puissance maximale absorbée | 679 W |
| P1 min. | 28 W |
| Fréquence du réseau | 50/60 Hz |
| Consommation minimale de courant | 0,27 A |
| Consommation de courant maximale | 3,11 A |
| Vitesse max. Vitesse de rotation | 2730 1/min |
| Indice de protection | X4D |
| Classe d'isolation | F |
| Indice d'efficacité énergétique (IEE) | 0,17 |
| Poids net | 33,1 kg |
| Poids brut | 37 kg |
Matériaux
- Corps de pompe : fonte grise
- Corps de pompe : EN 1561 EN-GJL-250
- Corps de pompe : ASTM A48-250B
- Matériau de la roue : Composite

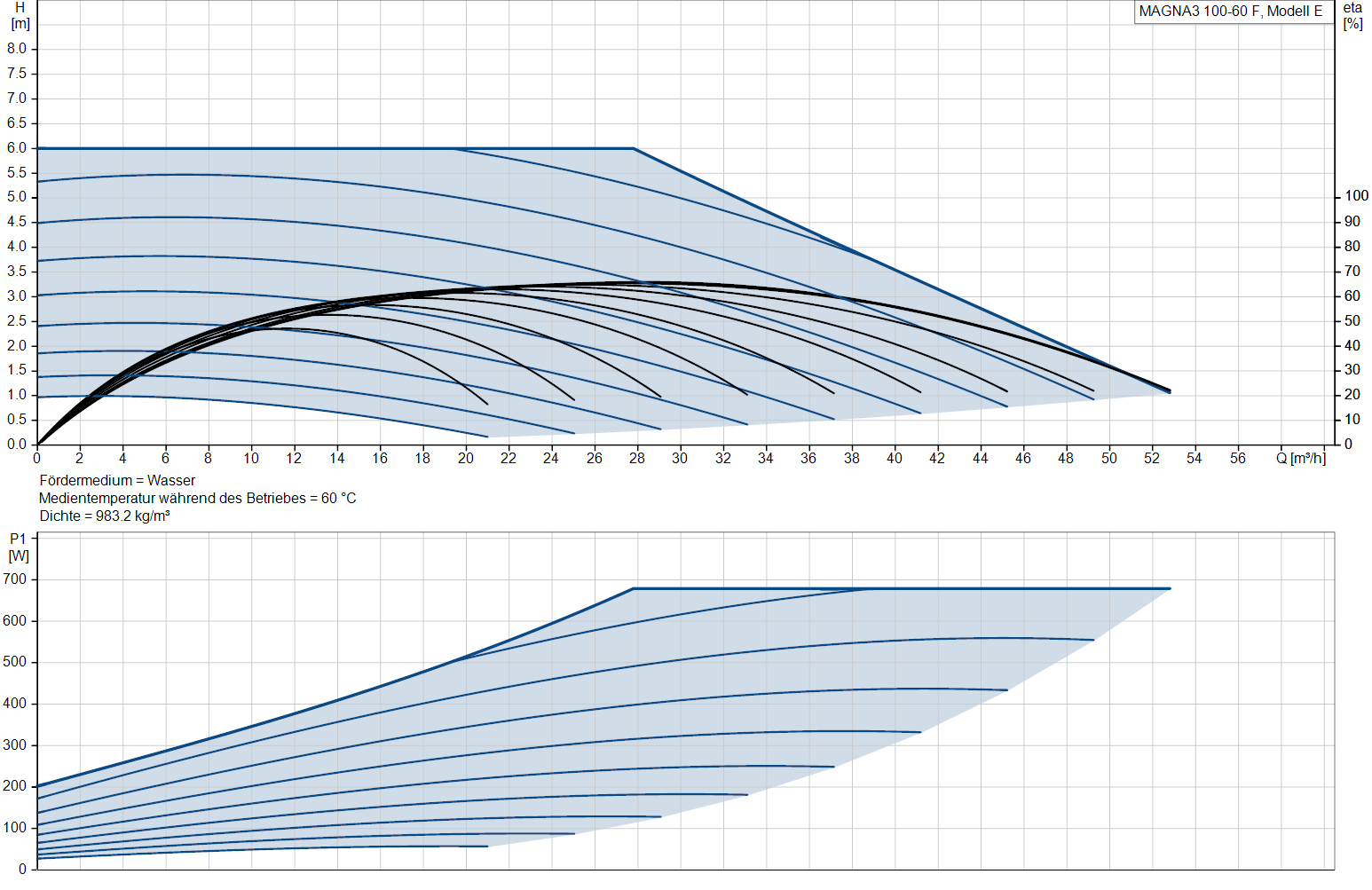

Courbe de performance de la pompe
Dessin de la pompe
| Tension | 230 V |
| H max Hauteur de refoulement | 6 m |
| P max Puissance maximale absorbée | 679 W |
| DN évacuation - diamètre | 100 DN |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 6 bar |
| Courant maximal du moteur | 3,11 A |
| Numéro de commande | 97924312 |
| Débit nominal | 28,04 m3/h |
| Refoulement nominal | 5,948 m |
