MAGNA1 80-80 F / 99221407
MAGNA1 80-80 F / 99221407

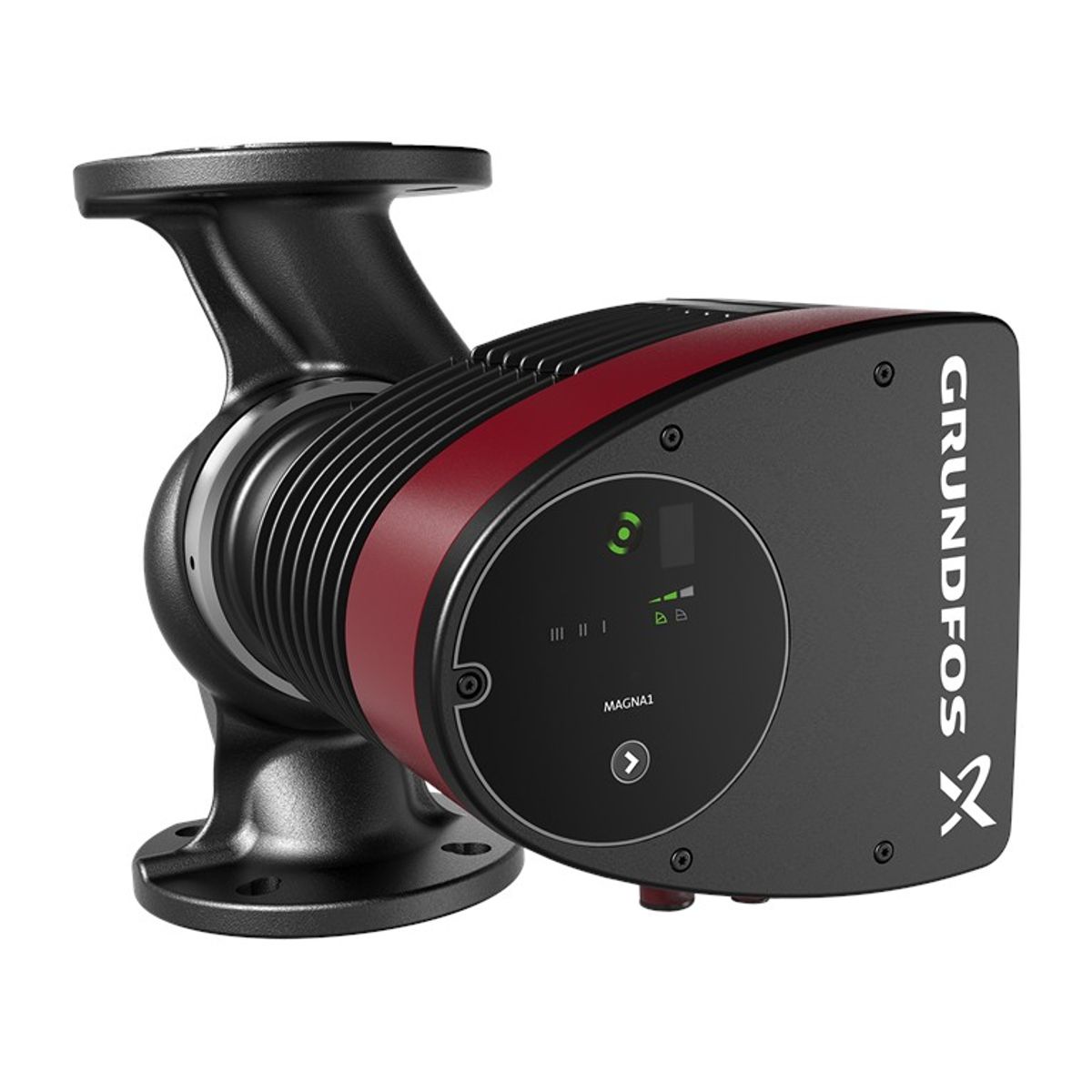

Vue d'ensemble du produit
La MAGNA1 80-80 F est une pompe de circulation Grundfos qui offre une solution simple et économe en énergie pour les applications courantes. Conforme aux normes EuP 2015, elle permet de réaliser d'importantes économies d'énergie électrique. Son interface intuitive et conviviale et sa conception sans entretien en font le choix idéal pour les performances de base et les exigences de contrôle et de surveillance du système.
La pompe est conçue pour rendre accessible à tous une configuration simple, un contrôle et une surveillance de base. La conception du rotor scellé la rend sans entretien. Elle permet une surveillance via une sortie de relais de défaut et une commande de démarrage et d'arrêt à distance. Elle communique sans fil avec l'application Grundfos GO Remote sur les appareils mobiles. Elle peut être utilisée comme pompe principale dans les systèmes de chauffage et de refroidissement, y compris :
- boucles de mélange
- les surfaces de chauffage
- les zones de climatisation
- les systèmes de pompes à chaleur géothermiques
- les petites applications de refroidissement
La MAGNA1 est une pompe monophasée dans laquelle le panneau de commande et le système de contrôle sont intégrés dans le boîtier de commande. Le corps de la pompe est disponible en fonte ou en acier inoxydable. Le rotor est en fibre de carbone, la plaque de roulement et le couvercle du rotor en acier inoxydable et le corps du stator en aluminium. L'électronique est refroidie par air.
La pompe est équipée d'un moteur synchrone à aimant permanent à 4 pôles, plus efficace que les moteurs asynchrones conventionnels. La vitesse de la pompe est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 80-80 F |
|---|---|
| Numéro de commande | 99221407 |
| Numéro EAN | 5712608943799 |
| Hauteur max. Hauteur de déplacement | 80 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 6 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 80 |
| PN pour le raccordement de tuyaux | PN 6 |

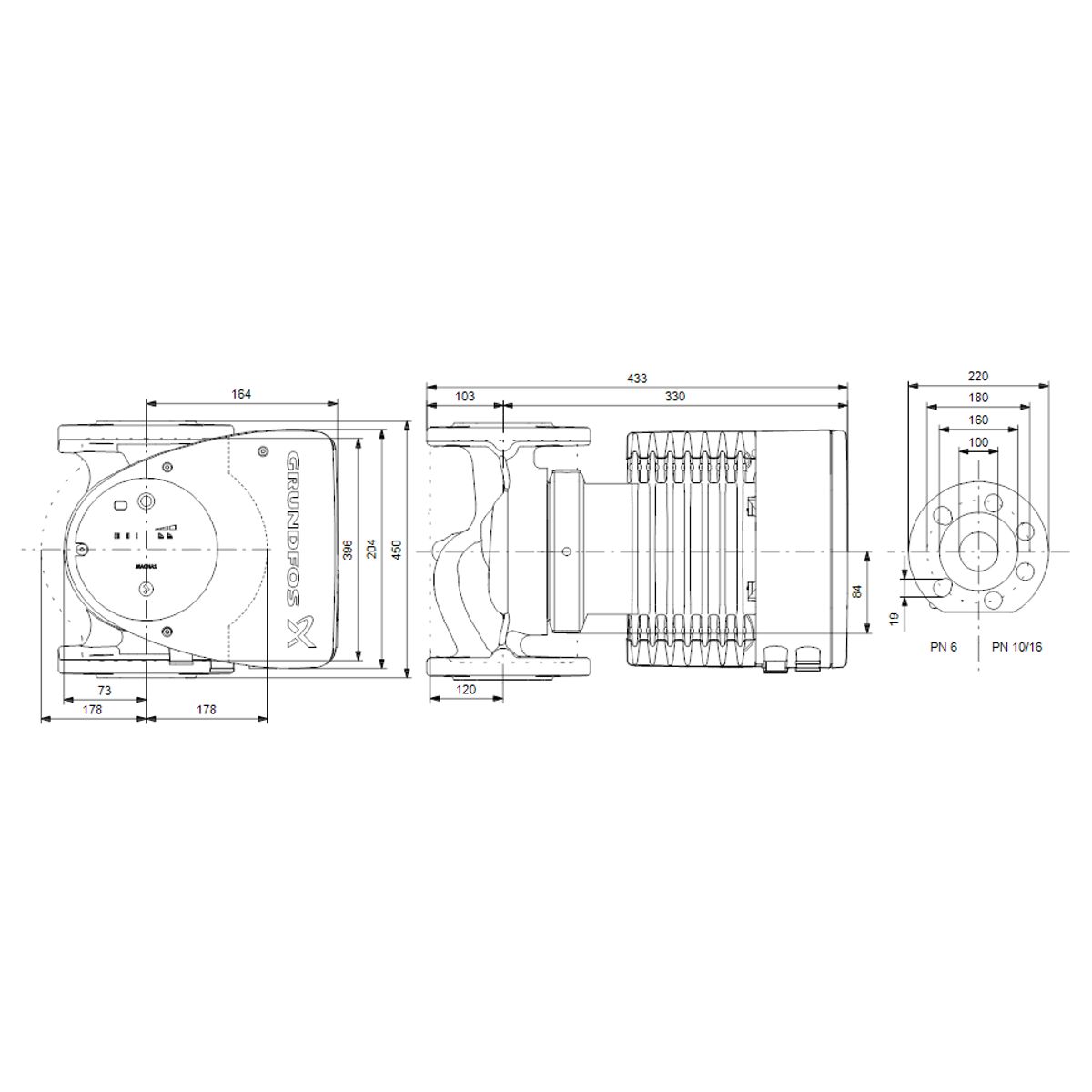

| Raccordement à la tubulure | 360 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| Puissance max. Puissance absorbée (P1 max) | 715 W |
| Puissance absorbée minimale (P1 min.) | 26.32 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.28 A |
| Consommation maximale de courant (I MAX) | 3.14 A |
| Vitesse (n) | 2895 tr/min |
| Protection IP | X4D |
| Isolation | F |
| Classe d'efficacité énergétique (EEI) | 0.20 |
| Poids net | 28,7 kg |
| Poids brut | 31,5 kg |
| Quantité transportée | 0.071 m³ |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux
- Corps de pompe
- Fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Roue
- Matériau composite
| Q max débit maximal | 48 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 8 m |
| P max Puissance maximale absorbée | 715 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 6 bar |
| Courant maximal du moteur | 3.14 A |
