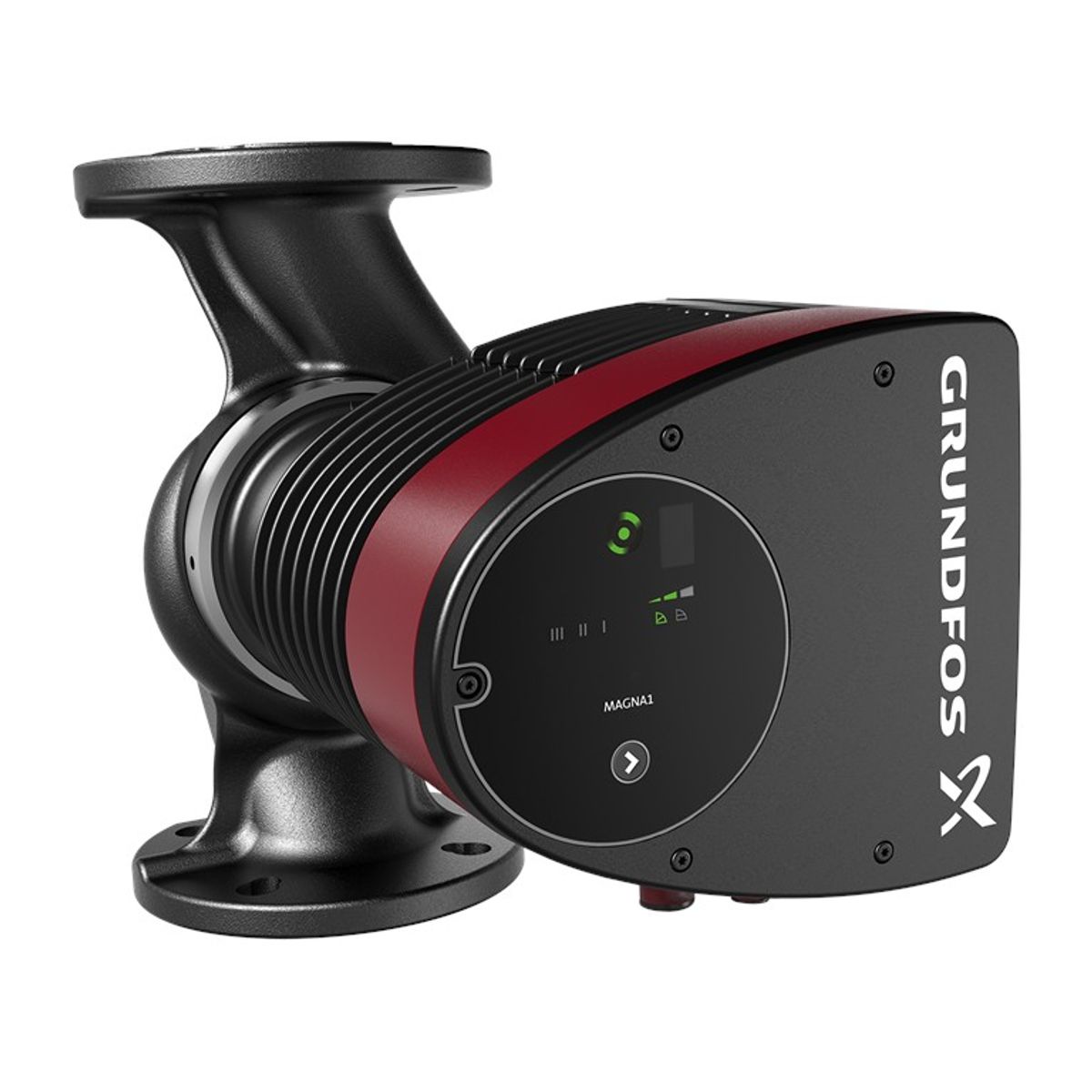

MAGNA1 65-60 F / 99221371
MAGNA1 65-60 F / 99221371
Vue d'ensemble du produit
Le Grundfos MAGNA1 65-60 F est un circulateur simple et efficace conçu pour effectuer des tâches fiables avec une grande efficacité énergétique. Le produit est conforme aux normes EuP 2015, garantissant des économies d'énergie significatives. Avec son interface intuitive et conviviale et sa conception sans entretien, le MAGNA1 est le choix idéal pour les besoins opérationnels de base où un contrôle et une surveillance simples du système sont nécessaires.
La pompe ne nécessite aucune maintenance grâce à son rotor hermétiquement scellé. Elle permet une surveillance via une sortie de relais de signalisation de défaut et une commande de démarrage et d'arrêt à distance via une entrée numérique. MAGNA1 communique sans fil avec l'application Grundfos GO Remote et peut servir de pompe principale dans les applications de chauffage et de refroidissement.
Fonctions et caractéristiques
- Haute efficacité énergétique et conformité avec les réglementations EuP 2015.
- Panneau de commande et contrôleur intégrés dans la partie commande
- Conception du rotor hermétiquement scellé sans entretien
- Possibilité de surveillance via une sortie relais en cas de défaillance
- Commande de démarrage et d'arrêt à distance via une entrée numérique
- Communication sans fil avec l'application Grundfos GO Remote
- Utilisation dans les systèmes de chauffage et de refroidissement, y compris les circuits de mélange, les surfaces de chauffage, les surfaces de climatisation, les systèmes de pompe à chaleur et les petites applications de refroidissement.
- Moteur synchrone à aimant permanent 4 pôles contrôlé par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 65-60 F |
|---|---|
| Numéro de commande | 99221371 |
| Numéro EAN | 5712608943430 |
| Prix de vente | EUR 2789 |
| Hauteur d'impression maximale | 60 dm |
| Classe TF | 110 |
| Certifications | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 65 |
| PN pour raccordement de tuyau | PN 6/10 |

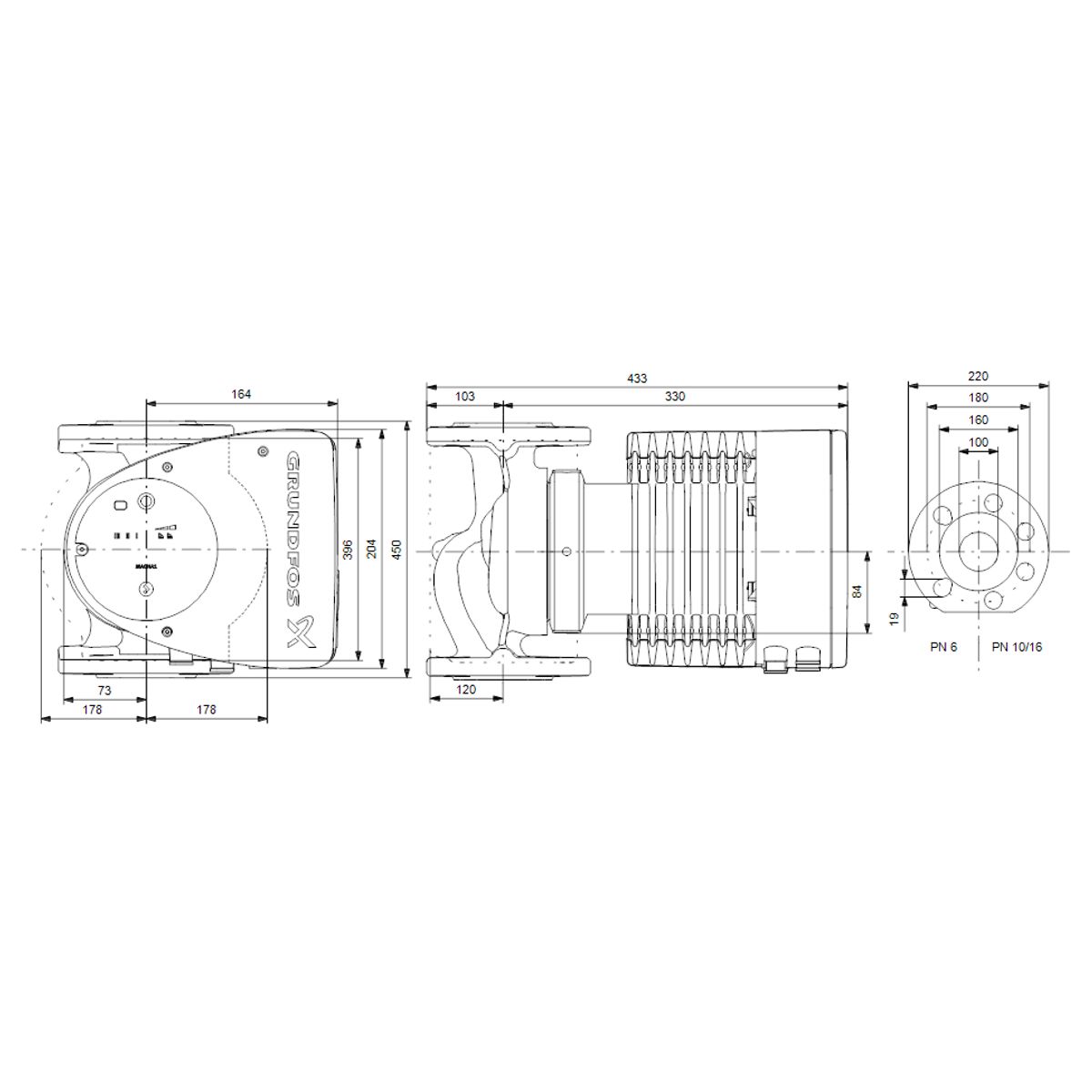

| Longueur de la connexion à la connexion | 340 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité du liquide | 983,2 kg/m³ |
| P1 max | 365 W |
| P1 min. | 23.15 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.24 A |
| Consommation maximale de courant | 1.64 A |
| Vitesse de rotation | 2759 tr/min |
| Protection IP | X4D |
| Isolation | F |
| Classe d'efficacité énergétique (EEI) | 0.20 |
| Poids net | 20,5 kg |
| Poids brut | 23,3 kg |
| Volume de transport | 0.057 m³ |
| Pays d'origine | Allemagne (DE) |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux utilisés
- Corps de pompe : fonte grise EN 1561 EN-GJL-250, ASTM A48-250B
- Roue : matériaux composites
- Rotor : composite en fibre de carbone, plaque de roulement et couvercle du rotor en acier inoxydable
- Boîtier du stator : aluminium
- Électronique de puissance : refroidie par air

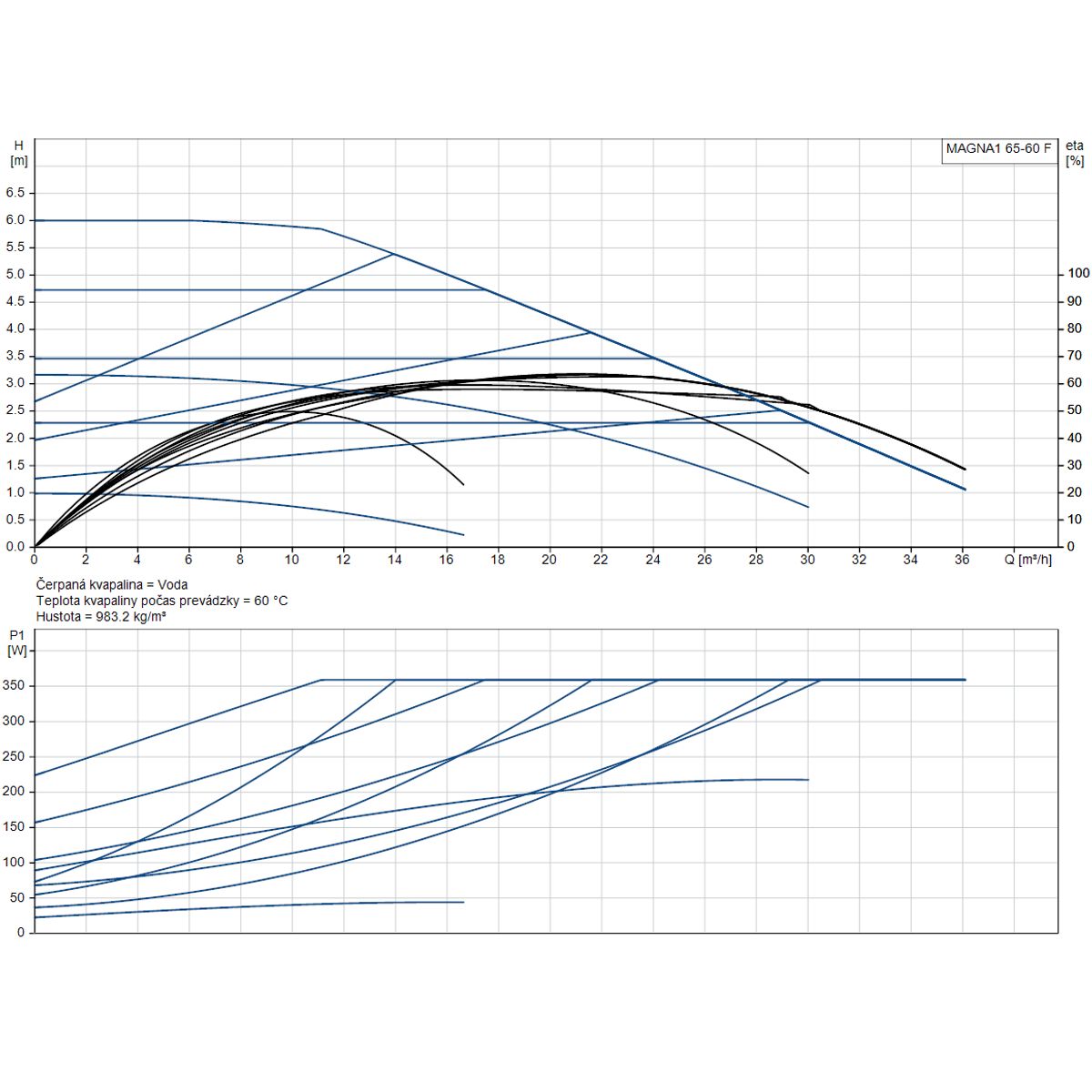

| Q max débit maximal | 35 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 6 m |
| P max Puissance maximale absorbée | 365 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1.64 A |
