MAGNA1 65-150 F / 99221375
MAGNA1 65-150 F / 99221375
Vue d'ensemble du produit

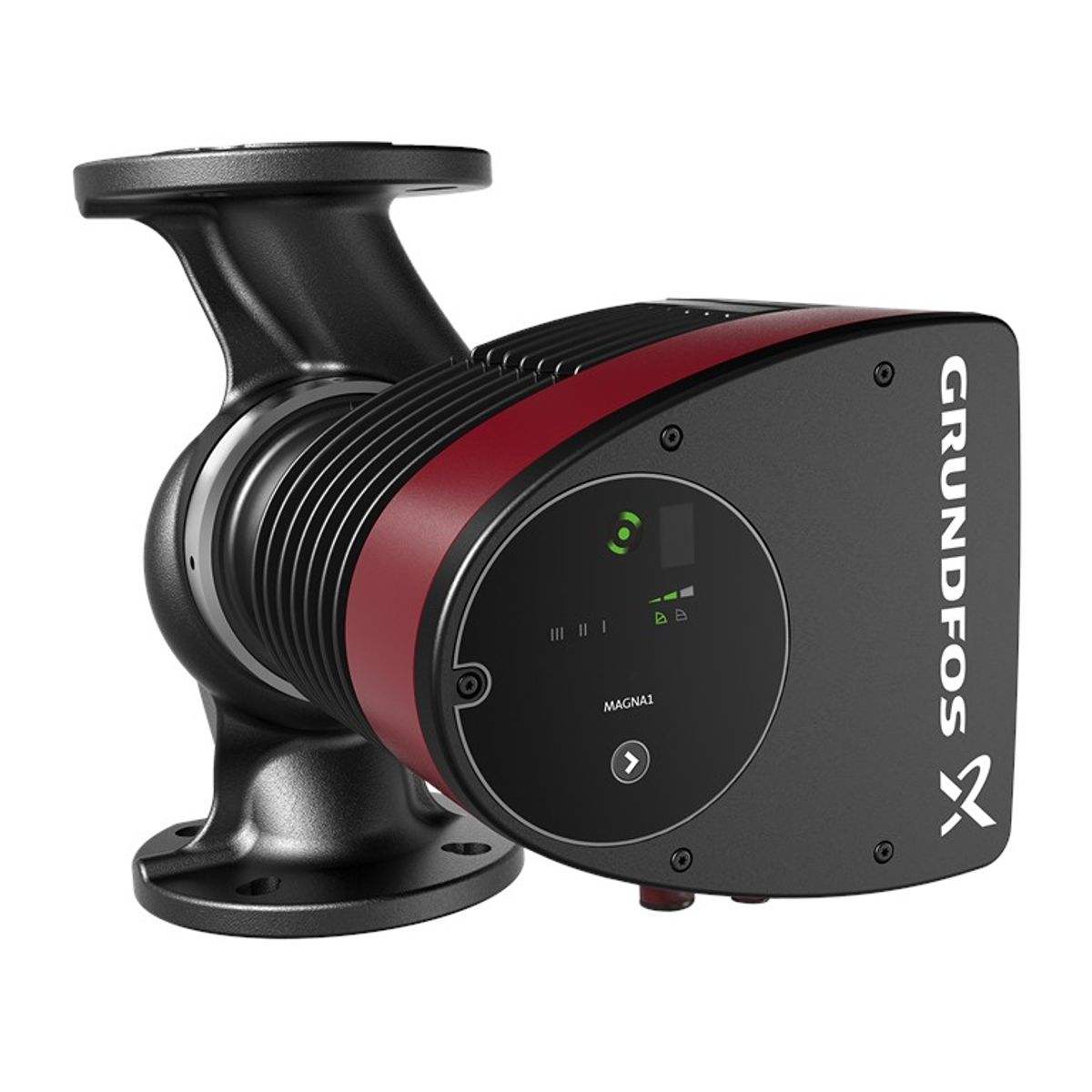

Le circulateur Grundfos MAGNA1 est un choix simple et efficace pour des performances fiables. Grâce à sa haute efficacité énergétique, il répond aux exigences de l'EuP 2015, ce qui signifie des économies d'énergie significatives. L'interface utilisateur intuitive et la conception sans entretien font du MAGNA1 la pompe idéale pour les besoins de contrôle et de surveillance de base dans les applications de chauffage et de refroidissement.
Cette pompe permet une installation facile, un contrôle et une surveillance de base. La conception de la partie rotative fermée la rend sans entretien. La MAGNA1 peut être surveillée par une sortie de défaut à relais et contrôlée par une entrée numérique de démarrage/arrêt à distance. La pompe communique sans fil avec l'application Grundfos GO Remote.
Fonctions et utilisation
La MAGNA1 peut fonctionner comme pompe principale dans une variété de systèmes de chauffage et de refroidissement, y compris :
- boucles de mélange
- les surfaces de chauffage
- les zones de climatisation
- les systèmes de pompes à chaleur géothermiques
- les petites applications de refroidissement
La pompe est équipée d'un moteur synchrone à aimant permanent à 4 pôles, plus efficace que les moteurs asynchrones conventionnels. La vitesse du moteur est contrôlée par un convertisseur de fréquence intégré.
Installation de la pompe
- Température ambiante de fonctionnement : 0 à 40 °C
- Pression de fonctionnement maximale : 10 bar
- Type de raccordement : DIN
- Taille du raccord : DN 65
- PN pour le raccordement des tuyaux : PN 6/10

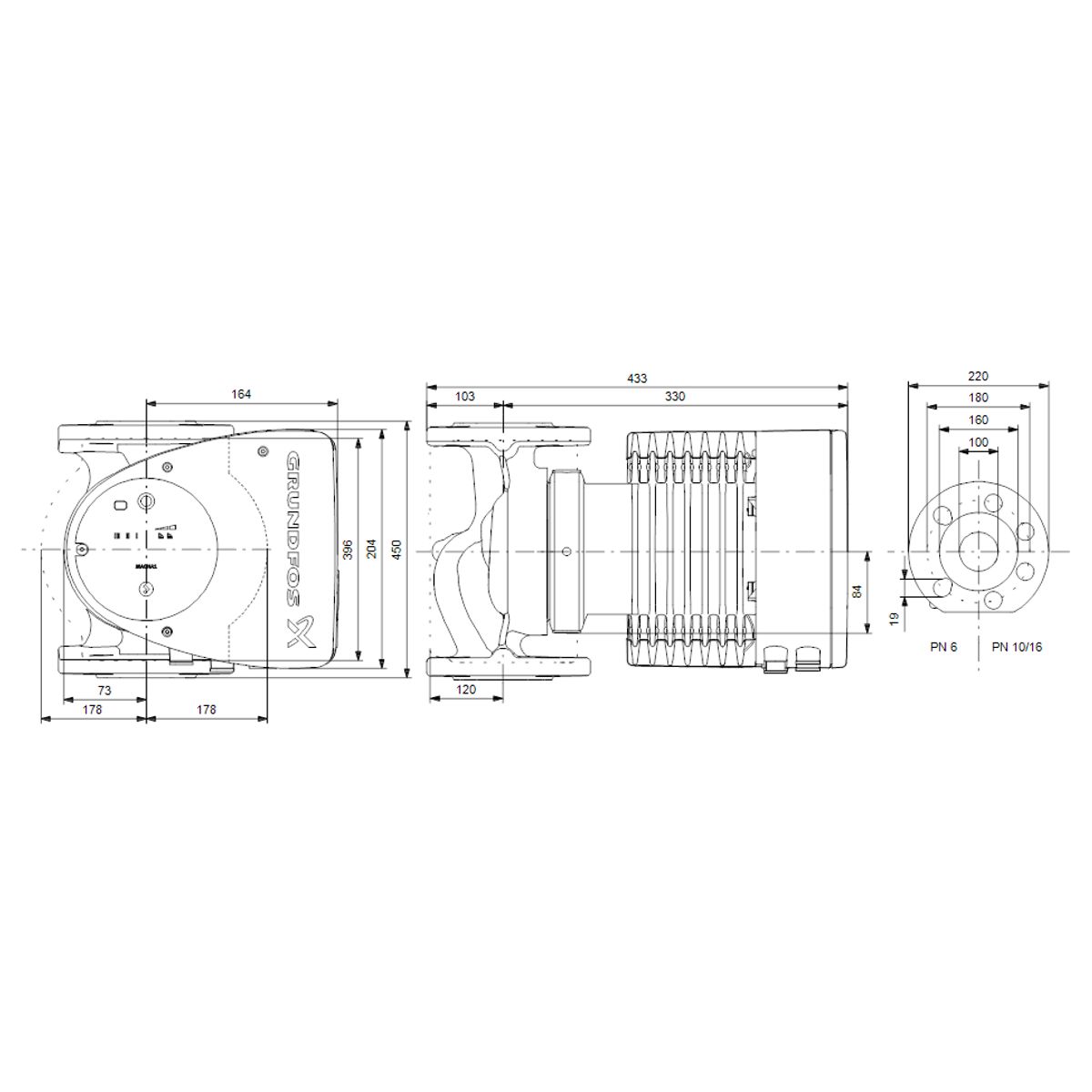

- Distance de raccordement : 340 mm
Paramètres techniques
| Nom du produit | MAGNA1 65-150 F |
|---|---|
| Numéro de commande | 99221375 |
| Numéro EAN | 5712608943478 |
| Hauteur max. Hauteur de déplacement | 150 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 65 |
| PN pour raccordement de tuyau | PN 6/10 |
| Raccordement à la tubulure | 340 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| P1 max | 1263 W |
| P1 min. | 30.7 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.31 A |
| Consommation maximale de courant (I MAX) | 5.53 A |
| Vitesse (n) | 4364 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Classe d'efficacité énergétique (EEI) | 0.18 |
| Poids net | 24,5 kg |
| Poids brut | 26,9 kg |
| Quantité transportée | 0.057 m³ |
| Finlandais | 4615215 |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux utilisés
- Corps de pompe : fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Roue : composite
- Boîtier de rotor en composite renforcé de fibres de carbone
- Plaque de roulement et corps de rotor en acier inoxydable
- Boîtier de stator en aluminium
- Électronique de puissance refroidie par air

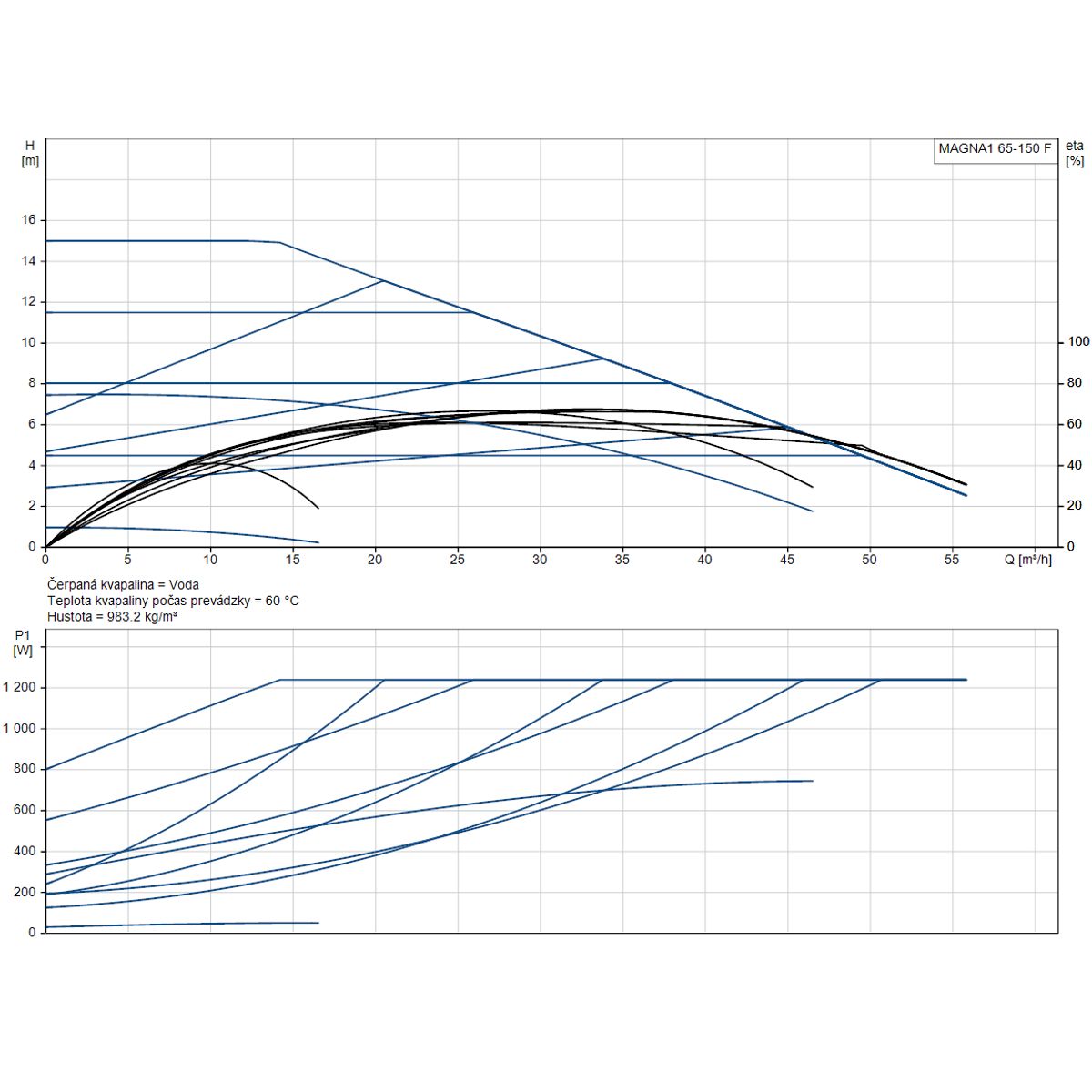

| Q max débit maximal | 55 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 15 m |
| P max Puissance maximale absorbée | 1263 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 5.53 A |
