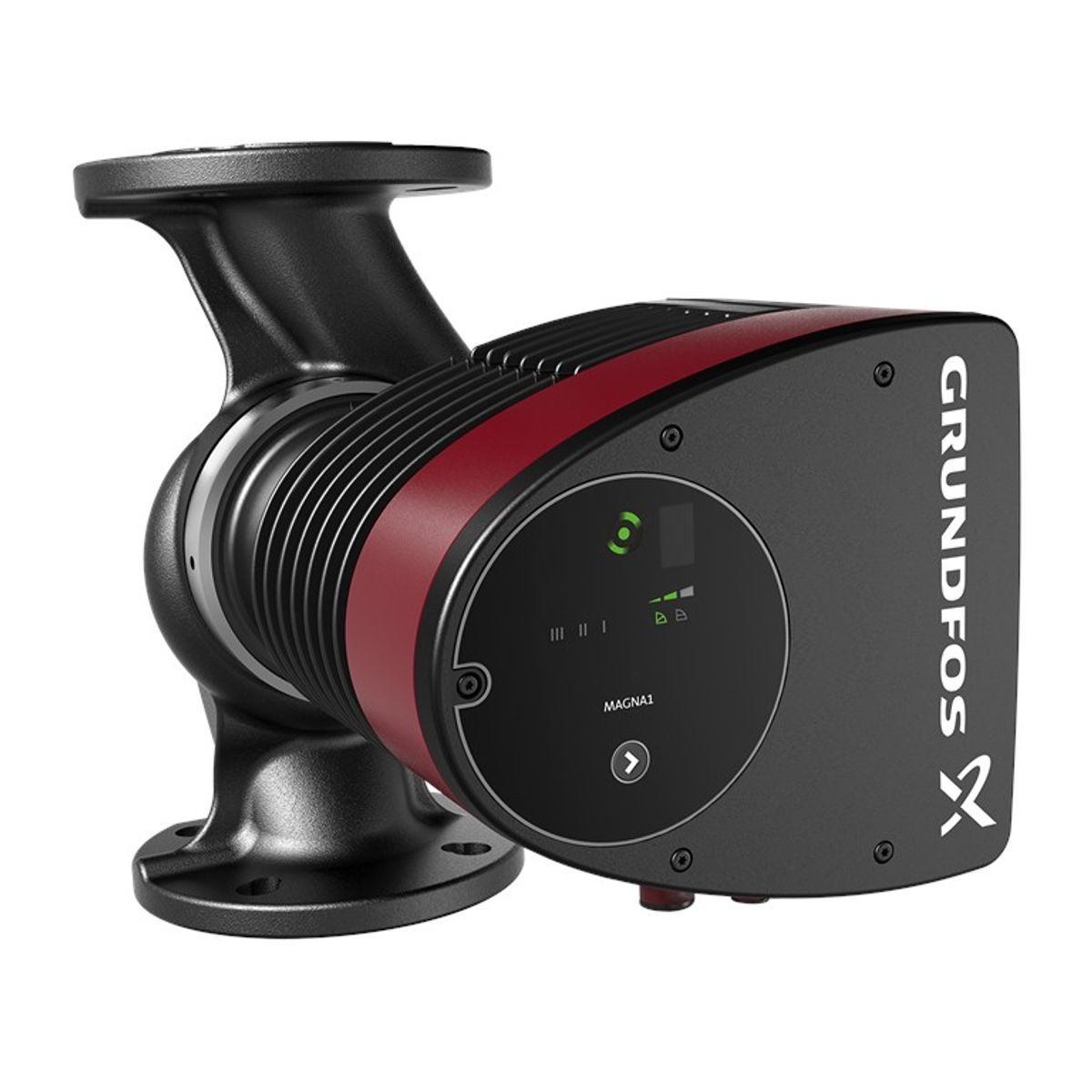

MAGNA1 65-120 F / 99221374
MAGNA1 65-120 F / 99221374
Vue d'ensemble du produit
Le circulateur Grundfos MAGNA1 est le choix simple pour une performance fiable. Grâce à sa haute efficacité énergétique, il répond aux normes EuP 2015, garantissant des économies d'énergie significatives. L'interface intuitive et conviviale ainsi que la conception sans entretien font du MAGNA1 le circulateur idéal pour les besoins en énergie de base dans les applications où un contrôle et une surveillance du système de base sont nécessaires.
Cette gamme de circulateurs rend l'ensemble du processus, de la mise en place au contrôle et à la surveillance de base, très simple. La pompe ne nécessite pas d'entretien grâce à la conception de son rotor canalisé. Le MAGNA1 permet une surveillance via la sortie d'un relais de défaut. Une entrée numérique de démarrage et d'arrêt permet de commander la pompe à distance. La pompe communique sans fil via l'application Grundfos GO Remote.
La MAGNA1 peut fonctionner comme pompe principale dans les applications de chauffage et de refroidissement, y compris :
- Circuits de mélange
- Surfaces de chauffage
- Zones de climatisation
- Systèmes de pompe à chaleur utilisant l'énergie géothermique
- Petits réfrigérateurs et applications de refroidissement
La pompe monophasée est équipée d'un panneau de commande intégré dans le boîtier de commande. Le corps de la pompe est disponible en fonte ou en acier inoxydable. Le canal du rotor en composite est renforcé par des fibres de carbone, la plaque de roulement et le boîtier du rotor sont en acier inoxydable et le boîtier du stator est en aluminium. L'électronique de puissance est refroidie par air.
La pompe est équipée d'un moteur synchrone à aimant permanent à 4 pôles (moteur PM), qui se caractérise par un rendement supérieur à celui d'un moteur asynchrone à cage conventionnel. La vitesse de la pompe est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 65-120 F |
|---|---|
| Numéro de commande | 99221374 |
| Numéro EAN | 5712608943461 |
| Prix de vente | EUR 3436 |
| Hauteur max. Hauteur de déplacement | 120 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
Installation de l'appareil
| Plage de température ambiante | 0 .. 40 °C |
|---|---|
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 65 |
| PN pour raccordement de tuyau | PN 6/10 |

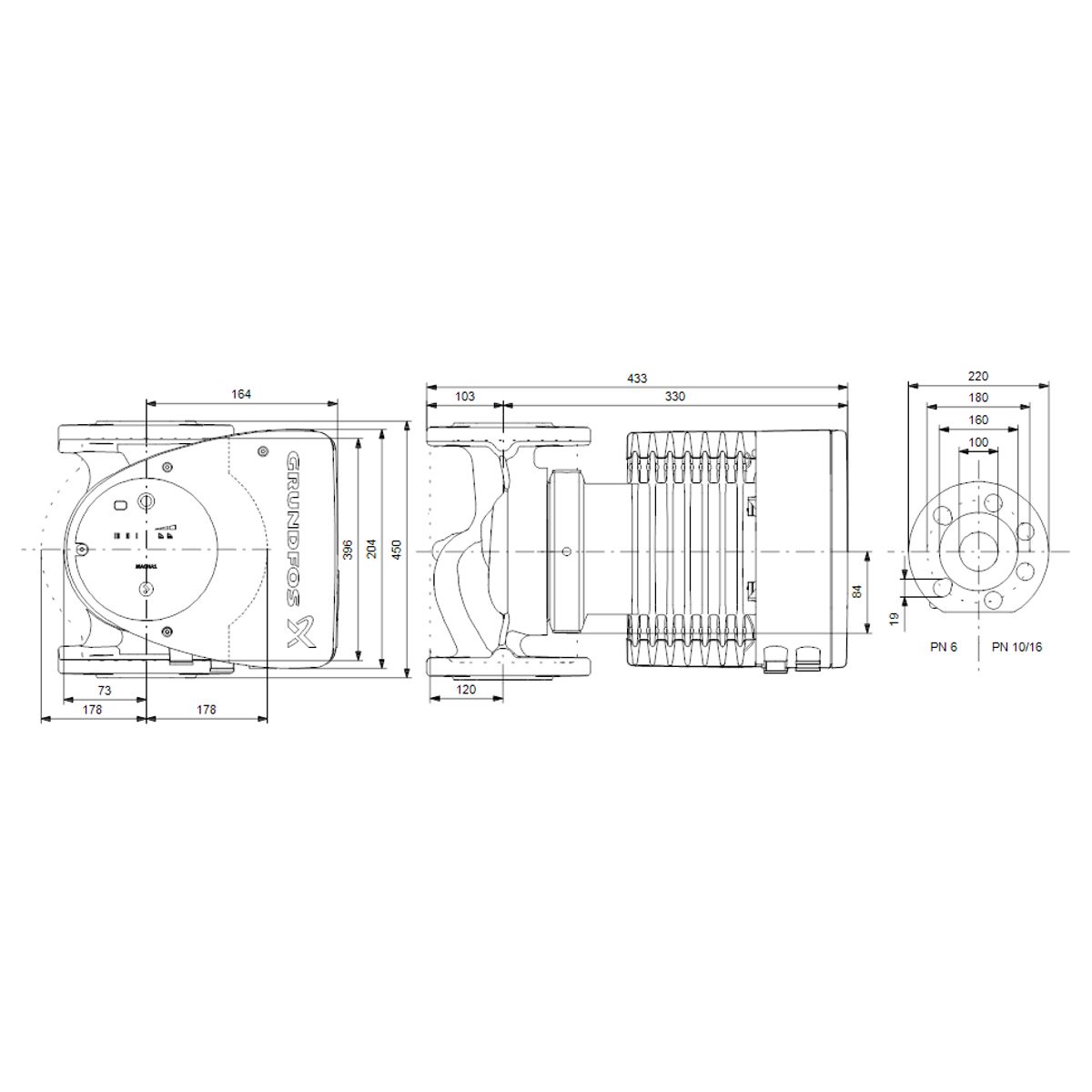

| Raccordement à la tubulure | 340 mm |
Liquide
| Liquide pompé | Liquide pompé |
|---|---|
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
Données électriques
| P1 max | 774 W |
|---|---|
| P1 min. | 24.38 W |
| Fréquence (f) | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.26 A |
| Courant maximal (I MAX) | 3.42 A |
| Vitesse (n) | 3902 tr/min |
| Protection IP | X4D |
| Isolation | F |
Matériaux
| Corps de pompe | Fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B) |
|---|---|
| Roue | Composite |
Informations complémentaires
- Indice d'efficacité énergétique (IEE) : 0,18
- Poids net : 21,4 kg
- Poids brut : 24,2 kg
- Quantité transportée : 0,057 m³
- Pays d'origine : Allemagne (DE)
- Agréments environnementaux : CN ROHS, WEEE
- Numéro de classement tarifaire : 84137030

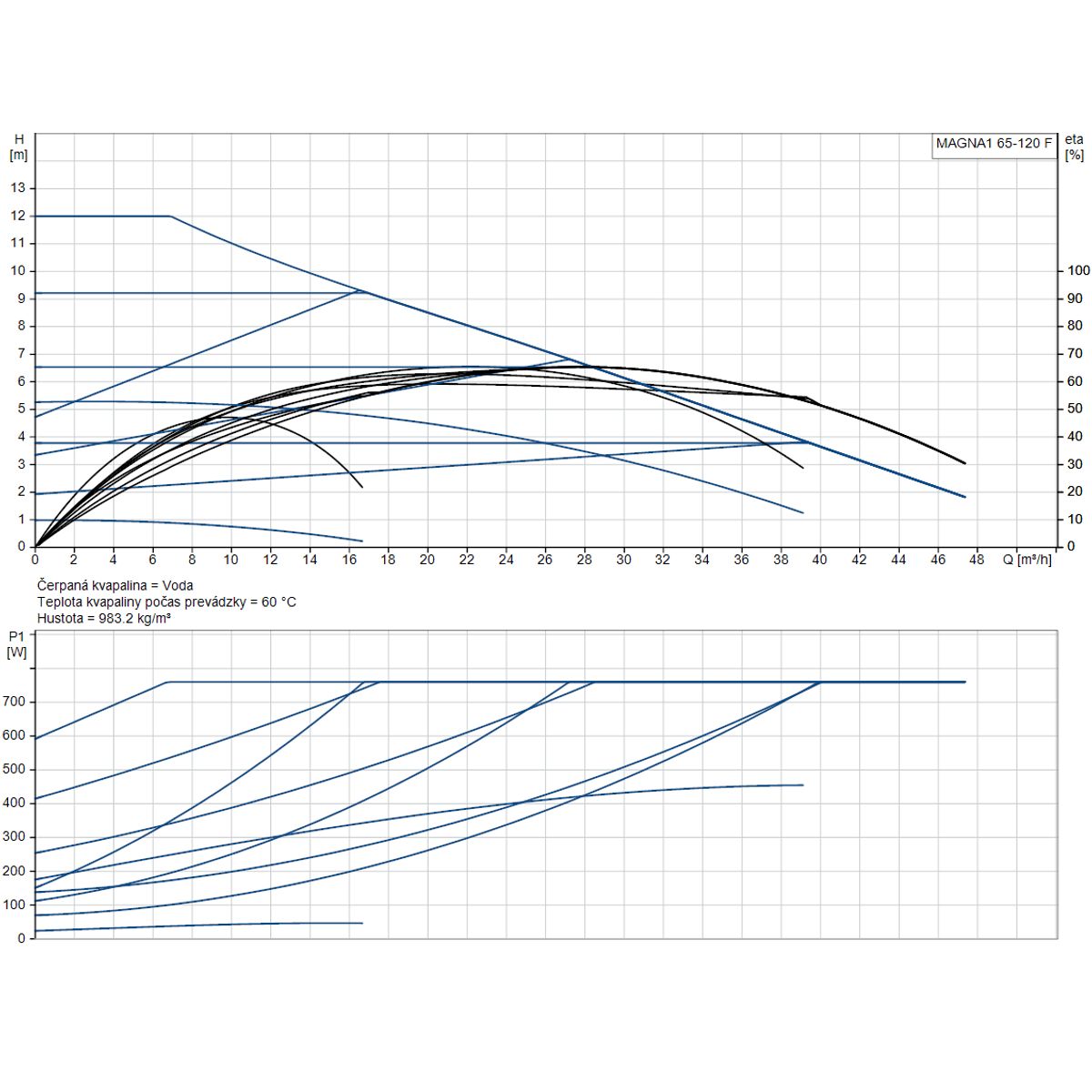

| Q max débit maximal | 46 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 12 m |
| P max Puissance maximale absorbée | 774 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 3.42 A |
