MAGNA1 32-60 F / 99221269
MAGNA1 32-60 F / 99221269

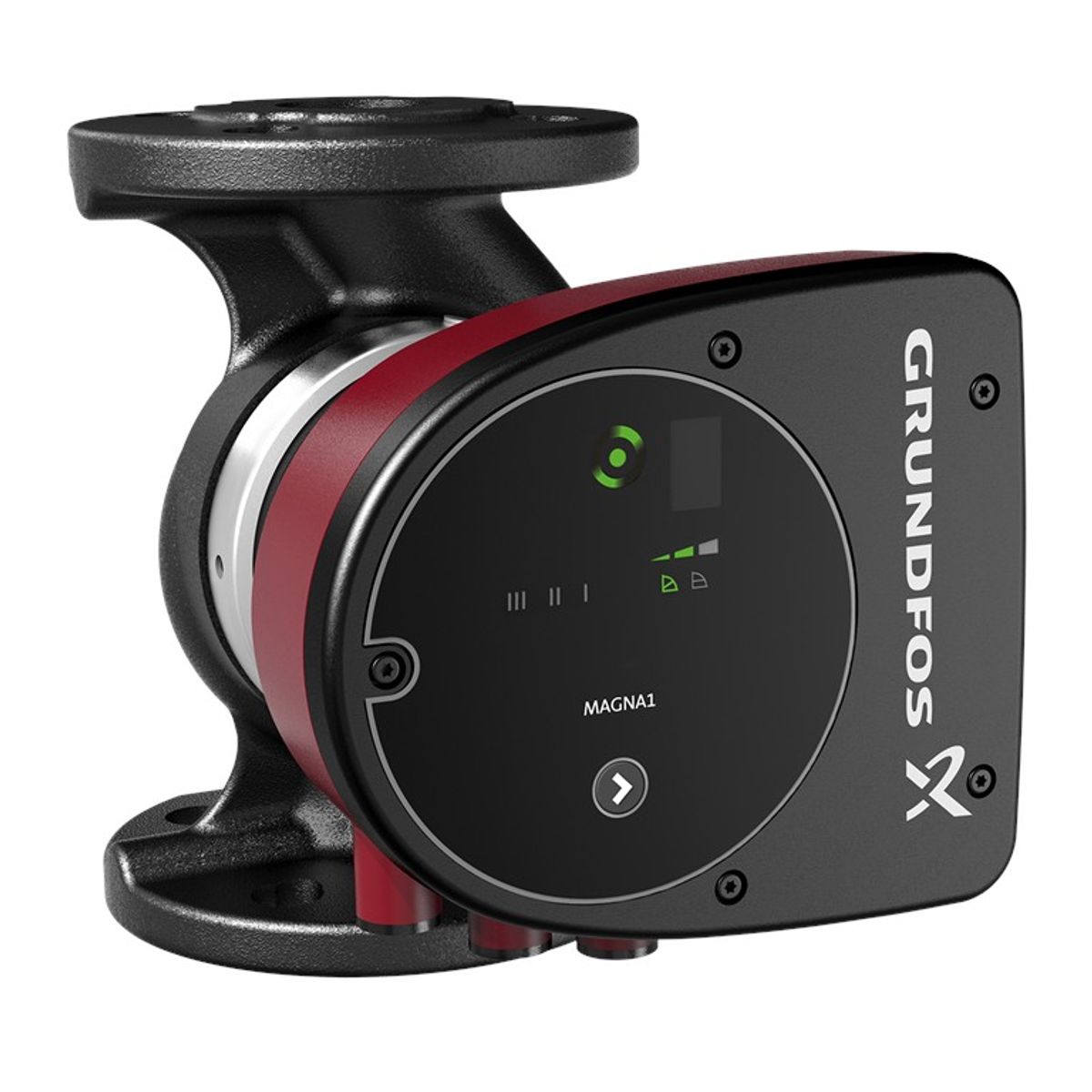

Vue d'ensemble du produit
La MAGNA1 32-60 F est une pompe de circulation Grundfos qui fournit une solution simple et efficace pour une variété d'applications. Grâce à sa haute efficacité énergétique, elle est conforme aux réglementations EuP 2015, ce qui permet de réaliser d'importantes économies d'énergie. Avec une interface intuitive et conviviale et une conception sans entretien, la MAGNA1 est la solution idéale pour les exigences de performance de base dans les systèmes où un contrôle et une surveillance simples sont nécessaires.
De l'installation aux bases du contrôle et de la surveillance, tout est conçu pour faciliter l'utilisation. Le circulateur ne nécessite aucune maintenance grâce à la conception de son rotor canalisé. Le MAGNA1 permet une surveillance par le biais d'une sortie de relais de défaut et offre une commande de démarrage et d'arrêt à distance. Grâce à une communication sans fil, la pompe peut être contrôlée via l'application mobile Grundfos GO Remote.
Cette pompe peut servir de pompe principale dans les systèmes de chauffage et de refroidissement, y compris :
- boucle de mélange
- surfaces de chauffage
- les surfaces de climatisation
- les systèmes de pompes à chaleur géothermiques
- les petites applications de réfrigération.
Fonctions et caractéristiques
Le circulateur est monophasé, avec commande et panneau intégrés dans le boîtier de commande. Le corps de pompe est disponible en fonte grise ou en acier inoxydable. La cuve du rotor est en composite renforcé de carbone, la plaque de roulement et le revêtement du rotor sont en acier inoxydable et le boîtier du stator est en aluminium. L'électronique de la pompe est refroidie par air.
La pompe utilise un moteur synchrone à aimant permanent à 4 pôles, dont l'efficacité est supérieure à celle des moteurs asynchrones conventionnels. La vitesse de la pompe est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 32-60 F |
|---|---|
| Numéro de commande | 99221269 |
| Numéro EAN | 5712608942426 |
| Prix de vente | EUR 1238 |
| Hauteur max. Hauteur de déplacement | 60 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 32 |
| PN pour le raccordement de tuyaux | PN 6/10 |
| Raccordement à la tubulure | 220 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| Puissance maximale absorbée (P1 max) | 111 W |
| Puissance absorbée minimale (P1 min) | 9 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.09 A |
| Consommation maximale de courant | 0.9 A |
| Vitesse (n) | 3516 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Classe d'efficacité énergétique (EEI) | 0.20 |
| Poids net | 7,41 kg |
| Poids brut | 8,24 kg |
| Quantité transportée | 0.016 m³ |
| Pays d'origine | Allemagne (DE) |
| Numéro de classement tarifaire | 84137030 |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-200, ASTM A48-200B)
- Roue : composite

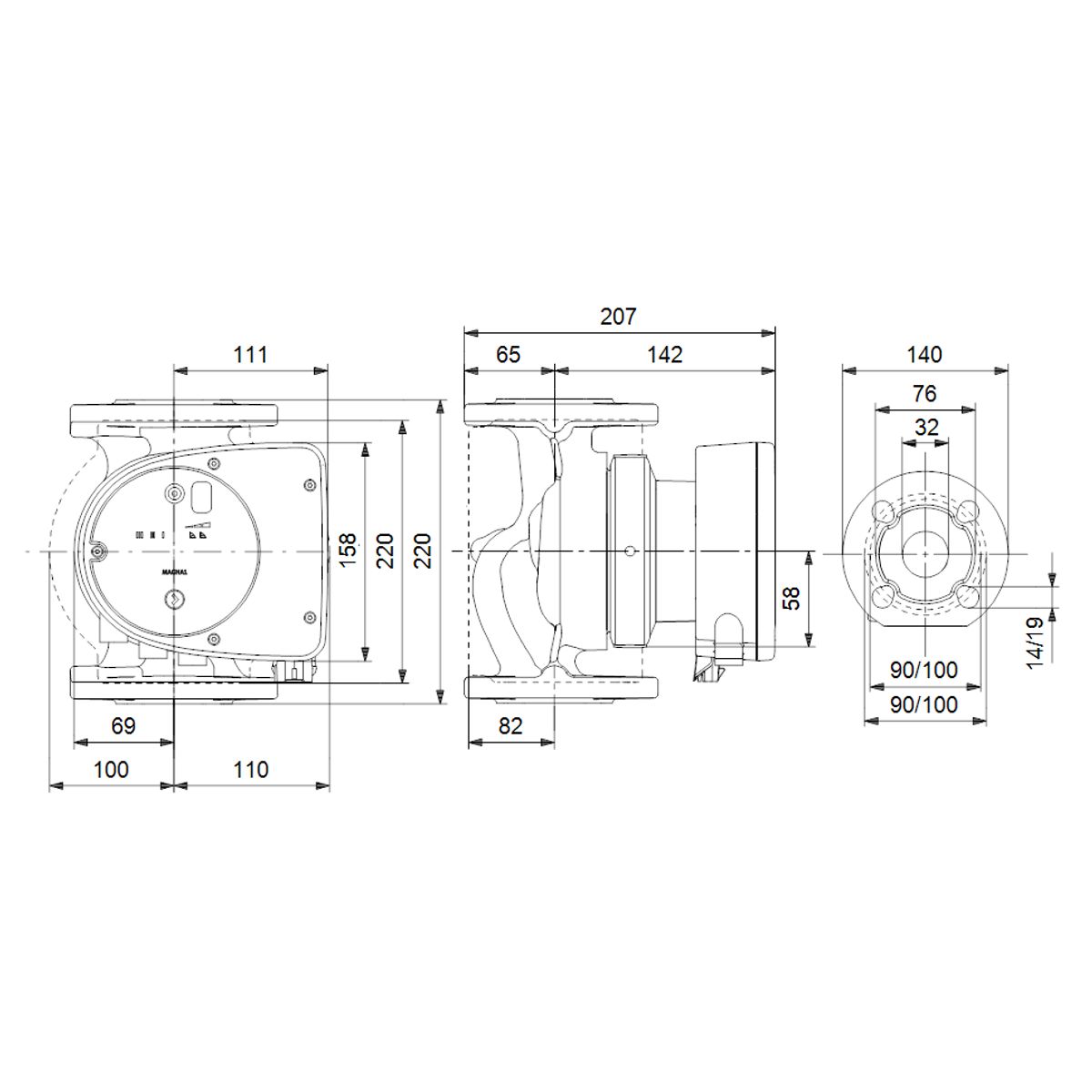

Installation de la pompe
- Température ambiante : 0 ... 40 °C
- Pression de fonctionnement maximale : 10 bar
- Type de raccordement : DIN
- Taille du raccord : DN 32
- PN pour le raccordement des tuyaux : PN 6/10
- Raccordement au tuyau : 220 mm

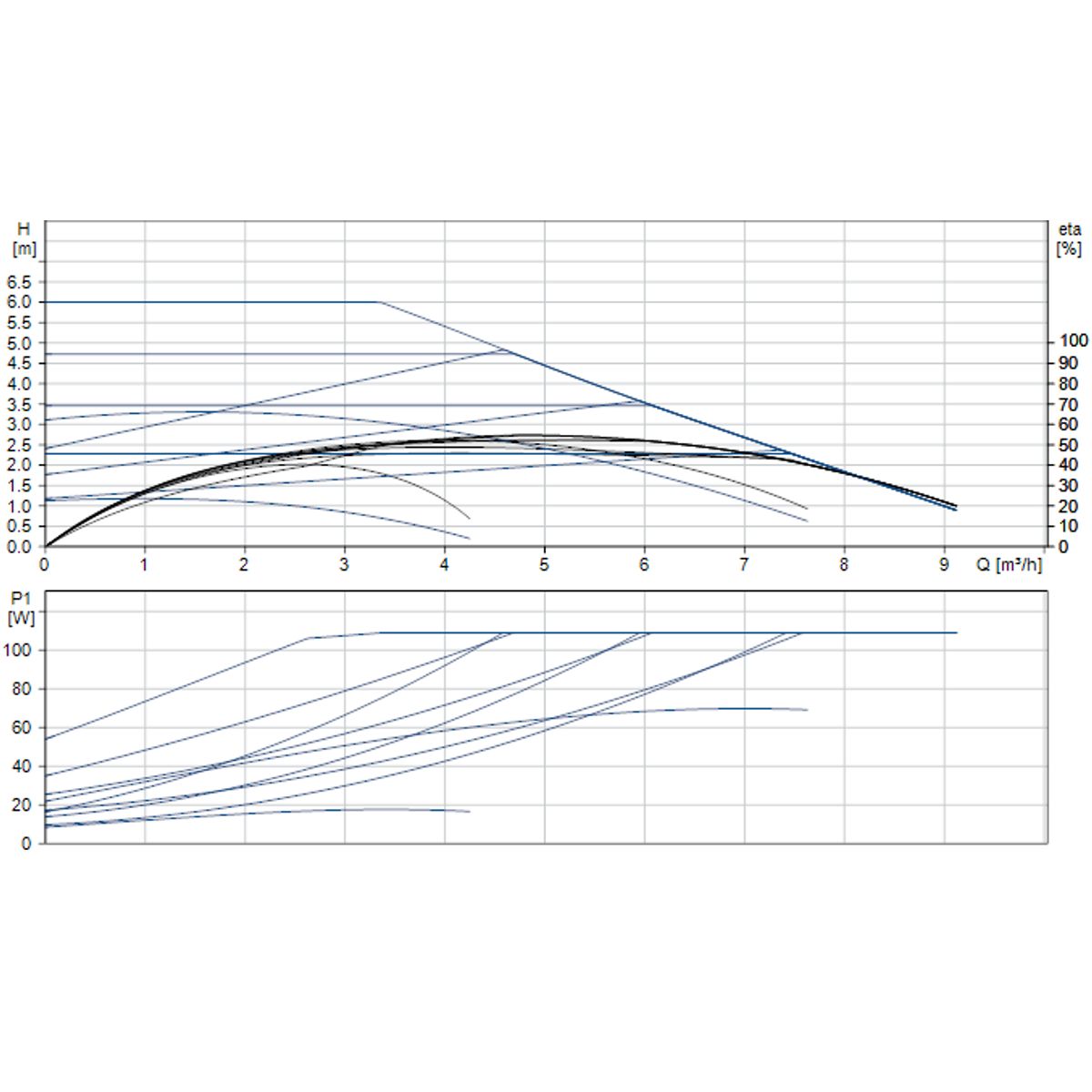

| Q max débit maximal | 9 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 6 m |
| P max Puissance maximale absorbée | 111 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 0.9 A |
