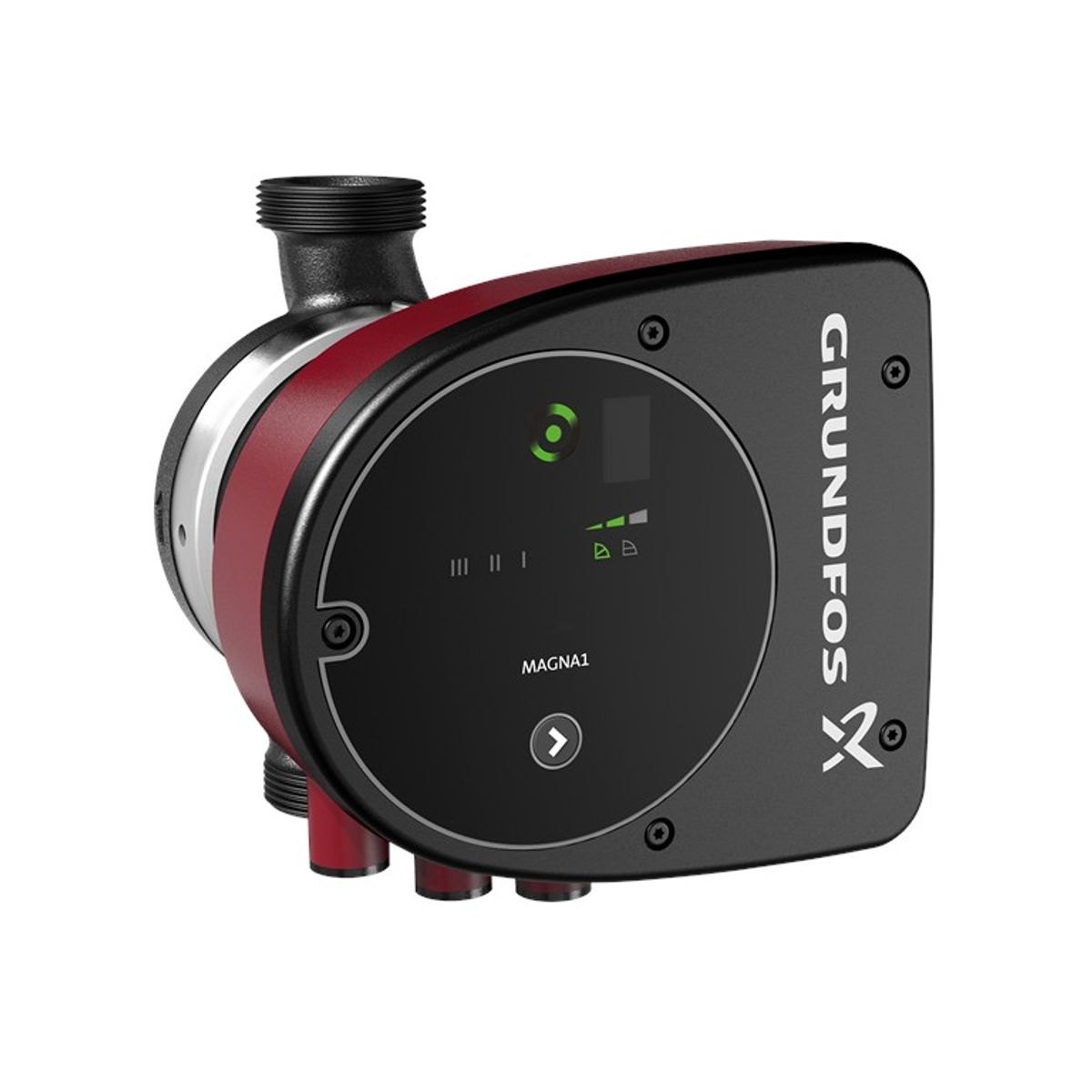

MAGNA1 32-60 / 99221234
MAGNA1 32-60 / 99221234
Vue d'ensemble
La pompe Grundfos MAGNA1 32-60 est un circulateur simple et fiable qui répond aux exigences élevées en matière d'efficacité énergétique de la réglementation EuP 2015, garantissant des économies d'énergie significatives.
Son interface utilisateur intuitive et sa conception sans entretien en font le choix idéal pour les besoins énergétiques de base dans les applications où un contrôle et une surveillance de base du système sont nécessaires.
La pompe permet une installation facile, un contrôle et une surveillance de base, y compris une surveillance via une sortie de relais de défaut et une commande numérique de démarrage et d'arrêt à distance. Elle communique sans fil avec l'application Grundfos GO Remote. MAGNA1 peut fonctionner comme pompe principale dans les applications de chauffage et de refroidissement, y compris :
- boucles de mélange
- les surfaces de chauffage
- les zones de climatisation
- les systèmes de pompe à chaleur sol-eau
- les petites applications de refroidissement
La pompe MAGNA1 est une pompe monophasée avec panneau de commande intégré dans le boîtier de commande. Le corps de la pompe est disponible en fonte grise ou en acier inoxydable. Le rotor est renforcé par des fibres de carbone, la plaque de roulement et le couvercle du rotor sont en acier inoxydable, et le stator est en aluminium. L'électronique est refroidie par air.
La pompe utilise un moteur synchrone quadripolaire à aimant permanent, dont le rendement est supérieur à celui des moteurs asynchrones conventionnels. La vitesse de la pompe est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 32-60 |
|---|---|
| Numéro de commande | 99221234 |
| Numéro EAN | 5712608942075 |
| Prix de vente | EUR 1123 |
| Hauteur max. Hauteur de déplacement | 60 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | G |
| Taille du raccord | 2 pouces |
| PN pour le raccordement de tuyaux | PN 10 |

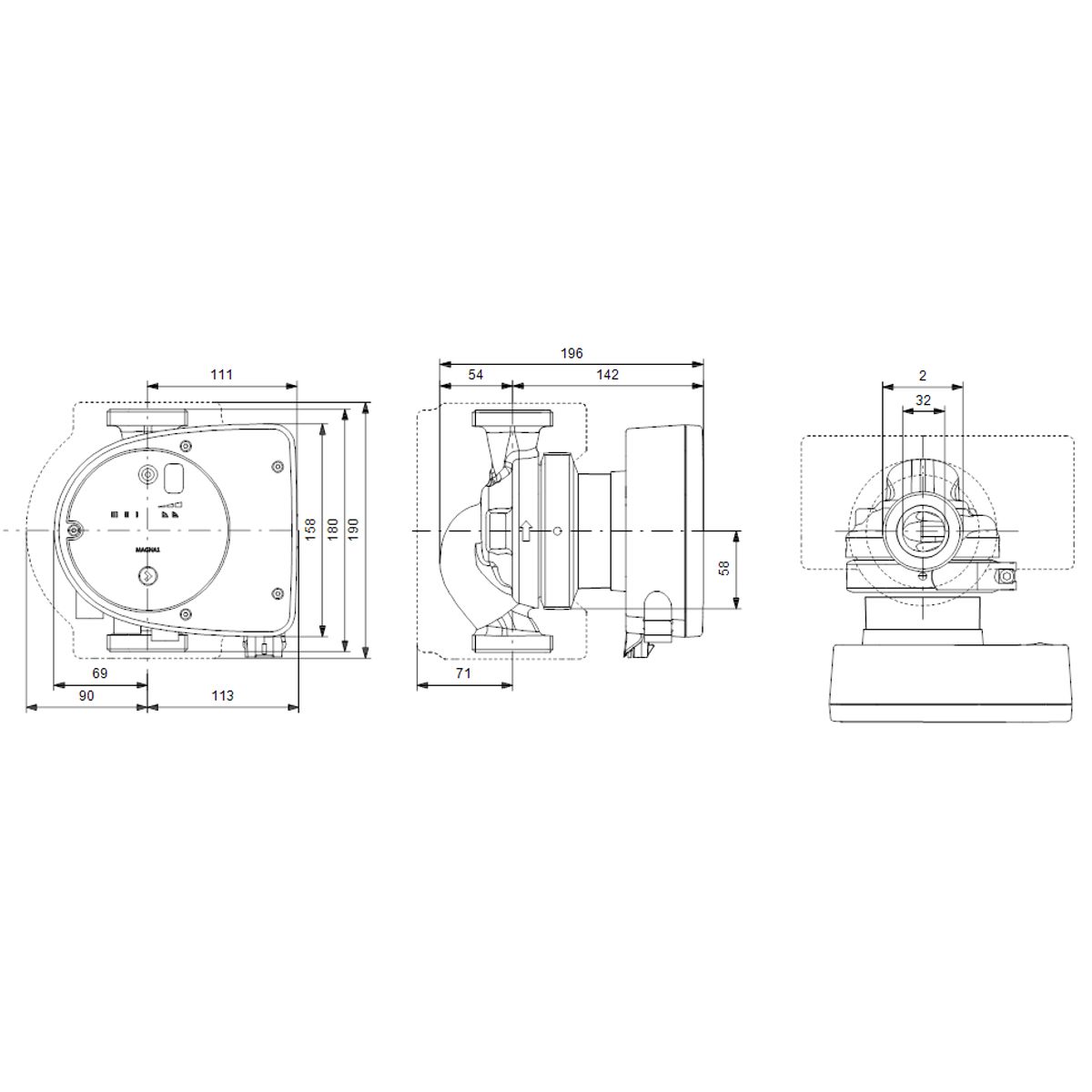

| Connexion à la connexion | 180 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| P1 max | 111 W |
| P1 min. | 9 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.09 A |
| Courant maximal I MAX | 0.9 A |
| Vitesse (n) | 3516 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Indice d'efficacité énergétique (IEE) | 0.20 |
| Poids net | 4,61 kg |
| Poids brut | 5,18 kg |
| Quantité transportée | 0.013 m³ |
| Pays d'origine | Allemagne (DE) |
| Numéro de classement tarifaire | 84137030 |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux utilisés
- Corps de pompe : fonte grise (EN 1561 EN-GJL-200, ASTM A48-200B)
- Roue : matériau composite

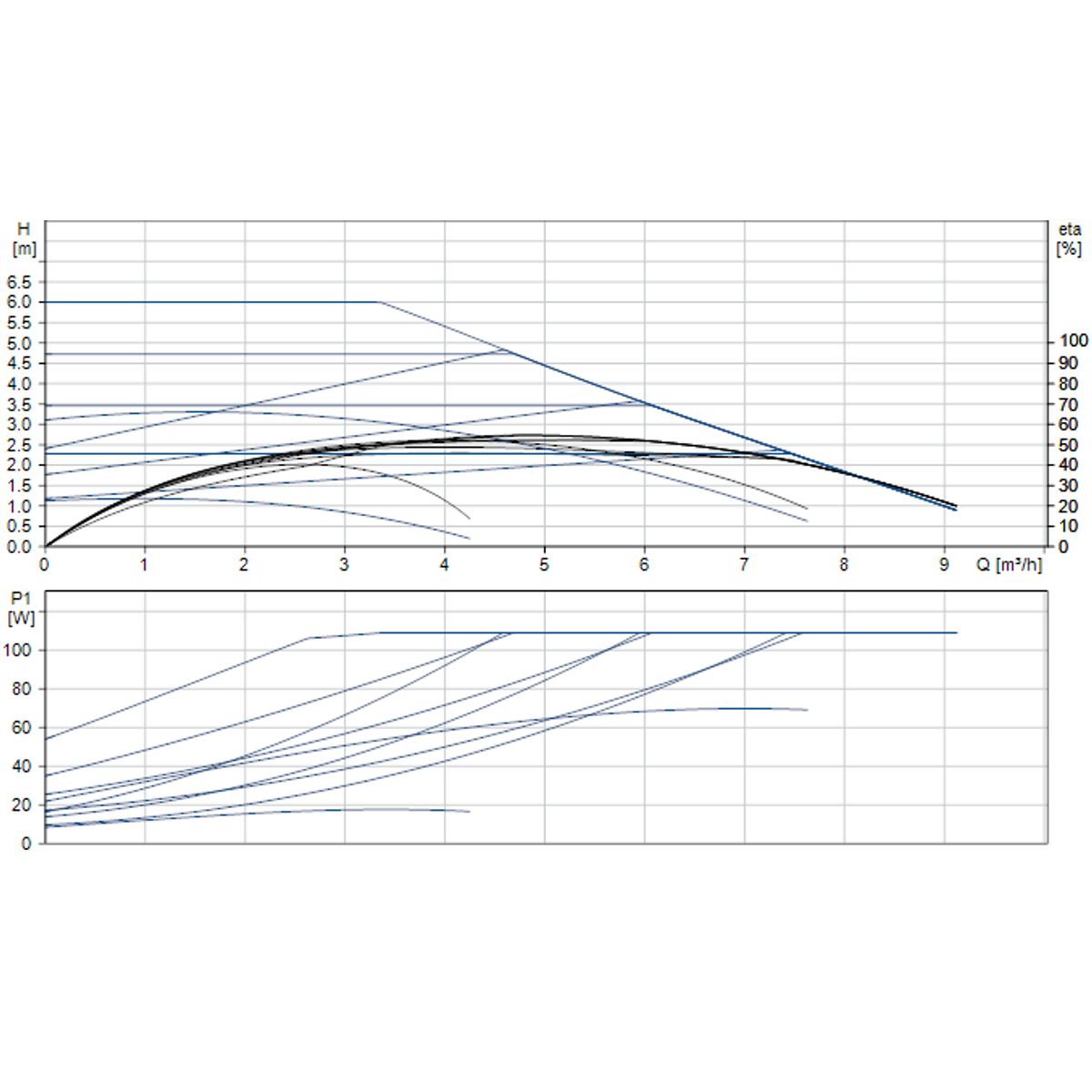

| Q max débit maximal | 9 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 6 m |
| P max Puissance maximale absorbée | 111 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 0.9 A |
