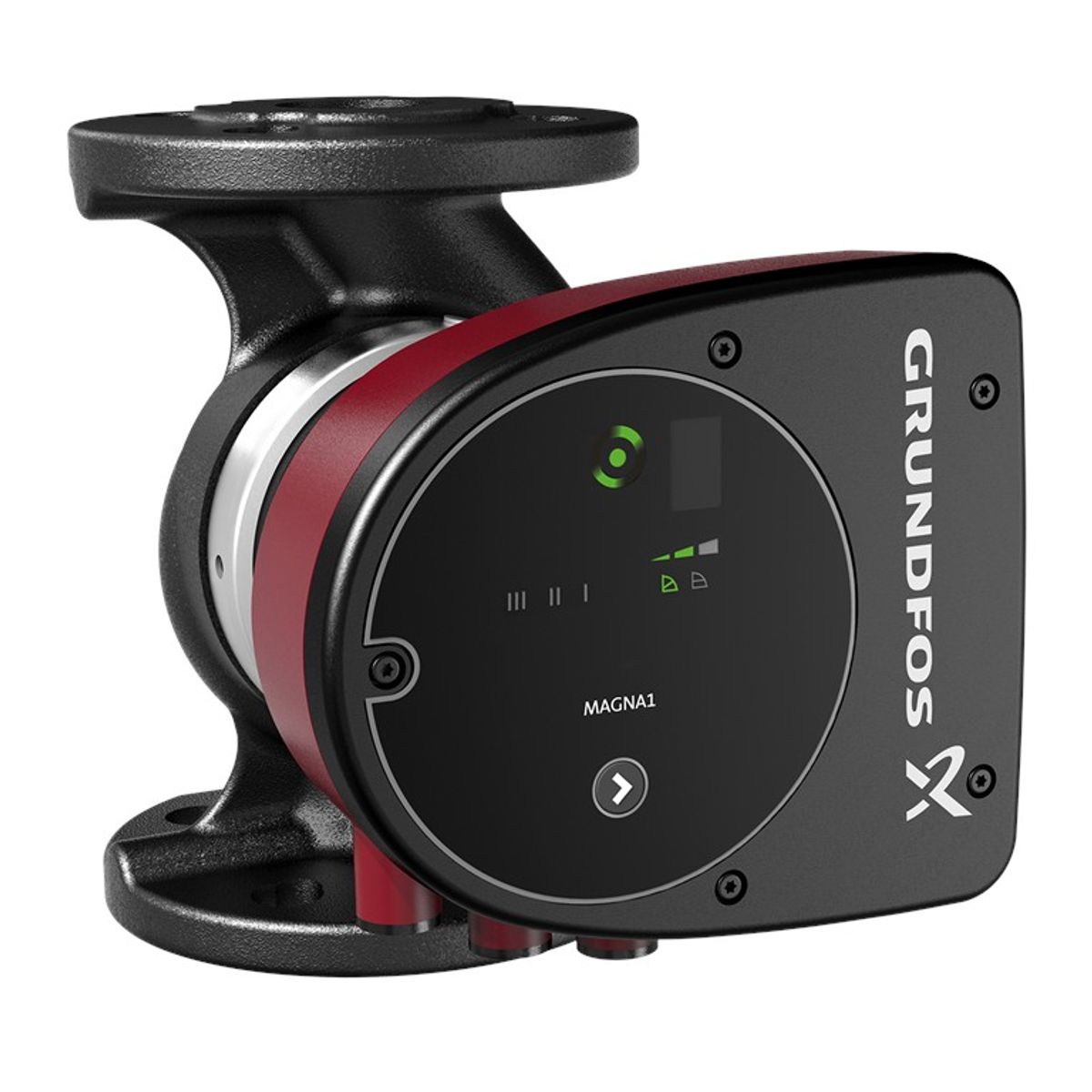

MAGNA1 32-40 F / 99221263
Vue d'ensemble du produit
La MAGNA1 32-40 F est une pompe de circulation simple mais très efficace de Grundfos qui est conforme aux réglementations énergétiques EuP 2015 et permet de réaliser des économies d'énergie significatives.
La pompe offre des commandes intuitives et conviviales qui permettent un contrôle et une surveillance de base du système. Avec une conception sans entretien basée sur le principe du rotor canné, la MAGNA1 est le choix idéal pour les besoins énergétiques de base dans les applications de chauffage et de refroidissement.
Les options de surveillance sont simples avec une sortie de relais de défaut et une commande numérique de démarrage/arrêt à distance. En outre, il permet une communication sans fil avec l'application intelligente Grundfos GO Remote.
Le produit convient comme pompe principale dans une variété d'applications, y compris :
- boucles de mélange
- les surfaces de chauffage
- les surfaces de refroidissement
- les systèmes de pompes à chaleur circulaires sol-eau
- les petites applications de réfrigération
La pompe MAGNA1 est une pompe monophasée avec panneau de commande et de contrôle intégré dans l'armoire de commande. Elle est disponible avec un corps en fonte ou en acier inoxydable. Le rotor est en composite renforcé de carbone, la plaque de roulement et le boîtier du rotor sont en acier inoxydable et le boîtier du stator est en aluminium. L'électronique est refroidie par air.
La pompe utilise un moteur synchrone à aimant permanent à 4 pôles, qui est plus économe en énergie que les moteurs asynchrones conventionnels. La vitesse de la pompe est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 32-40 F |
|---|---|
| Numéro de commande | 99221263 |
| Numéro EAN | 5712608942365 |
| Prix de vente | EUR 1058 |
| Hauteur max. Hauteur de déplacement | 40 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 32 |
| PN pour le raccordement de tuyaux | PN 6/10 |

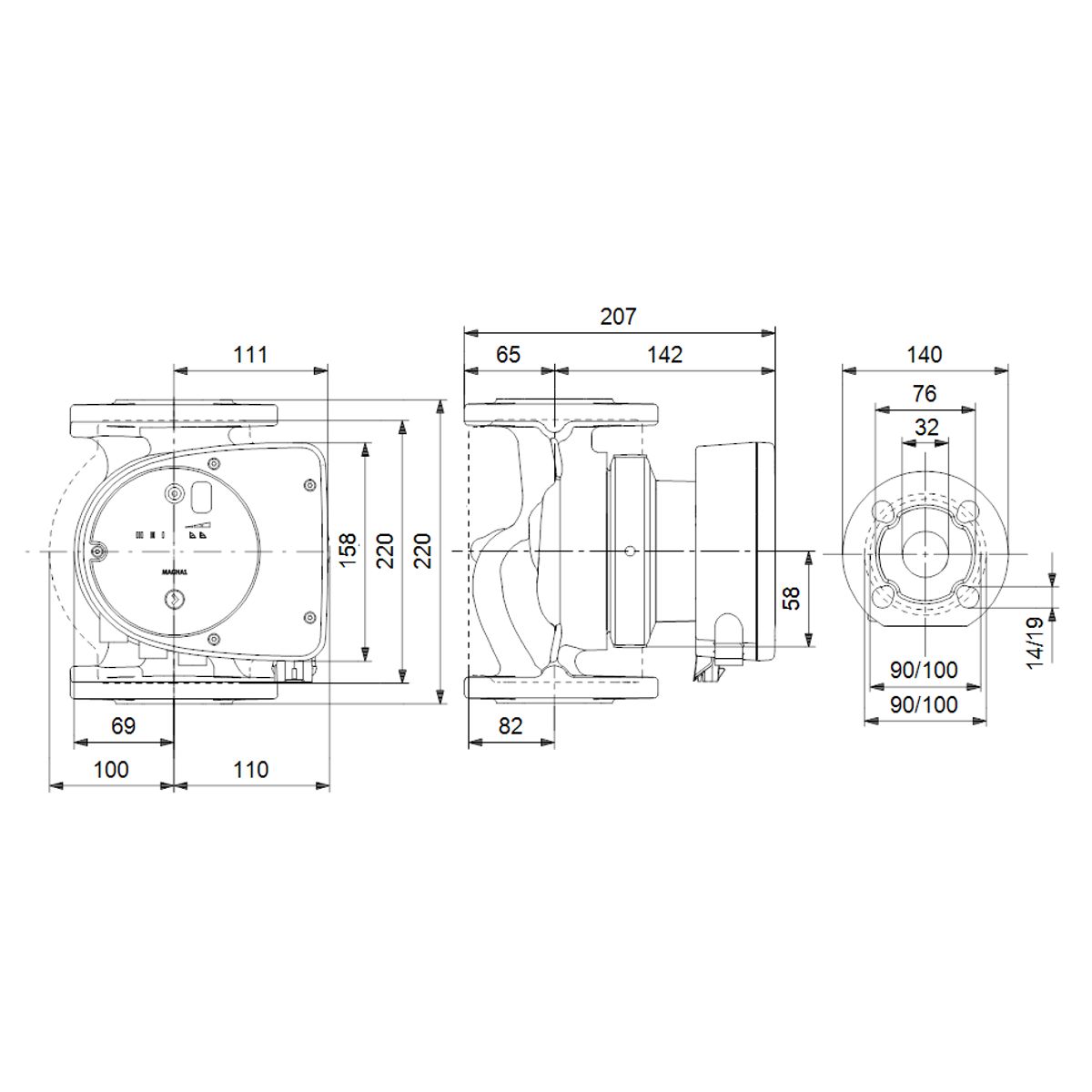

| Raccordement aux raccords | 220 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| P1 max | 73 W |
| P1 min. | 9 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.09 A |
| Courant maximal (I MAX) | 0.59 A |
| Vitesse (n) | 2858 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Énergie (EEI) | 0.20 |
| Poids net | 7,41 kg |
| Poids brut | 8,03 kg |
| Quantité transportée | 0.016 m³ |
| Finlandais | 4615313 |
| Pays d'origine | Allemagne (DE) |
| Numéro de classement tarifaire | 84137030 |
| Agréments environnementaux | CN ROHS, WEEE |
Matériaux utilisés
- Corps de pompe : fonte grise (EN 1561 EN-GJL-200, ASTM A48-200B)
- Roue : matériau composite

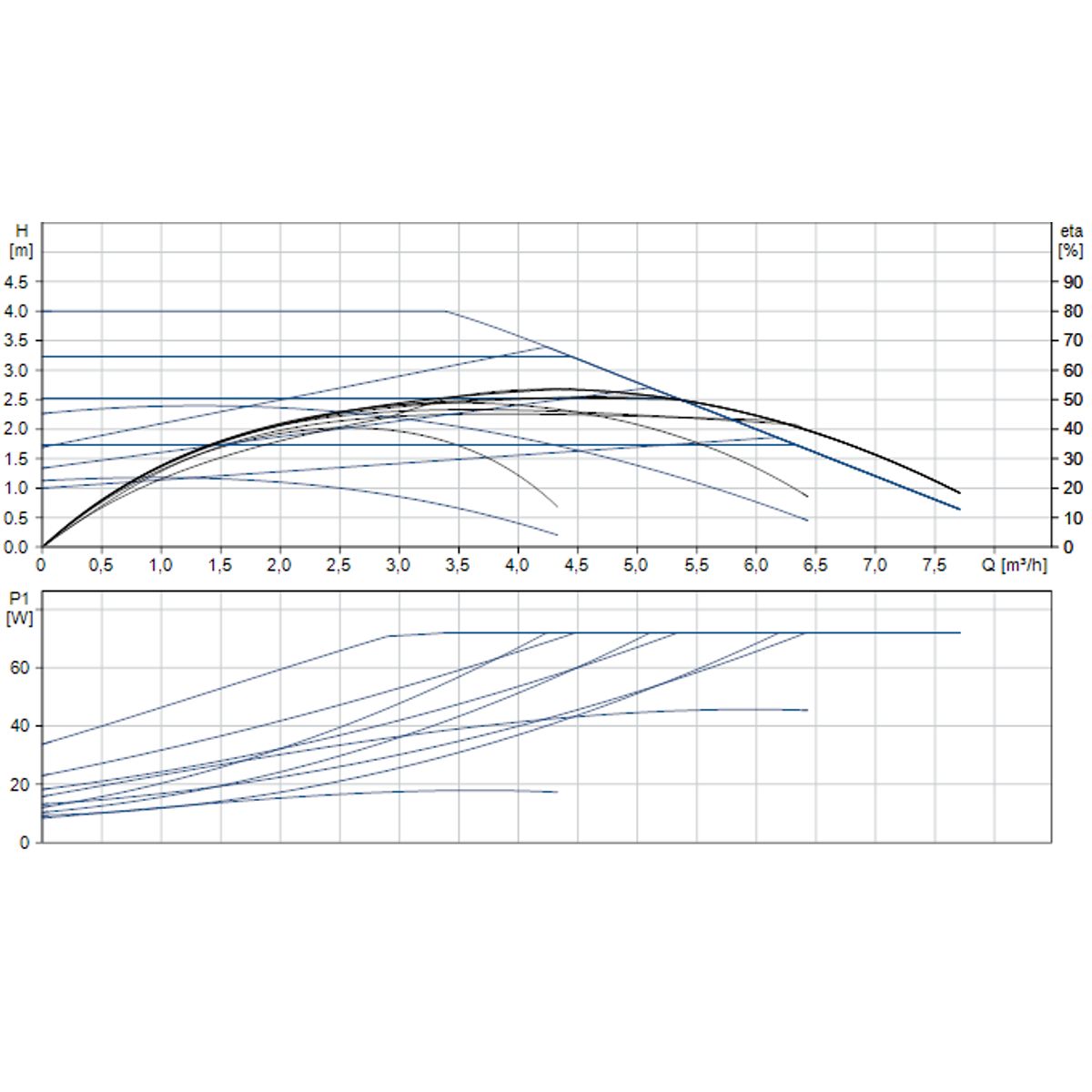

| Q max débit maximal | 7,5 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 4 m |
| P max Puissance maximale absorbée | 73 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 0.59 A |
