MAGNA1 32-120 F /99221285
MAGNA1 32-120 F /99221285
Vue d'ensemble

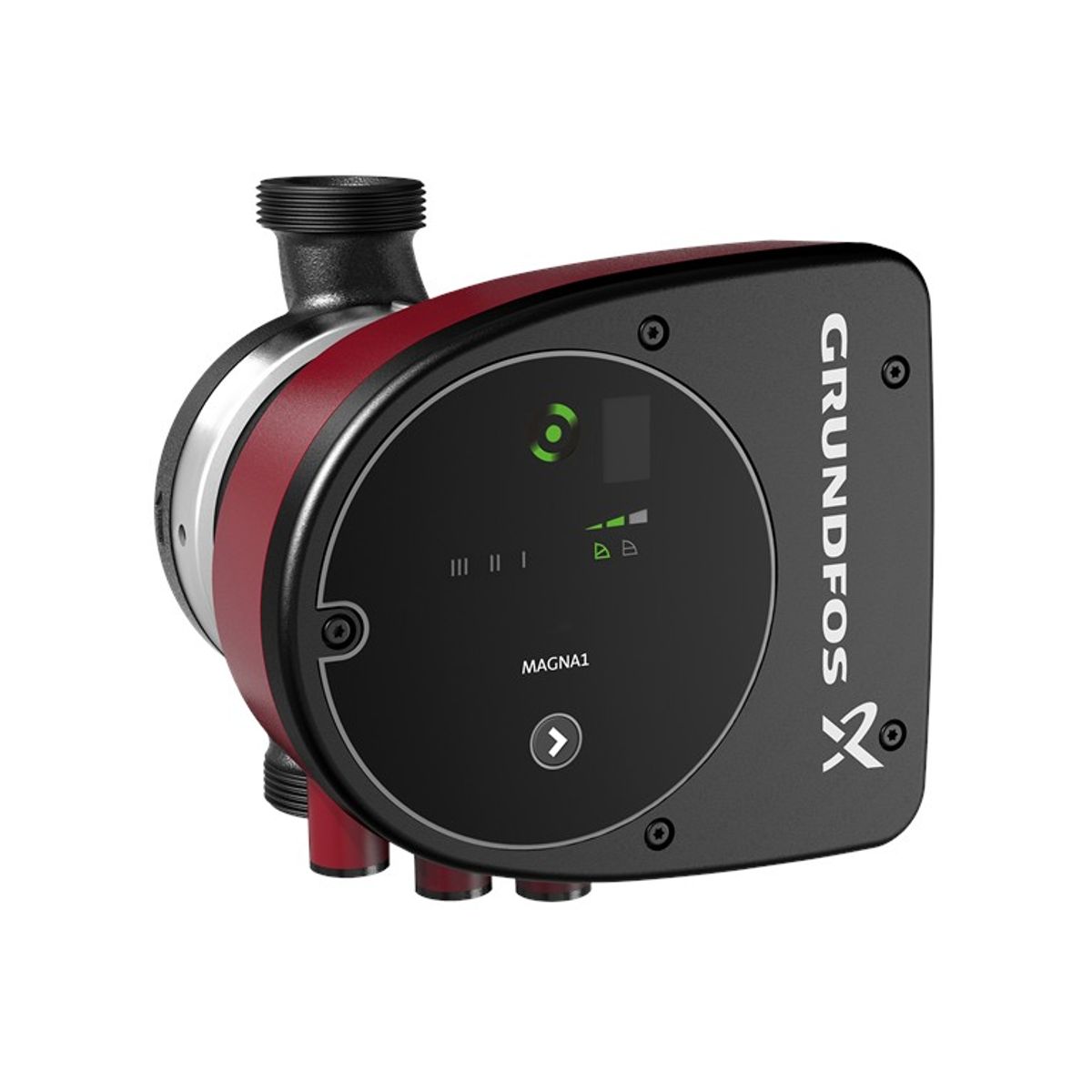

MAGNA1 32-120
Le circulateur Grundfos MAGNA1 est une solution simple qui offre des performances de qualité et une efficacité énergétique élevée, répondant aux normes EuP 2015 pour des économies d'énergie significatives. Avec son interface intuitive et conviviale et sa conception sans entretien, le MAGNA1 est le circulateur idéal pour les besoins de chauffage et de refroidissement de base où un contrôle et une surveillance complexes du système ne sont pas nécessaires.
La MAGNA1 permet une configuration et une surveillance faciles, ne nécessite pas d'entretien grâce à sa conception à rotor fermé, prend en charge la surveillance via un relais d'erreur et une commande de démarrage/arrêt à distance. Elle communique également sans fil avec l'application Grundfos GO Remote. Ce modèle peut servir de pompe principale dans les systèmes de chauffage et de refroidissement tels que :
- circuits de mélange
- les surfaces de chauffage
- les zones de climatisation
- pompes à chaleur géothermiques
- petites installations frigorifiques
La pompe est monophasée, avec commande et affichage intégrés dans le boîtier de commande. Le corps de la pompe est disponible en fonte ou en acier inoxydable. Le rotor en fibre de carbone, la plaque de roulement et l'enveloppe du rotor sont en acier inoxydable, le stator est en aluminium et l'électronique est refroidie par air.
La MAGNA1 utilise un moteur synchrone à aimant permanent à 4 pôles, plus efficace que les moteurs asynchrones traditionnels et contrôlé par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 32-120 |
|---|---|
| Numéro de commande | 99221281 |
| Numéro EAN | 5712608942549 |
| Prix de vente | EUR 1389 |

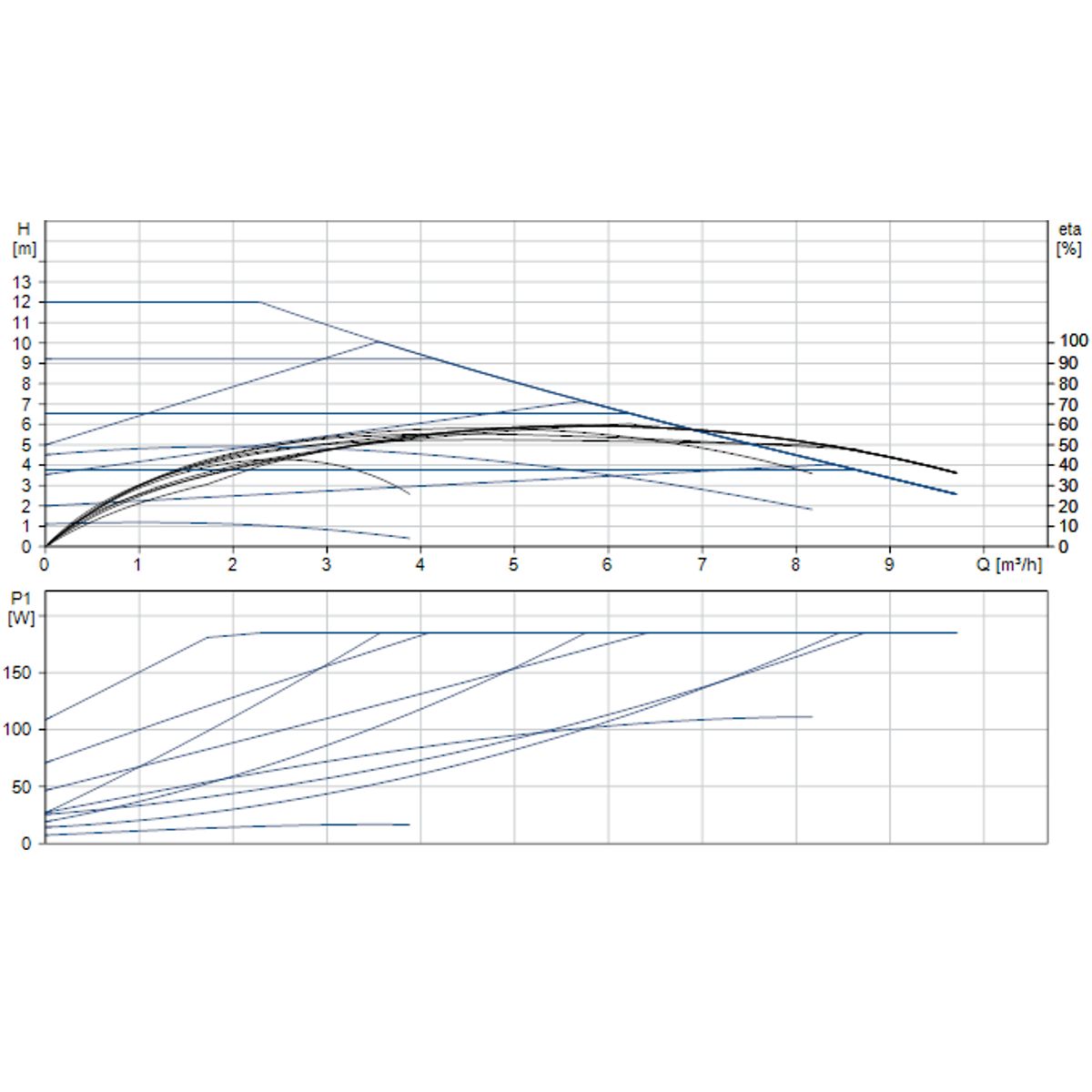

| Q réel | 6.049 m³/h |
| H réel | 3.478 m |
| Hauteur max. Hauteur de déversement | 120 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | G |
| Taille du raccord | 2 pouces |
| PN pour le raccordement de tuyaux | PN 10 |

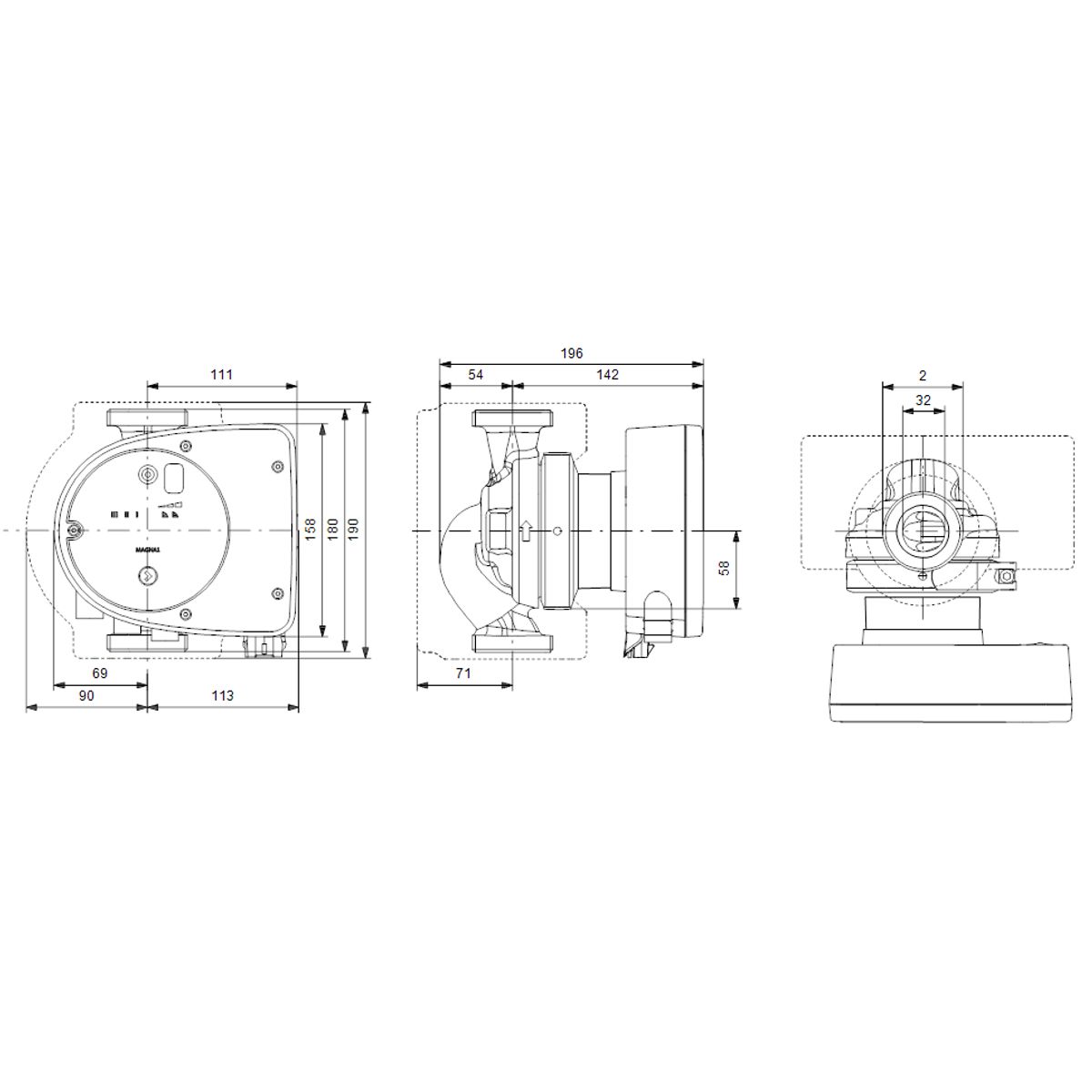

| Connexion à la connexion | 180 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| P1 max | 188 W |
| P1 min. | 8 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.08 A |
| I MAX | 1.51 A |
| Vitesse de rotation (tr/min) | 4953 |
| Couverture IP | X4D |
| Isolation | F |
| Énergie (EEI) | 0.20 |
| Poids net | 4,63 kg |
| Poids brut | 5,2 kg |
| Quantité transportée | 0.013 m³ |
| Pays d'origine | Allemagne (DE) |
| Numéro de classement tarifaire | 84137030 |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-200, ASTM A48-200B)
- Roue : composite
- Corps de rotor : renforcé de fibres de carbone
- Plaque de roulement et corps de rotor : acier inoxydable
- Aluminium
Installation de l'appareil
- Plage de température ambiante : 0 ... 40 °C
- Pression de fonctionnement maximale : 10 bar
- Type de raccordement : G, taille 2 pouces
- PN pour le raccordement des tuyaux : PN 10
- Raccordement au tuyau : 180 mm
| Q max débit maximal | 16,5 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 12 m |
| P max Puissance maximale absorbée | 188 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1.51 A |
