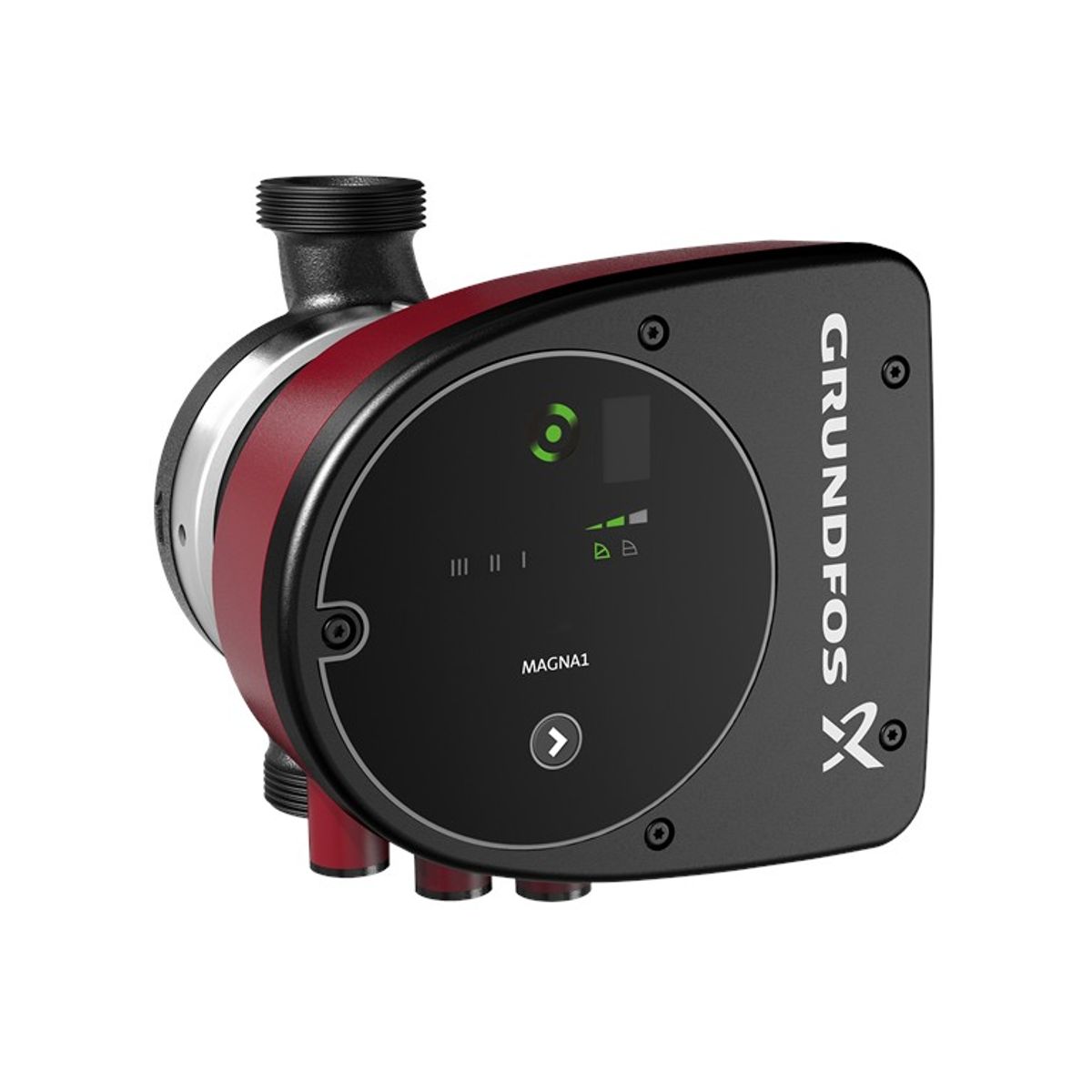

MAGNA1 25-100 / 99221214
Présentation du produit
Le modèle Grundfos MAGNA1 25-100 est une solution simple pour un circulateur fiable, économe en énergie et conforme à la réglementation EuP 2015. Ce modèle offre un fonctionnement intuitif et une conception sans entretien, idéale pour les applications de base qui nécessitent une surveillance et un contrôle simples du système.
Avec un panneau de commande intégré et la compatibilité avec l'application Grundfos GO Remote, la MAGNA1 permet une gestion et une surveillance à distance pratiques de l'installation. La pompe convient comme pompe principale pour les systèmes de chauffage et de refroidissement, y compris :
- les circuits de mélange
- les surfaces de chauffage
- les surfaces de climatisation
- les systèmes de pompes à chaleur géothermiques
- les petites applications de refroidissement
La pompe est équipée d'un moteur à aimant permanent, plus efficace que les moteurs asynchrones classiques, et d'un convertisseur de fréquence intégré pour le contrôle de la vitesse.
Paramètres techniques
| Nom du produit | MAGNA1 25-100 |
|---|---|
| Numéro de commande | 99221214 |
| Numéro EAN | 5712608941870 |
| Prix de vente | EUR 1169 |
| Hauteur max. Hauteur de déplacement | 100 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | G |
| Taille du raccord | 1 1/2 pouce |
| PN pour le raccordement de tuyaux | PN 10 |

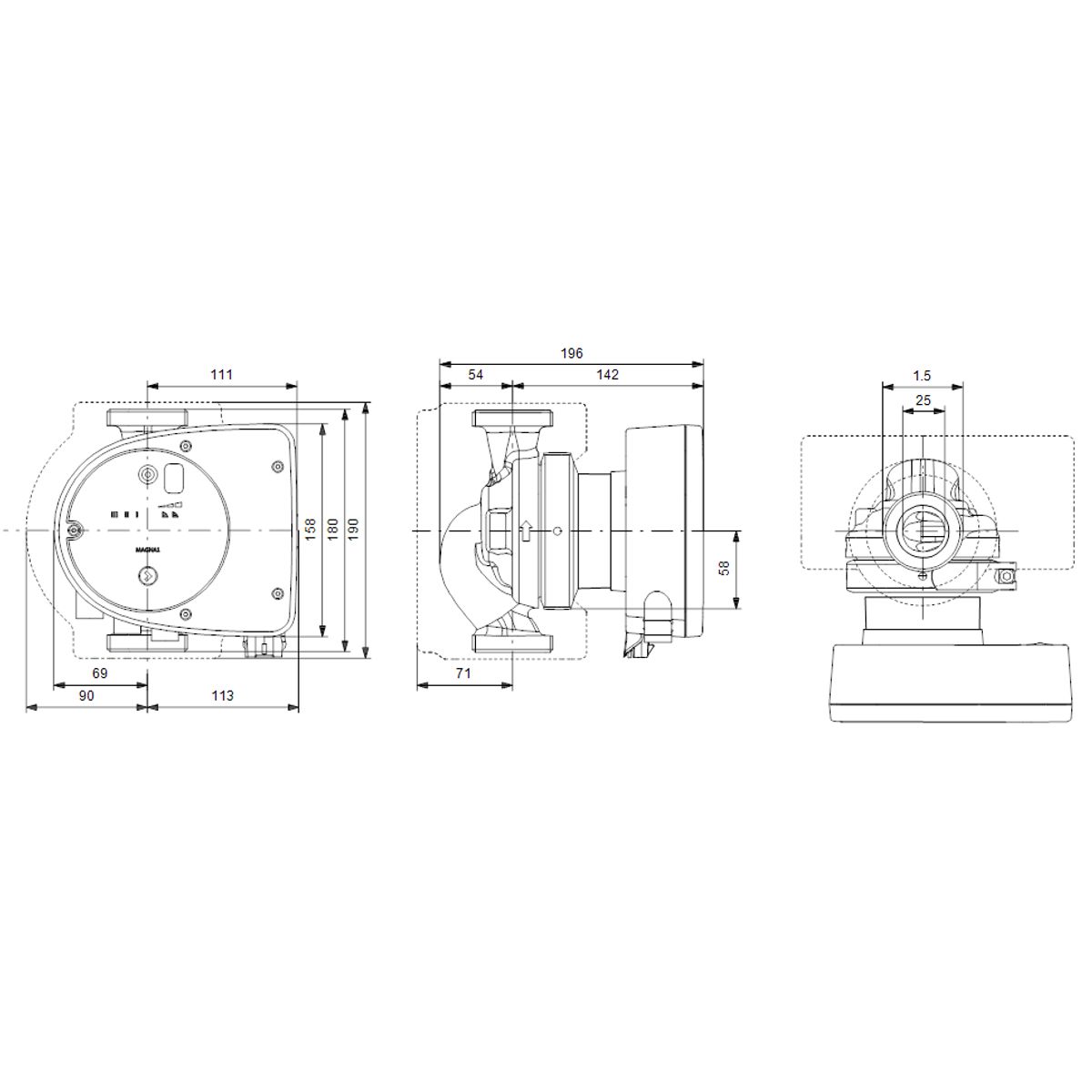

| Connexion à la connexion | 180 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| P1 max | 176 W |
| P1 min. | 9 W |
| Fréquence | 50 / 60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.09 A |
| I MAX | 1.42 A |
| Vitesse (n) | 4507 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Énergie (EEI) | 0.20 |
| Poids net | 4,41 kg |
| Poids brut | 5 kg |
| Quantité transportée | 0.013 m³ |
| Pays d'origine | Allemagne (DE) |
| Numéro de classement tarifaire | 84137030 |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux utilisés
- Corps de pompe : fonte grise (EN 1561 EN-GJL-200, ASTM A48-200B)
- Roue : matériau composite
- Le rotor est renforcé par des fibres de carbone, la plaque de roulement et le boîtier du rotor sont en acier inoxydable, le boîtier du stator est en aluminium, les composants électroniques sont refroidis par air.
Installation de la pompe
La pompe MAGNA1 peut être installée dans des environnements allant de 0 °C à 40 °C, avec une pression de fonctionnement maximale de 10 bars. Le raccord a un filetage G de 1 1/2 pouce et une norme PN 10. Il est recommandé de respecter une distance de raccordement de 180 mm pour une installation correcte.

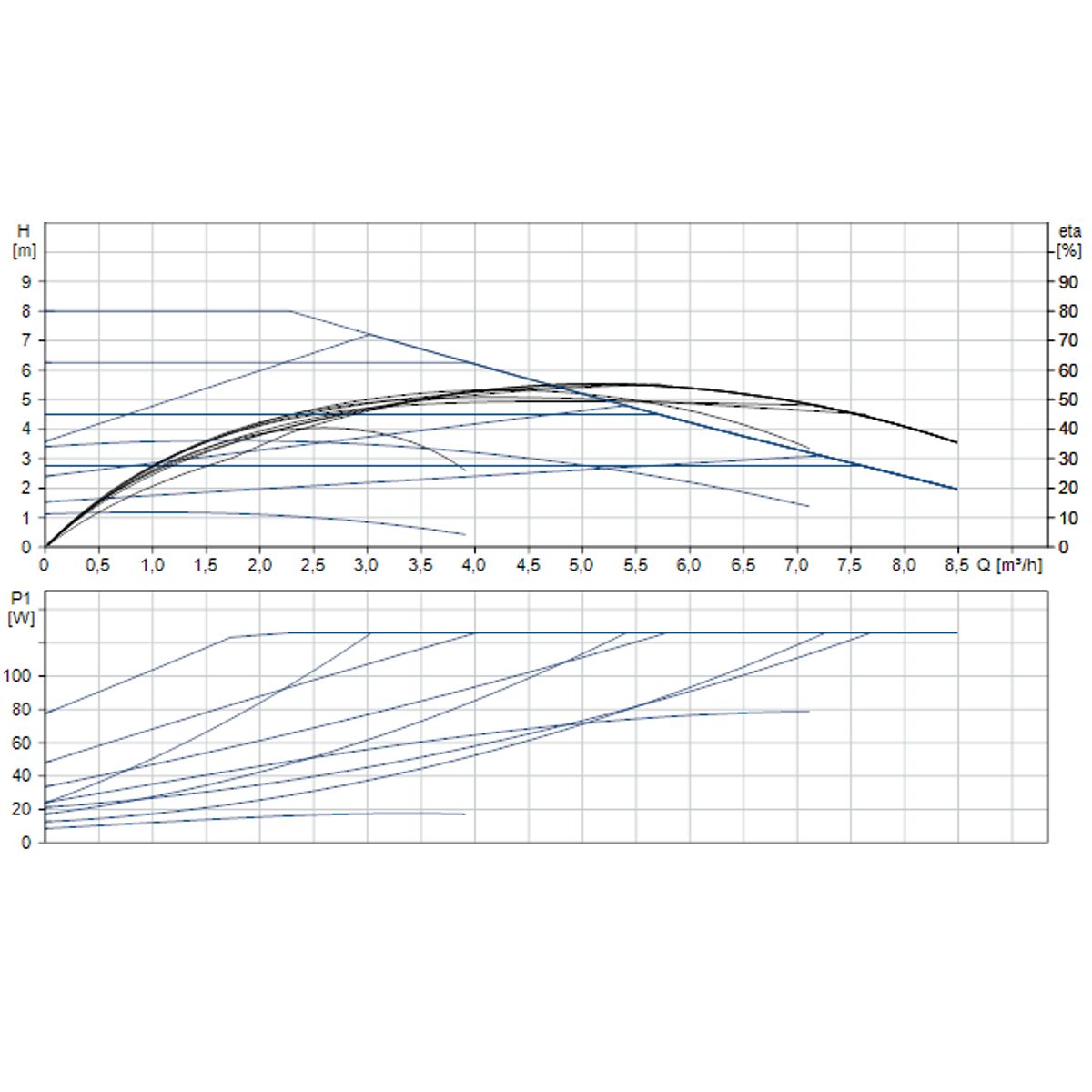

| Q max débit maximal | 8,5 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 8 m |
| P max Puissance maximale absorbée | 128 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 1,03 A |
