MAGNA1 25-40 / 99221216
MAGNA1 25-40 / 99221216
Vue d'ensemble du produit

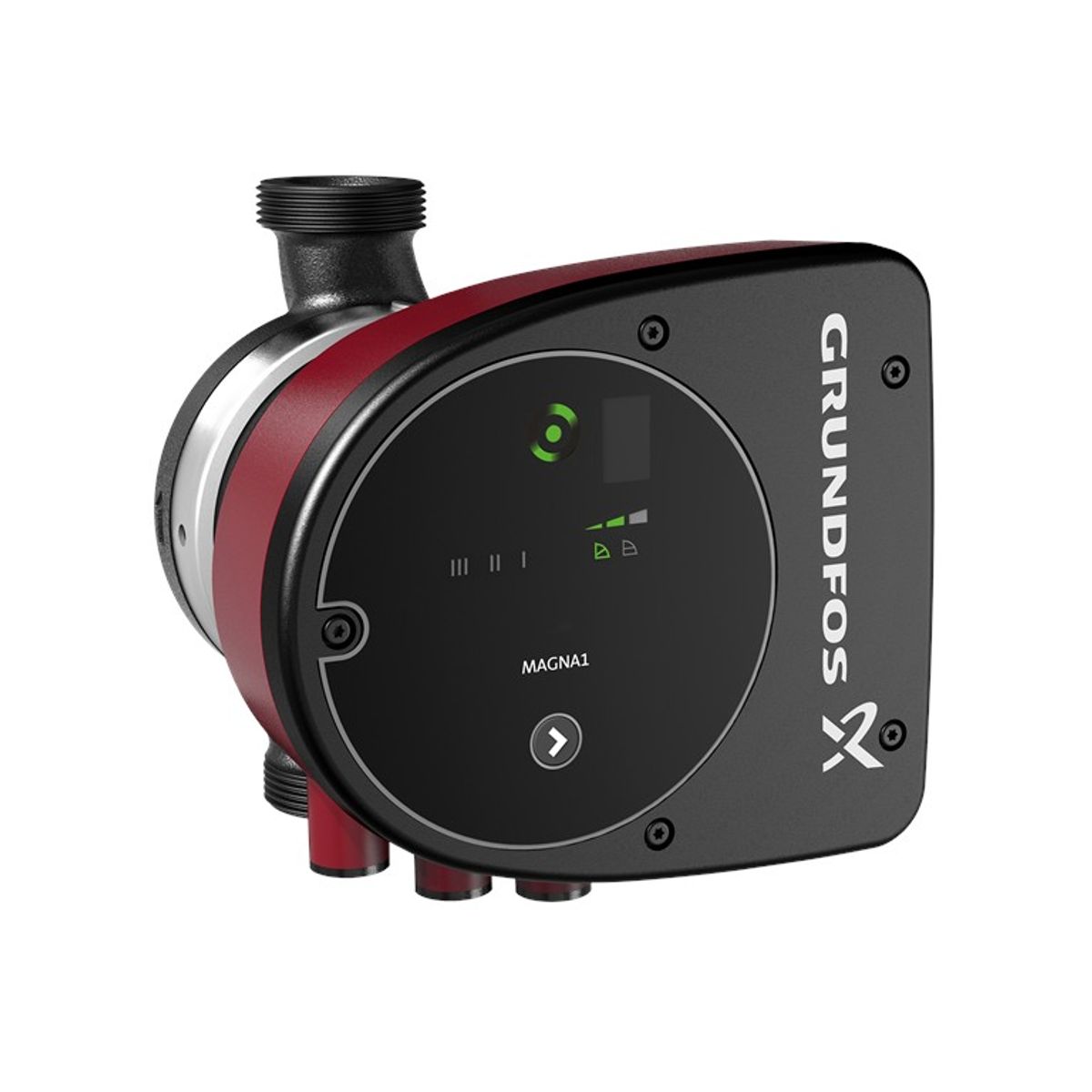

La pompe Grundfos MAGNA1 25-40 est la solution simple pour une circulation fiable. Grâce à sa haute efficacité énergétique, elle est conforme aux normes EuP 2015, ce qui permet de réaliser d'importantes économies d'énergie. L'interface intuitive et conviviale ainsi que la conception sans entretien font de la MAGNA1 la pompe idéale pour les performances d'entrée de gamme dans les applications où un contrôle et une surveillance de base du système sont nécessaires.
Cette pompe simplifie grandement l'installation, le contrôle de base et la surveillance. La conception à rotor noyé la rend sans entretien. La MAGNA1 permet une surveillance via une sortie de relais de défaut et une commande à distance via une entrée numérique de démarrage/arrêt. Elle communique sans fil avec l'application Grundfos GO Remote et peut être utilisée comme pompe principale dans les applications de chauffage et de refroidissement, y compris :
- les circuits de mélange
- les surfaces de chauffage
- les zones de climatisation
- les systèmes de pompes à chaleur géothermiques
- les petits réfrigérateurs
MAGNA1 est une pompe monophasée avec commande intégrée et panneau dans le boîtier de commande. Le raccord de la pompe est disponible en fonte et en acier inoxydable. Le rotor est en fibre de carbone, la plaque de roulement et le couvercle du rotor sont en acier inoxydable, le boîtier du stator est en aluminium. L'électronique est refroidie par air.
La pompe est équipée d'un moteur synchrone à aimant permanent à 4 pôles, qui est plus efficace que les moteurs asynchrones conventionnels. La vitesse de rotation est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 25-40 |
|---|---|
| Numéro de commande | 99221216 |
| Numéro EAN | 5712608941894 |
| Prix de vente | EUR 782 |
| Hauteur max. Hauteur de déplacement | 40 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
Matériaux
- Corps de pompe : fonte grise (EN 1561 EN-GJL-200, ASTM A48-200B)
- Roue : composite
Installation de la pompe
| Plage de température ambiante | 0 .. 40 °C |
|---|---|
| Pression de fonctionnement maximale | 10 bar |
| Type de connexion | G |
| Taille du raccord | 1 1/2 pouce |
| PN pour le raccordement de tuyaux | PN 10 |

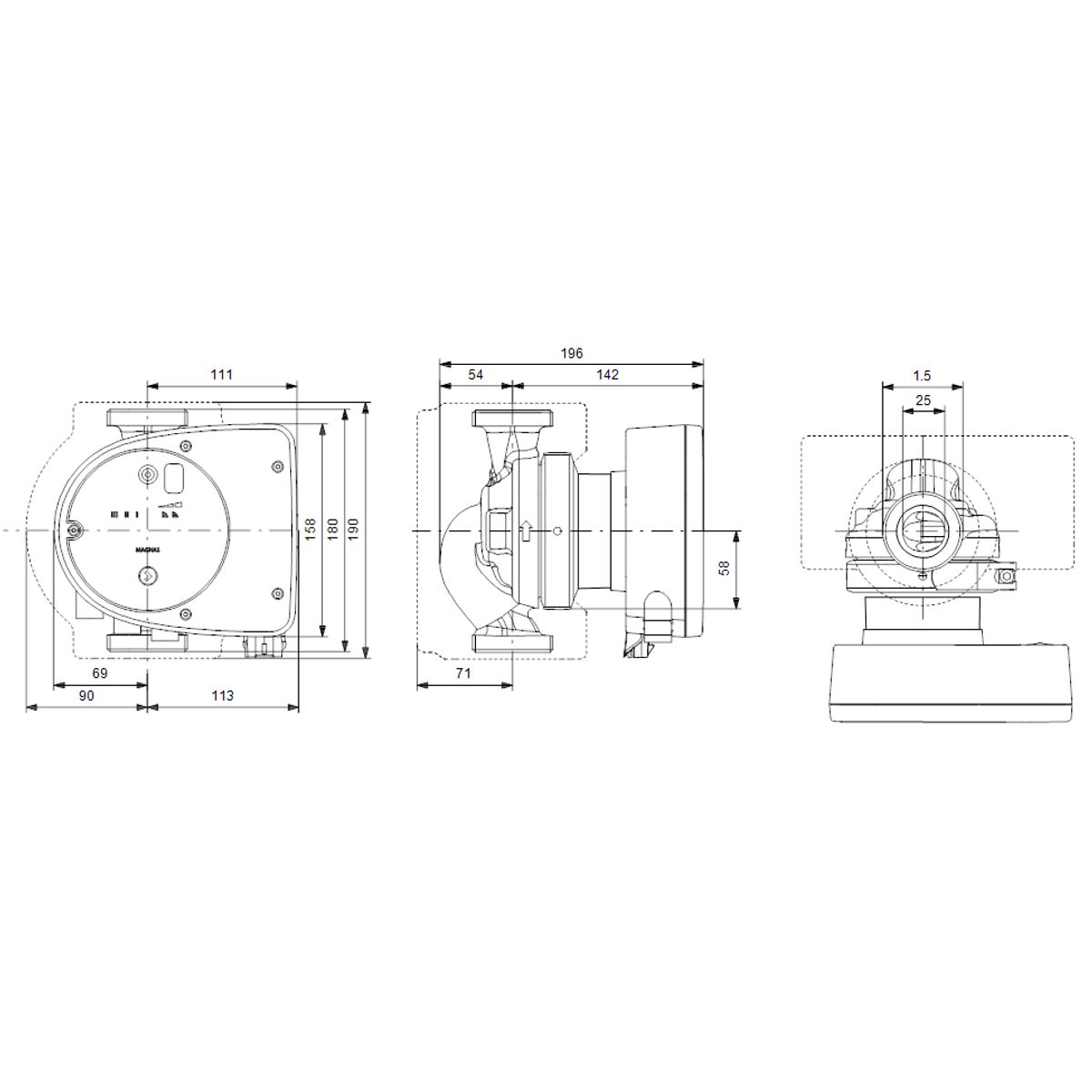

| Raccordement à la canalisation | 180 mm |
Paramètres de performance du liquide
| Liquide pompé | Eau |
|---|---|
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionné | 60 °C |
| Densité | 983,2 kg/m³ |
Données électriques
| P1 max | 56 W |
|---|---|
| P1 min. | 9 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.09 A |
| Consommation maximale de courant (I MAX) | 0.45 A |
| Tours (n) | 2858 tours/minute |
| Couverture IP | X4D |
| Isolation | F |
Autres paramètres
- Classe d'efficacité énergétique (EEI) : 0,20
- Poids net : 4,41 kg
- Poids brut : 5 kg
- Quantité transportée : 0,013 m³
- Finlande : 4615235
- Pays d'origine : Allemagne (DE)
- Numéro de classement tarifaire : 84137030
- Agréments environnementaux : CN ROHS, WEEE
| Q max débit maximal | 6 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 4 m |
| P max Puissance maximale absorbée | 56 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 10 bar |
| Courant maximal du moteur | 0,45 A |
