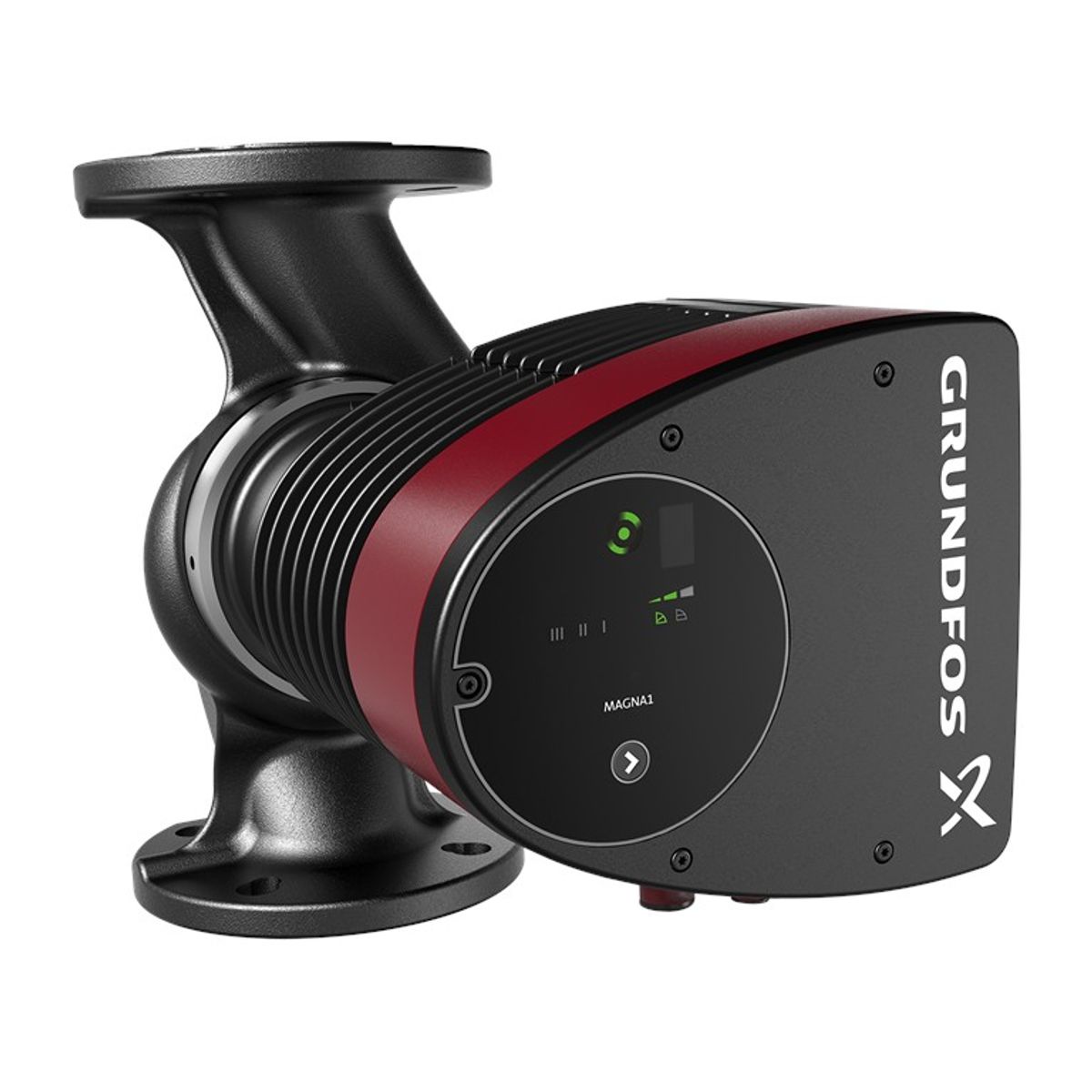

MAGNA1 100-100 F / 99221441
MAGNA1 100-100 F / 99221441
Vue d'ensemble
La pompe Grundfos MAGNA1 100-100 F est une solution simple pour une pompe de circulation fiable et économe en énergie qui répond aux normes EuP 2015 et permet de réaliser des économies d'énergie significatives. Avec son panneau de commande intuitif et convivial et sa conception sans entretien, la MAGNA1 est la pompe idéale pour les exigences de performance de base et la facilité de contrôle et de surveillance du système.
La MAGNA1 offre une installation facile, un contrôle et une surveillance de base. La pompe ne nécessite aucun entretien grâce à la conception du rotor à bobine. Elle permet une surveillance via une sortie d'alarme de défaut, une commande à distance de marche/arrêt par mécanisme de démarrage/arrêt et une communication sans fil via l'application Grundfos GO Remote. MAGNA1 est une pompe principale adaptée aux applications de chauffage et de refroidissement telles que :
- circuits de mélange
- les surfaces de chauffage
- les zones de climatisation
- les systèmes de pompes à chaleur géothermiques
- les petites applications de refroidissement
Fonctions et caractéristiques
La pompe MAGNA1 est une pompe monophasée avec contrôleur intégré et panneau de commande dans l'armoire de commande. Elle est équipée d'un rotor à manchon renforcé de fibres de carbone, d'une roue en composite, d'une plaque de roulement et d'un couvercle de rotor en acier inoxydable et d'un stator en aluminium. L'électronique de pilotage est refroidie par air.
La pompe utilise un moteur synchrone à aimant permanent quadripolaire (moteur PM), qui offre un rendement supérieur à celui d'un moteur asynchrone traditionnel. La vitesse de la pompe est contrôlée par un convertisseur de fréquence intégré.
Les options de surveillance de l'état et de commande à distance améliorent la fiabilité opérationnelle et la facilité de contrôle pour répondre aux besoins de l'utilisateur.
Installation
- Plage de température ambiante
- 0 .. 40 °C
- Pression de fonctionnement maximale
- 6 bar
- Type de connexion
- DIN
- Taille du raccord
- DN 100
- PN pour raccordement de tuyau
- PN 6

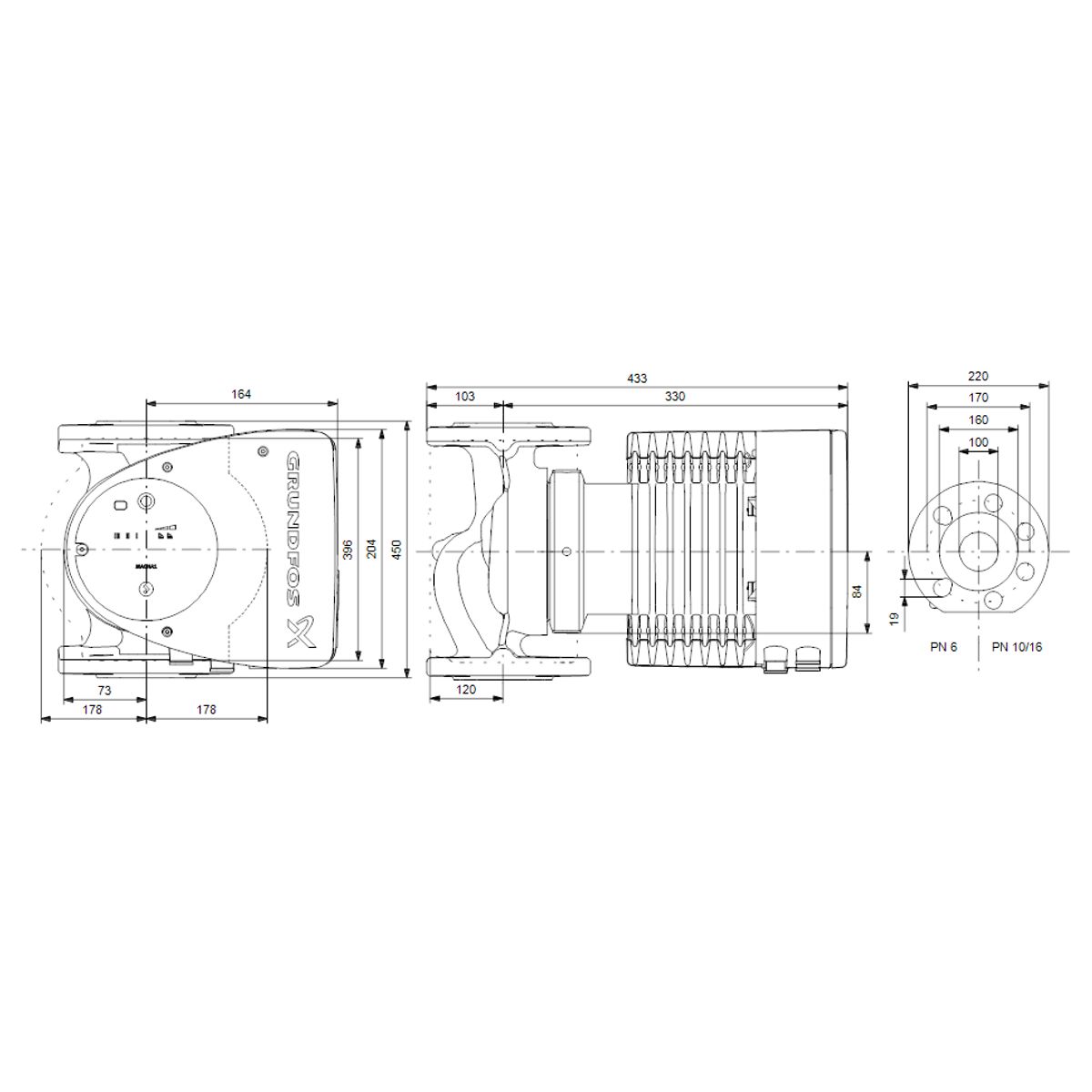

- Raccordement à la tubulure
- 450 mm
Paramètres techniques
| Nom du produit | MAGNA1 100-100 F |
|---|---|
| Numéro de commande | 99221441 |
| Numéro EAN | 5712608944130 |
| Hauteur max. Hauteur de déplacement | 100 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| P1 max | 1413 W |
| P1 min. | 31.31 W |
| Fréquence (f) | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.32 A |
| Courant maximal (I MAX) | 6.23 A |
| Vitesse (n) | 3425 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Classe d'efficacité énergétique (EEI) | 0.19 |
| Poids net | 34,4 kg |
| Poids brut | 37,7 kg |
| Quantité transportée | 0.097 m³ |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux
- Corps de pompe
- Fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B)
- Roue
- Composite
| Q max débit maximal | 65 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 10 m |
| P max Puissance maximale absorbée | 1413 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 6 bar |
| Courant maximal du moteur | 6.23 A |
