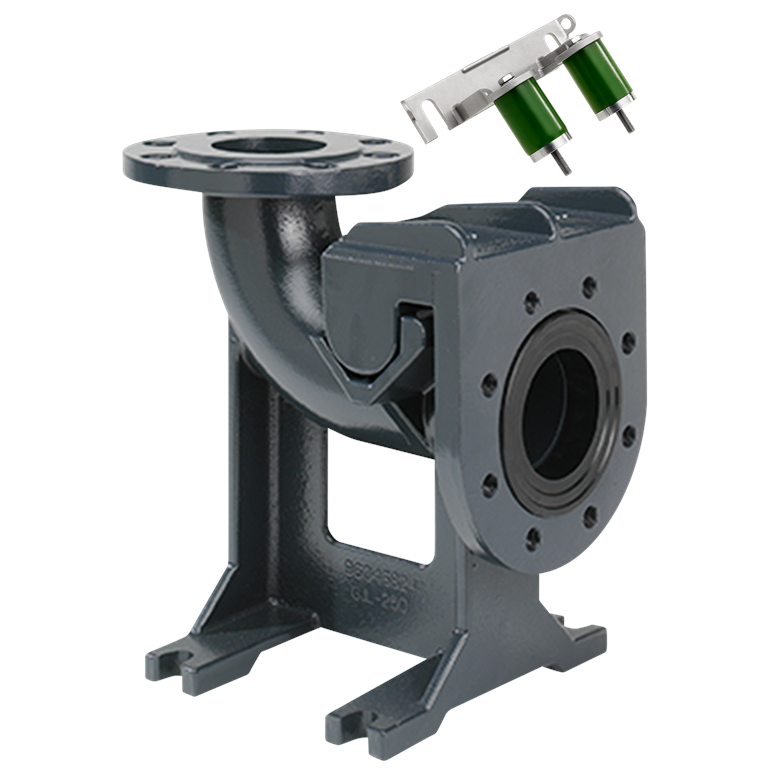

Grundfos Kit d'accouplement automatique SEV / SE1 DN80 - 96090993

Le kit complet se compose d'un coude de base d'accouplement, d'une griffe de guidage, d'un support de tube de guidage, d'un joint de raccordement de tube* et des vis nécessaires.

Nicht zum Lieferumfang gehören die Ankerbolzen für die Befestigung des Kupplungsfußkrümmers und die Führungsrohre.

Cet accouplement automatique convient aux pompes Grundfos de type SEV / SE1 TYPE 80.

Numéro de commande : 96090993

Matériau :

• Matériau : Matériau : Fonte grise EN-GJL-250 / ASTM A48 Class 250B
• Finition : Revêtement en poudre
• Joint : Elsatomer/NBR

Pression d'installation

• Max. 10 bar
• Type de connexion d'entrée : DIN
• Type de raccord de sortie : Rp
• Taille de la buse d'entrée : DN 80
• Taille du raccord d'évacuation : DN 80 : DN 80
• Norme de bride : DIN EN 1092-1
• Nombre de vis de fondation : 0
• Nombre de pièces de fondation : 1
• Nombre de rondelles : 0
• Nombre d'écrous : 2
• Nombre de joints : 1
• Nombre de joints profilés : 1
• Nombre de pinces de guidage : 1
• Nombre de vis : 8
• Support de tube de guidage : 1

1 Autres accessoires

• Poids net : 35 kg

Dessin
