Grundfos Kit d'accouplement automatique SEV / SE1 DN65 - 96090992

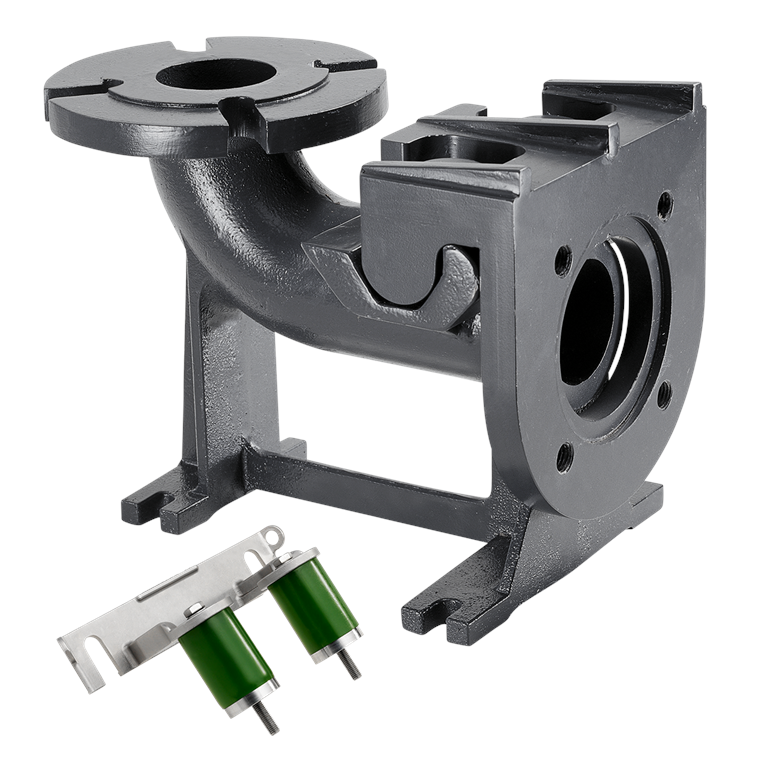

Le kit complet se compose d'un coude de base d'accouplement, d'une griffe de guidage, d'un support de tube de guidage, d'un joint de raccordement de tube* et des vis nécessaires.

Súčasť dodávky nie sú vodiace týče.

Cet accouplement automatique convient aux pompes Grundfos de type SEV / SE1 TYPE 65.

Numéro de commande : 96090992

Matériaux :

• Matériau : Fonte grise EN-GJL-250 / ASTM A48 Classe 250B
• Finition de surface : revêtement en poudre
• Joint : Elsatomer/NBR

Pression d'installation

• Pression de service max. Pression de service : 10 bar
• Type de connexion d'entrée : DIN
• Type de raccord de sortie : Rp
• Taille de la buse d'entrée : DN 65
• Taille du raccord d'évacuation : DN 70 : DN 65
• Norme de bride : DIN EN 1092-1
• Nombre de vis de fondation : 0
• Nombre de pièces de fondation : 1
• Nombre de rondelles : 0
• Nombre d'écrous : 0
• Nombre de joints : 2
• Nombre de joints profilés : 1
• Nombre de pinces de guidage : 1
• Nombre de vis : 4
• Support de tube de guidage : 1

1 Autres accessoires

• Poids net : 22 kg

Dessin
