CR 1-10 A-FGJ-A-E-HQQE / 96516246
2.4 m3/hod
62 m
0.55 kW
CR 1-10 A-FGJ-A-E-HQQE / 96516246
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
1232.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
CR 1-10 A-FGJ-A-E-HQQE / 96516246
Vue d'ensemble
Pompe centrifuge verticale en ligne conçue pour un montage direct sur tuyau ou sur socle. La pompe n'est pas auto-amorçante et convient à une large gamme d'applications nécessitant un débit de fluide fiable.
Fonctions et caractéristiques
- Roues et corps de cellule en acier inoxydable EN 1.4301 pour une résistance élevée à la corrosion.
- Tête et pied de pompe en fonte pour la résistance structurelle et la stabilité
- Joint de pompe conçu conformément à la norme EN 12756 pour une étanchéité fiable
- Moteur relié à la pompe par un accouplement fendu en fonte pour faciliter l'entretien
- Raccordement à la tuyauterie au moyen de brides DIN/ANSI/JIS pour une utilisation universelle
- Moteur à courant alternatif triphasé d'une grande fiabilité et d'un rendement élevé
Paramètres techniques
| Vitesse nominale de la pompe | 2856 tr/min |
|---|---|
| Débit nominal | 1,8 m³/h |
| Hauteur nominale de transport | 47.1 m |
| Orientation de la pompe | Verticale |
| Joint d'étanchéité | HQQE |
| Agréments | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Courbe de tolérance | ISO 9906:2012 3B |
| Norme moteur | IEC |

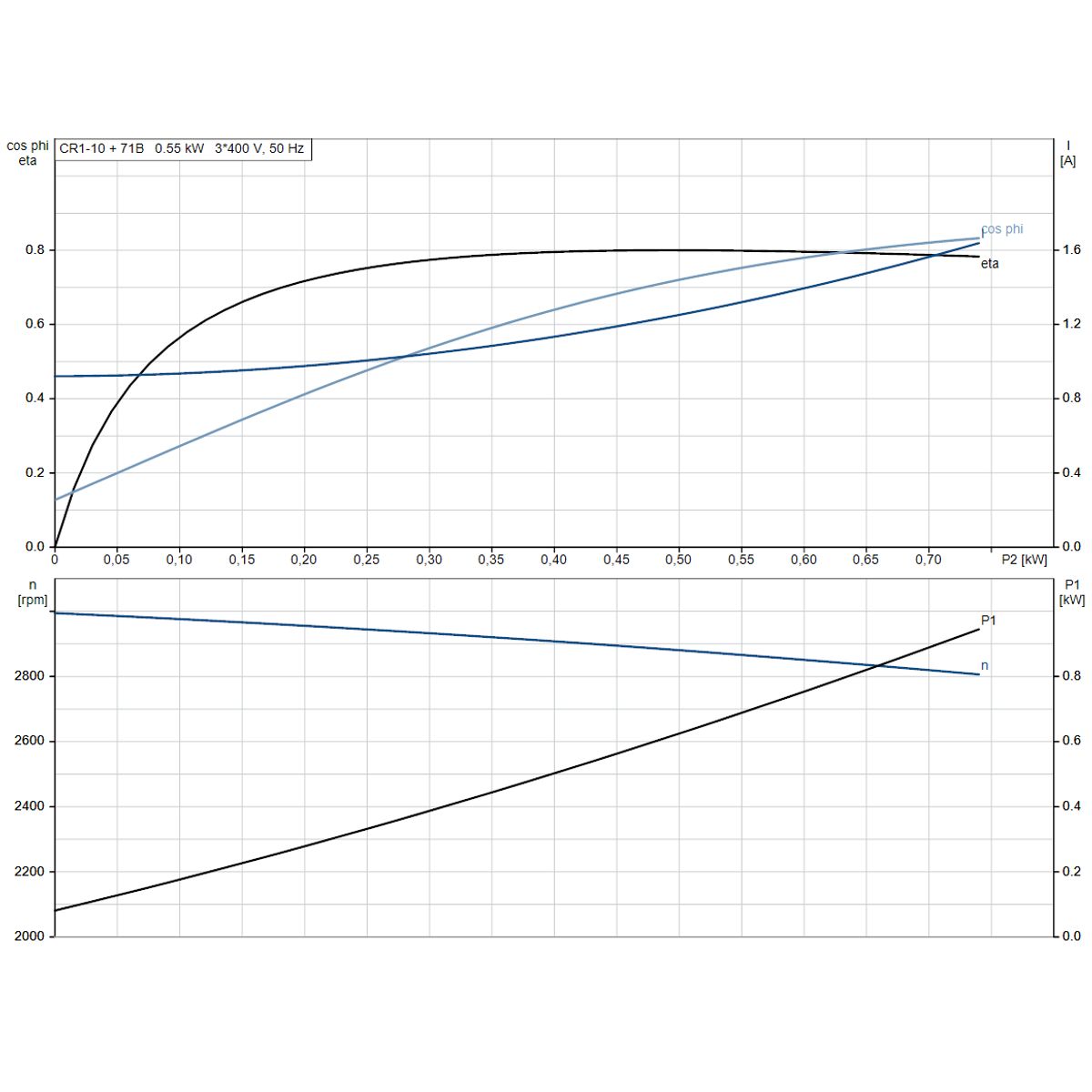

| Type de moteur | 71B |
| Puissance (P2) | 0,55 kW |
| Fréquence | 50 Hz |
| Tension d'alimentation | 3 x 220-240D / 380-415Y V |
| Courant électrique nominal | 2.50/1.44 A |
| Courant électrique de démarrage | 580-620 % |
| Cos phi | 0.80 - 0.70 |
| Nombre de pôles | 2 |
| Couverture IP | 55 Poussière/Mouillage |
| Isolation | F |
| Efficacité IE | IE3 |
| Indice d'efficacité minimale MEI≥ | 0.70 |
| Masse nette | 25,5 kg |
| Poids brut | 28,2 kg |
| Quantité transportée | 0.063 m³ |
Matériaux utilisés
- Socle en fonte EN 1561 EN-GJL-200, ASTM A48-25B
- Roue en acier inoxydable EN 1.4301 (AISI 304)
- Roulements : SIC
Installation de l'appareil
- Température ambiante maximale : 60 °C
- Pression maximale de fonctionnement : 25 bar
- Pression de service maximale à 120 °C : 25 bar
- Pression maximale à -20 °C : 25 bar
- Taille du raccord côté aspiration : DN 25/32 (1 1/4 pouce)
- Taille du raccord côté refoulement : DN 25/32 (1 1/4 pouce)
- Type de raccordement : brides DIN/ANSI/JIS
- Bride du moteur : FT85

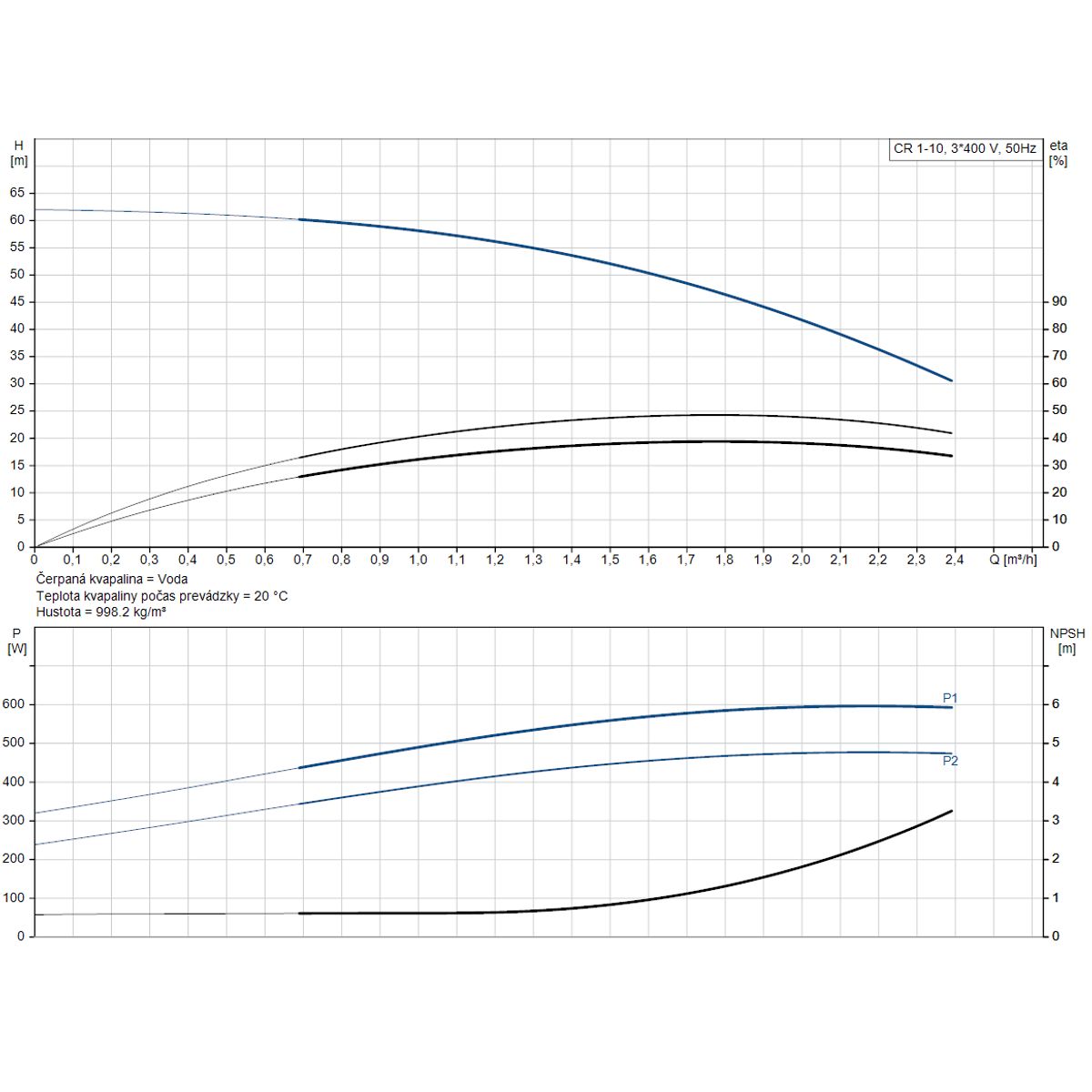

| Q max débit maximal | 2.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 62 m |
| P max Puissance maximale absorbée | 0.55 kW |
| Max. température du liquide pompé | 120 °C |
| Courant maximal du moteur | 2.50/1.44 A |
